Thermokey

Компания Thermokey – итальянский производитель теплообменного оборудования для коммерческого и промышленного использования. Предприятие имеет в своем составе три завода, на которых выпускается широкая гамма агрегатов для холодильных систем, заморозки продуктов питания и промышленного кондиционирования.

Оборудование Thermokey проектируется и выпускается корпорацией самостоятельно в сотрудничестве с международными сертифицирующими организациями. Широкий ассортимент агрегатов дополняют специальные модели, которые могут быть разработаны инженерным отделом Thermokey в соответствии со специфическими требованиями заказчиков.

Оборудование Thermokey:

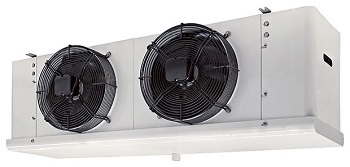

Коммерческие воздухоохладители Light Cubic Thermokey
Коммерческие двухпоточные воздухоохладители Thermokey
Промышленные воздухоохладители серии FC Thermokey

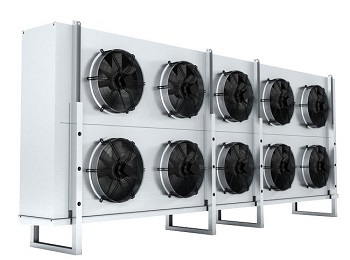

Промышленные воздухоохладители Thermokey
Промышленные кубические рассольные воздухоохладители Thermokey
Аммиачные промышленные воздухоохладители Thermokey
Радиальные воздухоохладители Thermokey
Шокфростеры серии Blast Freezer Thermokey
Конденсаторы серия Microchannel Thermokey
Конденсаторы серия Microchannel
Конденсаторы воздушного охлаждения с осевыми вентиляторами серии Turboline
Конденсаторы серия Power J
Сухие градирни серия Power Line Turboline
Сухие градирни серия Power J Turboline
Теплообменные батареи Thermokey
Двухпоточные воздухоохладители Thermokey
Кожухотрубные теплообменники серия TME и TLE Thermokey

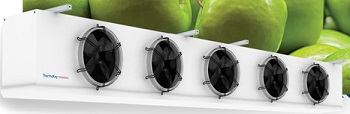

Коммерческие воздухоохладители Light Cubic Thermokey

Кубические теплообменники используются для охлаждения воздуха в небольших и средних холодильных камерах хранения охлажденной и замороженной продукции. Модельный ряд:

Серия PH - шаг ребра 4 мм, для высоких температур +15 ... +2С

Серия PM - шаг ребра 6 мм, для средних температур +2 ... -20С

Серия PL - шаг ребра 8 мм, для низких температур -10 ... -35С

Комплектуется различными опциями по требованию заказчика.

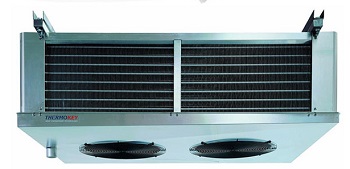

Коммерческие двухпоточные воздухоохладители Thermokey

Двухпоточные агрегаты для использования в торговых, складских, производственных системах холодоснабжения. Оснащены однофазными вентиляторами диаметром 350 мм. Особенности: мощность в диапазоне от 1,5 до 20 кВт (R404A, Те = -8°C, Т1 = 0°С, относительная влажность воздуха = 85%), количество вентиляторов: 1-4, электрическая оттайка по запросу.

Характеристики

Модель	Мощность		Расход воздуха	Теплооб. площадь	Дальность	Вентиляторы (3~230В-50Гц)			Оттайка		Присоединение		Объем	Вес
Модель	(dT = 8K) кВт	(dT = 6K) кВт	м³/ч	м²	м	n x Ø мм	Вт	А	'Е' кВт	'G' кВт	Ø мм	Ø мм	дм³	нетто, кг	брутто, кг
FC 440.66	21,4	16,0	12800	130	28	4 x 400	200	0,50	7,0	1,4	28	35	18,6	180	282
FC 540.66	27,0	20,0	16000	162	28	5 x 400			11,2	1,7	28	35	23,1	236	369
FC 640.66	32,2	24,0	19200	233	28	6 x 400			13,3	2,0	35	42	27,6	309	484
FC 345.66	26,2	19,5	16500	148	34	3 x 450	420	0,95	8,6	1,3	28	35	21,4	206	308
FC 445.66	35,4	26,1	22000	200	34	4 x 450			11,3	1,7	28	42	28,4	274	410
FC 545.66	43,3	32,3	27500	246	34	5 x 450			14,0	2,1	28	42	34,9	365	545
FC 645.66	49,7	38,0	33000	296	34	6 x 450			16,8	2,6	35	54	41,8	485	724

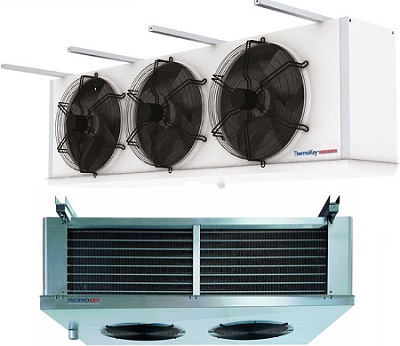

Промышленные воздухоохладители Thermokey

Кубические и двухпоточные теплообменные агрегаты применяются в промышленном охлаждении воздуха в холодильных системах с хладагентами типа HFC и HCFC.

Индустриальные кубические воздухоохладители:

Серия IHT – шаг ребра 4,5 мм, для высоких температур +15 ... +2°C
Серия IMT – шаг ребра 7 мм, для средних температур +2 ... -20°C
Серия ILT – шаг ребра 11 мм, для низких температур -18 ... -35°C

Индустриальные двухпоточные воздухоохладители:

Серии DHS/DHL – шаг ребра 4,5 мм, для высоких температур +15 ... +2°C
Серии DMS/DML – шаг ребра 7 мм, для средних температур +2 ... -20°C.

Промышленные кубические рассольные воздухоохладители Thermokey

Кубические и двухпоточные теплообменные агрегаты для универсального использования в составе промышленных холодильных систем. Используемые хладоносители: вода, этиленгликоль и др. Оборудование производится с использованием высокоэффективных алюминиевых ламелей с геометрией, оптимизированной для применения в индустриальном холодоснабжении, и медных трубок сечением 5/8".

Индустриальные кубические рассольные агрегаты:

Серия BHT – шаг ребра 4,5 мм, для высоких температур +15 ... +2°C
Серия BMT – шаг ребра 7 мм, для средних температур +2 ... -10°C
Серия BLT – шаг ребра 11 мм, для низких температур -10 ... -20°C

Индустриальные двухпоточные рассольные модели:

Серии GHS/GHL – шаг ребра 4,5 мм, для высоких температур +15 ... +2°C
Серии GMS/GML – шаг ребра 7 мм, для средних температур +2 ... -20°C

Аммиачные промышленные воздухоохладители Thermokey

Кубические и двухпоточные аммиачные теплообменные агрегаты применяются для эффективного охлаждения воздуха в холодильных системах c аммиаком с насосной подачей и непосредственным кипением. Сфера применения: пищевые фабрики, сельхоз производства, молочная промышленность, химическая промышленность.

Индустриальные кубические аммиачные агрегаты:

Серия AHT – шаг ребра 4,5 мм, для высоких температур +15 ... +2°C
Серия AMT – шаг ребра 7 мм, для средних температур +2 ... -20°C
Серия ALT – шаг ребра 11 мм, для низких температур -18 ... -35°C

Индустриальные двухпоточные аммиачные агрегаты:

Серии ADHS/ADHL – шаг ребра 4,5 мм для высоких температур +15 ... +2°C
Серии ADMS/ADML – шаг ребра 7 мм для средних температур +2 ... -20°C

Радиальные воздухоохладители Thermokey

Теплообменники используют в контурах охлаждения, где требуется наличие вентиляции с внешним статическим давлением на уровне 150 Па. Сфера применения: в больших холодных помещениях (холодильниках), складах, пищевых производствах.

Агрегаты радиального типа DX: серия THT, TMT:

Серия THT: шаг ребер 4,5 мм для повышенных Т ≥ 2 °C
Серия TMT: шаг ребер 7 мм для средних Т < 2 °C

Радиальные агрегатированные охладители рассола: серия THB, TMB

Серия HB: шаг ребер 4,5 мм для высоких Т ≥ 2 °C
Серия TMB: шаг ребер 7 мм для средних Т < 2 °C

Шокфростеры серии Blast Freezer Thermokey

Напольные теплообменные агрегаты для шоковой заморозки Blast Freezer. Используются для быстрого охлаждения и замораживания всех типов пищевых продуктов, товаров с/х производства. Шокфростеры обладают компактными размерами по сравнению с аналогами других брендов. Особенности: алюминиевый корпус с покрытием RAL 9010, ламели с шагом ребра 12 мм, вентиляторы диаметром до 630 мм. Для работы с хладагентами: R404A, R507, NH3 и CO2.

Серии:

Серия FLT, хладагент R404A, от 14 до 71 кВт (Te=-40°C, DT1=5K)
Серия FLA, хладагент NH3, от 16 до 99 кВт (Te=-40°C, DT1=5K)
Серия FLC, хладагент CO2, от 18 до 107 кВт (Te=-40°C, DT1=5K)

Конденсаторы серия Microchannel Thermokey

Конденсаторы M3C предназначены для работы с наиболее распространенными хладагентами, такими как R404A, R507A, R134A, R410A, R290, ..., R717. Они могут работать с максимальным рабочим давлением 45 бар, а так же проходят тестирование в комнате, наполненной гелием, с испытательным давлением до 50 бар в соответствии с требованиями стандарта СЕ 97/23. Отличительные особенности – компактные габариты, небольшой вес, экономия электроэнергии, возможность встраивания в холодильные системы различной производительности.

Конденсаторы серия Microchannel

Агрегаты с воздушным охлаждением, с инновационными микроканальными теплообменниками. Конструкция корпуса изготавливается из алюминия со специальной антикоррозийной защитой. Предназначены для работы с хладагентами: R404A, R507A, R134A, R410A, R290, ..., R717. Особенности: модульная конструкция, низкое энергопотребление, небольшой вес, габаритные размеры, длительный срок эксплуатации, мах рабочее давление до 50 бар.

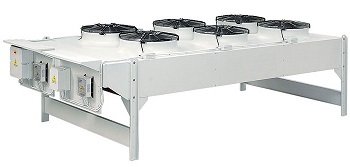

Конденсаторы воздушного охлаждения с осевыми вентиляторами серии Turboline

Агрегаты используются для промышленного холодоснабжения и кондиционирования воздуха. Оборудование имеет максимальную мощность по отношению к габаритам. Мощность моделей: от 8 до 1200 кВт при номинальных условиях. Диаметр вентиляторов: 500, 630 и 800 мм (400В-3ф-50Гц); количество от 1 до 16 шт. (расположены в 1 или 2 ряда). Особенности: требуется меньший расход хладагентов, пониженный уровень шума (8 уровней звуковой мощности), регулирование скорости вращения вентиляторов. По желанию заказчиков конденсаторы Turboline комплектуются различными опциями.

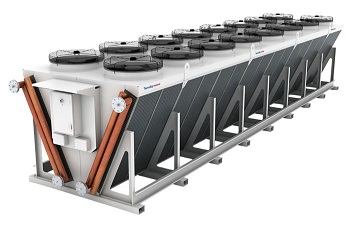

Конденсаторы cерия Power J

Агрегаты воздушного охлаждения Power J с V-образными батареями и осевыми вентиляторами. Используются для кондиционирования воздуха и процессов холодоснабжения в промышленных целях. Основное отличие от аналогов: оптимальное сочетание геометрии алюминиевых ламелей, диаметра медных трубок со специальным внутренним рифлением, высокоэффективных вентиляторов и конструкции корпуса позволяет достичь высоких показателей теплообмена. Широкий модельный ряд. Мощность: от 95 до 1897 кВт. Количество вентиляторов: 2-16. Расположение: 1-2 ряда (в зависимости от модели). Диаметр вентиляторов: до 900 мм (400В-3ф-50Гц). Уменьшенный расход хладагентов. По желанию заказчиков конденсаторы серии Power Turboline комплектуются различными опциями.

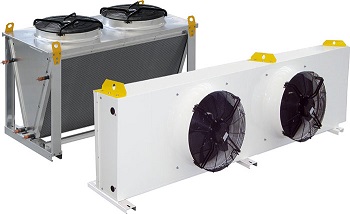

Сухие градирни серия Power Line Turboline

Драйкулеры с осевыми вентиляторами применяются для кондиционирования воздуха и процессов холодоснабжения в промышленных масштабах. Сниженный расход хладагентов. Агрегаты отличаются пониженным уровнем шума по сравнению с аналогами других брендов - 8 уровней звуковой мощности (4 базовых частоты + 2 скорости вращения вентиляторов). Особенности: широкий модельный ряд. Мощность: от 8,5 до 1120 кВт. Количество вентиляторов: 1-16. Расположение: 1-2 ряда (в зависимости от модели). Диаметр вентиляторов: до 500-630-800-900 мм (400В-3ф-50Гц).

Сухие градирни серия Power J Turboline

Драйкулеры с осевыми вентиляторами для использования в промышленных масштабах по кондиционированию воздуха на предприятиях и встраивания в системы холодоснабжения. Оборудование отличается высокими показателями теплообмена и улучшенной геометрией по сравнению с аналогами других брендов. Широкая модельная линейка, сниженный расход хладагента. Особенности: мощность агрегатов в диапазоне 8,5-1120 кВт при номинальных условиях ENV1048. Количество вентиляторов: 1-16. Расположение: 1-2 ряда (в зависимости от модели). Диаметр вентиляторов: до 500-630-800-900 мм (400В-3ф-50Гц). Конструкция сухой градирни Power J Turboline изготовлена из гальванизированной стали с покрытием полиуретановой смолой (RAL 7035) методом высокотемпературного запекания. По желанию заказчика градирни могут оснащаться специальными вентиляторами – для высоких температур, и другими опциями.

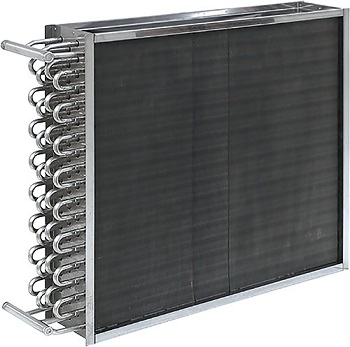

Теплообменные батареи Thermokey

Теплообменные блоки Thermokey для использования в промышленных системах холодоснабжения. Широкий модельный ряд позволяет встраивать в агрегаты в системы с различными параметрами и для различных целей: кондиционирование воздуха, охлаждение продуктов, воздухообмен. В зависимости от целей использования для блоков могут использоваться медные или стальные трубки.

Номенклатура включает теплообменники со следующими параметрами:

- 25x21,65 мм с 3/8” или 5/16” трубками

- 30x25,98 мм с 1/2” или 3/8” трубками

- 50x43,3 мм с 1/2” или 5/8” трубками

- 42x36,4 мм с 1/2” или 5/8” трубками

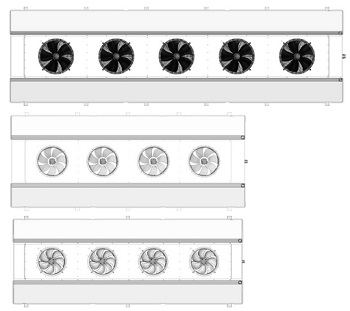

Двухпоточные воздухоохладители Thermokey

Двухпоточные охладители воздуха применяются для встраивания в промышленные холодильные системы. Сфера использования: торговые склады, пищевые производства, сельскохозяйственные комплексы, химическая промышленность, холодильные камеры хранения, помещения площадью до 1000 м2. Используемые вентиляторы с мах показателем КПД. Хладагенты: DFX воздухоохладители для стандартных хладагентов, DFB рассольные воздухоохладители, DFN аммиачные воздухоохладители, DFC воздухоохладители СО2

Номенклатурный ряд: воздухоохладители с диаметром вентилятора 630 мм от 1 до 5 шт. (габариты устройства L 6610 mm x W 1810 mm); сечения 560 мм, от 1 до 4 шт. (габариты устройства L 4610 mm x W 1810 mm); диаметром 500 мм, от 1 до 4 шт (габариты L 4610 mm x W 1810 mm). Производительность моделей: 7-105 кВт (SC2).

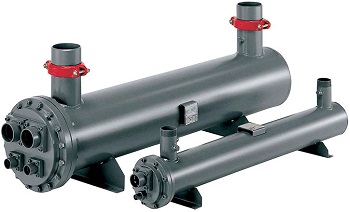

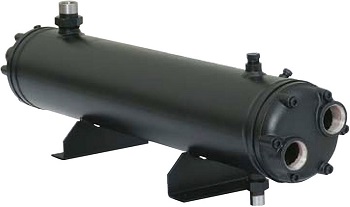

Кожухотрубные теплообменники серия TME и TLE Thermokey

Кожухотрубные испарители TME и TLE Thermokey используются в составе индустриальных систем охлаждения жидкостей, в том числе – воды, растворов, замерзающих при нгизких температурах, и нагревания воды в системах тепловых насосов. Используемый тип хладагентов: HCFC, HFC и др. Мощность агрегатов: 18-1500кВ (серия TME) и от 130-1420кВ (серия TLE) с одного до четырёх холодильных контуров.

По желанию заказчика присоединительные коллекторы могут устанавливаться слева или справа. Стандартное исполнение: коллекторы, трубная доска, кожух, присоединения для хладагента и для воды сделаны из углеродистой стали; трубки теплообменника – медные; перегородки сделаны из латуни или из углеродистой стали; прокладки без асбестовые, крепежные болты из легированной стали.

Кожухотрубные теплообменники серия TC Thermokey

Агрегаты серия TC Thermokey используются в системах кондиционирования, охлаждения и рекуперации тепла для конденсации паров холодильного агента. Рабочие хладагенты: аммиак, HCFC, HFC и др. Мощность моделей в диапазоне 10-2000кВ при номинальных условиях. Все конденсаторы проходят тесты давлением согласно принятым нормативам. Сборка, установление и добавление постоянных аксессуаров должны осуществляться в соответствии с действующими нормативами. Исходный материал для производства: чугун, сталь, для трубок – медь.

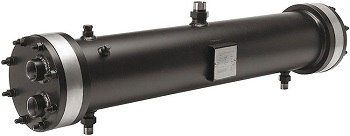

Кожухотрубные теплообменники серия TCM Thermokey для морской воды

Основное использование морских кожухотрубных конденсаторов серий TCM является конденсация холодильных газов в системах кондиционирования и охлаждения, где в качестве охлаждающей рабочей среды задействована морская вода. Агрегаты работают с хладагентами HCFC, HFC и другие, в зависимости от совместимости материалов и от действующих нормативов. Производительность оборудования 35-750кВ. Характеристики: копактные габариты, сниженный расход энергии, длительный срок эксплуатации, удобный доступ для обследования и смены анодов

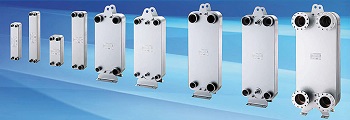

Пластинчатые теплообменники Thermokey

Пластинчатые теплообменники Thermokey используются в составе промышленных холодильных систем, систем кондиционирования помещений, пищевых перерабатывающих производств. Агрегаты обладают компактными размерами, высокими эксплуатационными характеристиками и небольшим весом по сравнению с аналогами других брендов. Аппараты производятся из пластин из нержавеющей стали собранные вместе: между пластинами есть два канала, один для горячей и один для холодной жидкости.

Особенности: количество плстин в моделях от 10 до 400, производительность 5-600 кВт. Каждый теплообменник проходит испытания давление на стороне хладагента

Конденсаторы TKSmart Thermokey

Агрегаты серии TKSmart с микроканальными теплообменными блоками используются в составе промышленных холодильных систем. Конденсаторы на 50% меньше по весу / соотношение мощности (облегченный монтаж и транспортировка), чем аналоги других фирм. Расход хладагентов – снижение на 50-60%.

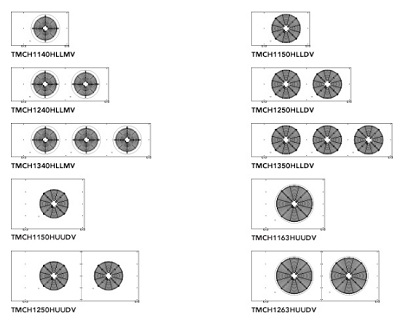

Модельный ряд

Наименование	Мощность	Масса	Объем	Габариты
Наименование	кВт	кг	дм³	длина, мм	ширина, мм	высота, мм
TMCH1140HLLMV	13,4	35	1,6	1067	674	980
TMCH1240HLLMV	27,2	65	2,4	1817	674	980
TMCH1340HLLMV	41,1	95	3,2	2567	674	980
TMCH1150HLLDV	22,1	38,5	1,6	1067	674	1031
TMCH1250HLLDV	45,6	72	2,4	1817	674	1031
TMCH1350HLLDV	67,9	105,5	3,2	2567	674	1031
TMCH1150HUUDV	29,0	56	2,8	1347	973	1126
TMCH1250HUUDV	58,8	96	4,4	2347	973	1126
TMCH1163HUUDV	47,2	63	2,8	1156	973	1156
TMCH1263HUUDV	97,8	110	4,4	2347	973	1156
