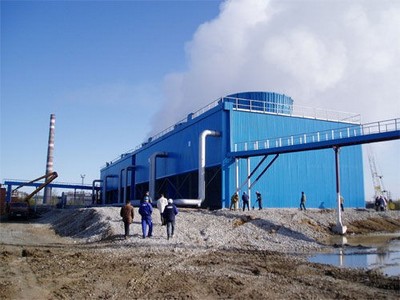

Вентиляторные градирни СВГ

Вентиляторные градирни серии СВГ отличаются высокими показателями водо- и энергосбережения. Конструкция градирен разработана с учетом круглогодичной эксплуатации в суровых климатических условиях.

Комплектация вентиляторных градирен СВГ: Устройство вентиляторных градирен включает в себя рабочие колеса и диффузоры из стеклопластика с улучшенными аэродинамическими свойствами, а так же асинхронные малошумные двигатели, применяемые в качестве привода вентиляторов. По просьбе заказчика возможна установка элементов предотвращающих появление наледи.

Конструкция градирни отличается долговечностью, которая достигается за счет применения антикоррозийных материалов и оцинкованного каркаса. Форсунки водораспределительной системы выполнен из нержавеющей стали и стойки к возникновению засоров, что значительно увеличивает срок их службы. Градирни СВГ оборудованы оросителями и каплеуловителями из современных негорючих материалов.

Одной из особенностей данной серии градирен является их быстрый и легкий монтаж на месте дальнейшей эксплуатации.

Особенности конструкции: Конструкция градирни выполнена из прочных стальных профилей. Соединение профилей осуществляется при помощи стальных болтов устанавливаемых в стыковочных местах. Все металлические элементы конструкции, включая места болтовых соединений, проходит поверхностную обработку при помощи горячего оцинкования.

В градирне примнется вентилятор, разработанный специально для применения в вентиляторных градирнях. Тихоходный электродвигатель вентилятора, приводящий в движение лопасти, оснащен регуляторами скорости вращения и включения обратного хода, что ощутимо увеличивает экономию электроэнергии и срок службы устройства. Количество лопастей в вентиляторе может варьироваться от требуемых характеристик устройства.

Компактные вентиляторные градирни СВГ-К

Вентиляторные миниградирни серии СВГ-К открытого типа широко применяются в системах охлаждения промышленных и гражданских объектов. Обладая достаточно низким энергопотребления, градирни серии СВГ-К, обеспечивают эффективное охлаждение оборотной воды до температуры значительно ниже, чем температура окружающей среды.

Миниградирни используются для кондиционирования воздуха в гражданских строениях, при охлаждении охлаждения конденсаторов холодильных установок и в некоторых случаях для охлаждения аварийных электрогенераторов высокой мощности.

В сфере промышленности градирни активно применяются при самых разных технологических операциях, где необходим эффективный и экономичный отвод тепла, образованного во время работы компрессорных установок, холодильных машин и станций, металлургических производств, машин по формовке пластических масс, технологических процессов по химической очистке веществ, восстановления чистых химических растворителей и т. п.

Модификации градирен:

• SWG-K-8 — тепловой поток 46 кВт; размеры 2000×1528×724 мм; масса 125 кг; электродвигатель: N — 0,37 кВт, n — 1500 мин⁻¹;

• SWG-K-12M — тепловой поток 70 кВт; размеры 2600×1839×1008 мм; масса 231 кг; электродвигатель: N — 0,75 кВт, n — 1000 мин⁻¹;

• SWG-K-16 — тепловой поток 95 кВт; размеры 2600×1839×1008 мм; масса 231 кг; электродвигатель: N — 1,1 кВт, n — 1500 мин⁻¹;

• SWG-K-20M — тепловой поток 120 кВт; размеры 3100×1839×1008 мм; масса 288 кг; электродвигатель: N — 0,75 кВт, n — 1000 мин⁻¹;

• SWG-K-24 — тепловой поток 140 кВт; размеры 3100×1839×1008 мм; масса 288 кг; электродвигатель: N — 1,1 кВт, n — 1500 мин⁻¹;

• SWG-K-28 — тепловой поток 160 кВт; размеры 3100×1839×1008 мм; масса 288 кг; электродвигатель: N — 1,1 кВт, n — 1500 мин⁻¹;

• SWG-K-32 — тепловой поток 190 кВт; размеры 2971×3033×968 мм; масса 435 кг; электродвигатель: N — 3,0 кВт, n — 1500 мин⁻¹;

• SWG-K-50 — тепловой поток 300 кВт; размеры 3471×3033×968 мм; масса 520 кг; электродвигатель: N — 3,0 кВт, n — 1500 мин⁻¹;

• SWG-K-60M — тепловой поток 350 кВт; размеры 3350×3416×2010 мм; масса 844 кг; электродвигатель: N — 4,0 кВт, n — 750 мин⁻¹;

• SWG-K-75 — тепловой поток 450 кВт; размеры 3350×3416×2010 мм; масса 844 кг; электродвигатель: N — 7,5 кВт, n — 1000 мин⁻¹;

• SWG-K-90M — тепловой поток 550 кВт; размеры 3850×3404×2010 мм; масса 990 кг; электродвигатель: N — 4,0 кВт, n — 750 мин⁻¹;

• SWG-K-120 — тепловой поток 700 кВт; размеры 3850×3404×2010 мм; масса 990 кг; электродвигатель: N — 7,5 кВт, n — 1000 мин⁻¹;

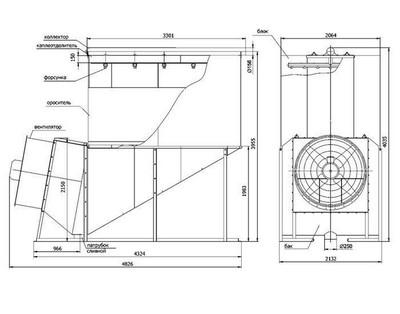

• SWG-K-170 — тепловой поток 1000 кВт; размеры 4035×4826×2132 мм; масса 1650 кг; электродвигатель: N — 11,0 кВт, n — 1000 мин⁻¹;

• SWG-K-280 — тепловой поток 1650 кВт; размеры 4310×6774×2132 мм; масса 2100 кг; электродвигатель: N — 15,0 кВт, n — 1000 мин⁻¹;

• SWG-K-400 — тепловой поток 2325 кВт; размеры 4730×7498×2350 мм; масса 3240 кг; электродвигатель: N — 22,0 кВт, n — 750 мин⁻¹.

Примечания:

• Цифра в маркировке указывает номинальный расход охлаждаемой воды, м³/час;

• Тепловой поток приведён при номинальном расходе охлаждаемой воды и Δtw = 5 °С, а при 50 % расхода — Δtw = 10 °С;

• «M» — обозначение малошумной модификации градирни с пониженным числом оборотов вентилятора.

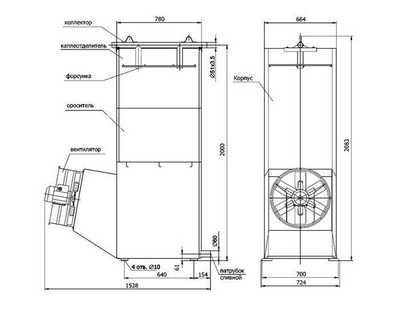

СВГ-К-8

Технические характеристики:
• Количество охлаждаемой воды — 8 м³/час;
• Площадь поверхности оросителя — 65 м²;
• Расчетный тепловой поток при Δt=5 °С — 46 кВт;
• Диапазон регулирования производительности — 50–100 %;
• Площадь орошения — 0,5 м²;
• Количество форсунок — 2 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 500 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 0,37 кВт;
• Уровень звука на расстоянии 1 м — 78 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 125 кг.

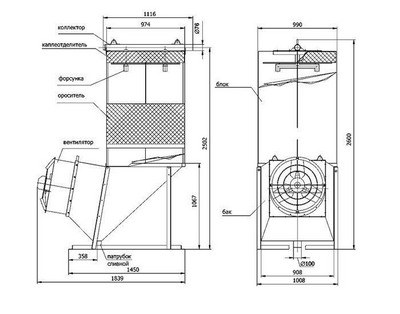

СВГ-К-12М

Технические характеристики:
• Количество охлаждаемой воды — 12 м³/час;
• Площадь поверхности оросителя — 88 м²;
• Расчетный тепловой поток при Δt=5 °С — 70 кВт;
• Диапазон регулирования производительности — 45–100 %;
• Площадь орошения — 0,95 м²;
• Количество форсунок — 2 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 630 мм;
• Частота вращения — 1000 об/мин;
• Установленная мощность электродвигателя — 0,75 кВт;
• Уровень звука на расстоянии 1 м — 72 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 231 кг.

СВГ-К-16

Технические характеристики:
• Количество охлаждаемой воды — 16 м³/час;
• Площадь поверхности оросителя — 88 м²;
• Расчетный тепловой поток при Δt=5 °С — 95 кВт;
• Диапазон регулирования производительности — 40–100 %;
• Площадь орошения — 0,95 м²;
• Количество форсунок — 3 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 630 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 1,1 кВт;
• Уровень звука на расстоянии 1 м — 86 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 231 кг.

СВГ-К-20М

Технические характеристики:
• Количество охлаждаемой воды — 20 м³/час;
• Площадь поверхности оросителя — 175 м²;
• Расчетный тепловой поток при Δt=5 °С — 120 кВт;
• Диапазон регулирования производительности — 45–100 %;
• Площадь орошения — 0,95 м²;
• Количество форсунок — 4 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 630 мм;
• Частота вращения — 1000 об/мин;
• Установленная мощность электродвигателя — 0,75 кВт;
• Уровень звука на расстоянии 1 м — 72 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 288 кг.

СВГ-К-24

Технические характеристики:
• Количество охлаждаемой воды — 24 м³/час;
• Площадь поверхности оросителя — 130 м²;
• Расчетный тепловой поток при Δt=5 °С — 140 кВт;
• Диапазон регулирования производительности — 40–100 %;
• Площадь орошения — 0,95 м²;
• Количество форсунок — 4 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 630 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 1,1 кВт;
• Уровень звука на расстоянии 1 м — 86 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 288 кг.

СВГ-К-28

Технические характеристики:
• Количество охлаждаемой воды — 28 м³/час;
• Площадь поверхности оросителя — 175 м²;
• Расчетный тепловой поток при Δt=5 °С — 160 кВт;
• Диапазон регулирования производительности — 35–100 %;
• Площадь орошения — 0,95 м²;
• Количество форсунок — 4 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 630 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 1,1 кВт;
• Уровень звука на расстоянии 1 м — 86 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 288 кг.

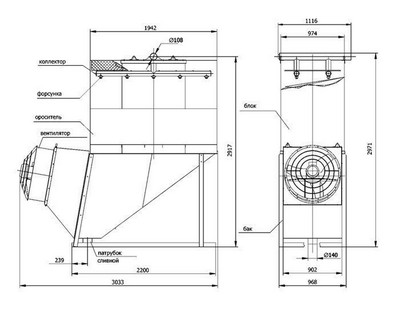

СВГ-К-32

Технические характеристики:
• Количество охлаждаемой воды — 32 м³/час;
• Площадь поверхности оросителя — 175 м²;
• Расчетный тепловой поток при Δt=5 °С — 190 кВт;
• Диапазон регулирования производительности — 45–100 %;
• Площадь орошения — 1,89 м²;
• Количество форсунок — 6 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 800 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 3,0 кВт;
• Уровень звука на расстоянии 1 м — 93 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 435 кг.

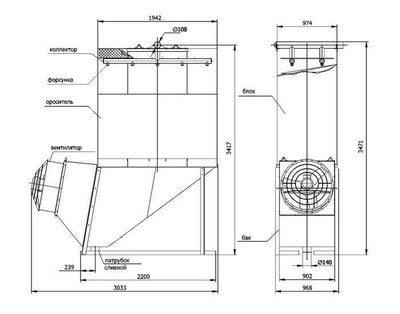

СВГ-К-50

Технические характеристики:
• Количество охлаждаемой воды — 50 м³/час;
• Площадь поверхности оросителя — 350 м²;
• Расчетный тепловой поток при Δt=5 °С — 300 кВт;
• Диапазон регулирования производительности — 50–100 %;
• Площадь орошения — 1,89 м²;
• Количество форсунок — 10 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 800 мм;
• Частота вращения — 1500 об/мин;
• Установленная мощность электродвигателя — 3,0 кВт;
• Уровень звука на расстоянии 1 м — 97 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 520 кг.

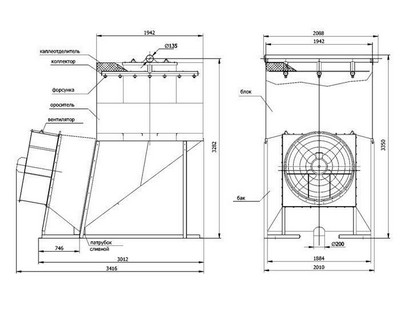

СВГ-К-60М

Технические характеристики:
• Количество охлаждаемой воды — 60 м³/час;
• Площадь поверхности оросителя — 378 м²;
• Расчетный тепловой поток при Δt=5 °С — 350 кВт;
• Диапазон регулирования производительности — 50–100 %;
• Площадь орошения — 3,77 м²;
• Количество форсунок — 12 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 1250 мм;
• Частота вращения — 750 об/мин;
• Установленная мощность электродвигателя — 4,0 кВт;
• Уровень звука на расстоянии 1 м — 92 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 844 кг.

СВГ-К-75

Технические характеристики:
• Количество охлаждаемой воды — 75 м³/час;
• Площадь поверхности оросителя — 378 м²;
• Расчетный тепловой поток при Δt=5 °С — 450 кВт;
• Диапазон регулирования производительности — 40–100 %;
• Площадь орошения — 3,77 м²;
• Количество форсунок — 12 шт.;
• Количество вентиляторов — 1 шт.;
• Тип вентилятора — 06-300;
• Диаметр рабочего колеса — 1250 мм;
• Частота вращения — 1000 об/мин;
• Установленная мощность электродвигателя — 7,5 кВт;
• Уровень звука на расстоянии 1 м — 105 дБ;
• Напряжение/частота сети — 380/50 В/Гц;
• Масса — 844 кг.

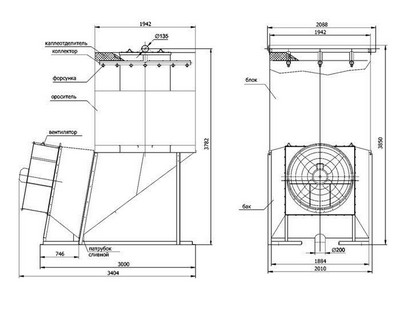

СВГ-К-90М

Технические характеристики:

• Количество охлаждаемой воды — 90 м³/час;

• Площадь поверхности оросителя — 756 м²;

• Расчетный тепловой поток при Δt=5 °С — 550 кВт;

• Диапазон регулирования производительности — 55–100 %;

• Площадь орошения — 3,77 м²;

• Количество форсунок — 21 шт.;

• Количество вентиляторов — 1 шт.;

• Тип вентилятора — 06-300;

• Диаметр рабочего колеса — 1250 мм;

• Частота вращения колеса вентилятора — 750 об/мин;

• Установленная мощность электродвигателя — 4,0 кВт;

• Уровень звука на расстоянии 1 м — 92 дБ;

• Напряжение/частота сети — 380/50 В/Гц;

• Масса — 990 кг.

СВГ-К-120

Технические характеристики:

• Количество охлаждаемой воды — 120 м³/час;

• Площадь поверхности оросителя — 756 м²;

• Расчетный тепловой поток при Δt=5 °С — 700 кВт;

• Диапазон регулирования производительности — 40–100 %;

• Площадь орошения — 3,77 м²;

• Количество форсунок — 21 шт.;

• Количество вентиляторов — 1 шт.;

• Тип вентилятора — 06-300;

• Диаметр рабочего колеса — 1250 мм;

• Частота вращения колеса вентилятора — 1000 об/мин;

• Установленная мощность электродвигателя — 7,5 кВт;

• Уровень звука на расстоянии 1 м — 102 дБ;

• Напряжение/частота сети — 380/50 В/Гц;

• Масса — 990 кг.

СВГ-К-170

Технические характеристики:

• Количество охлаждаемой воды — 170 м³/час;

• Площадь поверхности оросителя — 985 м²;

• Расчетный тепловой поток при Δt=5 °С — 1000 кВт;

• Диапазон регулирования производительности — 50–100 %;

• Площадь орошения — 6,5 м²;

• Количество форсунок — 35 шт.;

• Количество вентиляторов — 1 шт.;

• Тип вентилятора — 12-284;

• Диаметр рабочего колеса — 1400 мм;

• Частота вращения колеса вентилятора — 1000 об/мин;

• Установленная мощность электродвигателя — 11,0 кВт;

• Уровень звука на расстоянии 1 м — 96 дБ;

• Напряжение/частота сети — 380/50 В/Гц;

• Масса — 1750 кг.

СВГ-К-280

Технические характеристики:

• Количество охлаждаемой воды — 280 м³/час;

• Площадь поверхности оросителя — 1869 м²;

• Расчетный тепловой поток при Δt=5 °С — 1620 кВт;

• Диапазон регулирования производительности — 40–100 %;

• Площадь орошения — 10 м²;

• Количество форсунок — 48 шт.;

• Количество вентиляторов — 1 шт.;

• Тип вентилятора — 13-284;

• Диаметр рабочего колеса — 1600 мм;

• Частота вращения колеса вентилятора — 1000 об/мин;

• Установленная мощность электродвигателя — 15,0 кВт;

• Уровень звука на расстоянии 1 м — 110 дБ;

• Напряжение/частота сети — 380/50 В/Гц;

• Масса — 2230 кг.

СВГ-К-400

Технические характеристики:

• Количество охлаждаемой воды — 400 м³/час;

• Площадь поверхности оросителя — (не указано) м²;

• Расчетный тепловой поток при Δt=5 °С — 2325 кВт;

• Диапазон регулирования производительности — 50–100 %;

• Площадь орошения — (не указано) м²;

• Количество форсунок — (не указано) шт.;

• Количество вентиляторов — (не указано) шт.;

• Тип вентилятора — (не указано);

• Диаметр рабочего колеса — 2000 мм;

• Частота вращения колеса вентилятора — 750 об/мин;

• Установленная мощность электродвигателя — 22,0 кВт;

• Уровень звука на расстоянии 1 м — (не указано) дБ;

• Напряжение/частота сети — 380/50 В/Гц;

• Масса — 3240 кг.

Технологическое оборудование для градирен

Оросители

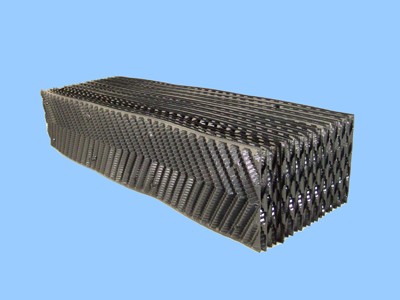

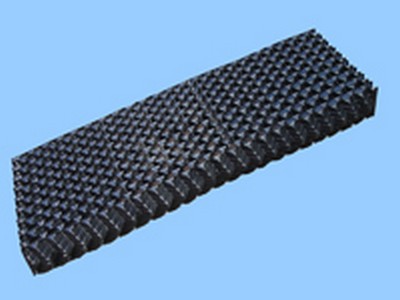

Оросительные устройства из гофрированных листов ПВХ:

• Удобны в транспортировке — в разобранном виде в 1 м³ транспортного объема помещается 28,5 м² оросительного устройства ОДГ 60/40 (высота 0,7 м), т.е. для перевозки 1000 м³ оросителя необходимо 47,5 м³ транспортного объема;

• Легко собираются в блоки и монтируются — собираются в блоки и монтируются непосредственно на объекте без использования специальных приспособлений (стяжки и заглушки для сборки в блоки входят в комплект поставки, скорость сборки 70–100 блоков в смену одним рабочим);

• Пожаробезопасны — плёнка ПВХ прошла всесторонние исследования по параметрам воспламеняемости и горючести, по результатам которых получено от Управления Государственной противопожарной службы согласование на использование в градирнях;

• Экологически безопасны — полностью удовлетворяют экологическим требованиям, безвредны для здоровья человека, имеется гигиенический сертификат;

• Морозостойки — рецептура пленки ПВХ отработана с учетом требований морозостойкости, испытана до температур −50 °С;

• Обладают высокой стойкостью к механическому воздействию — изделия из плёнки жесткого ПВХ отличаются повышенной стойкостью к истиранию и внешнему механическому воздействию;

• Обладают высокой химической стойкостью — плёнка ПВХ имеет превосходную химическую стойкость к большинству оксидов, щелочей, алифатических углеводородов и солей, не растворяется в бензине и керосине, стойкая к действию кислот;

• Не подвержены биологическому разрушению — плёнка из жёсткого ПВХ не подвержена разрушению различного рода микроорганизмами;

• Устойчивы к воздействию ультрафиолетового излучения — специальные добавки, используемые при изготовлении плёнки ПВХ, позволяют противостоять разрушительному воздействию ультрафиолетового излучения.

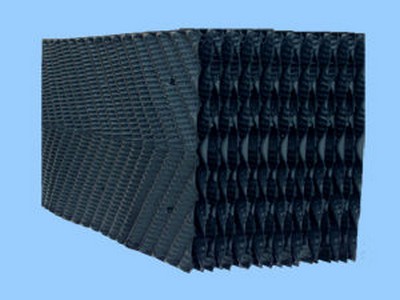

ОДГ-60/40 (ТУ 2291-002-31098323-2001)

• длина блока - 1200 мм;

• ширина блока - 500-540 мм;

• высота блока - 700 мм.

ОДГ-45/30 (ТУ 2291-002-31098323-2001)

• длина блока - 1600 мм;

• ширина блока - 500-540 мм;

• высота блока - 700 мм.

ОДГ-60/25/0.5 (ТУ 2291-002-31098323-2001)

• длина блока - 1200 мм;

• ширина блока - 500-540 мм;

• высота блока -350 мм.

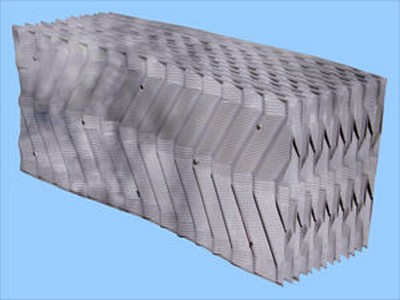

ВСС-55 (ТУ 2291-005-31098323-2005)

• длина блока - 630 мм;

• ширина блока - 650 мм;

• высота блока - 55 мм.

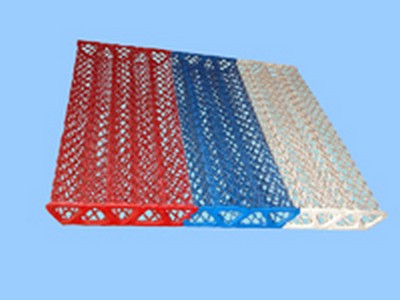

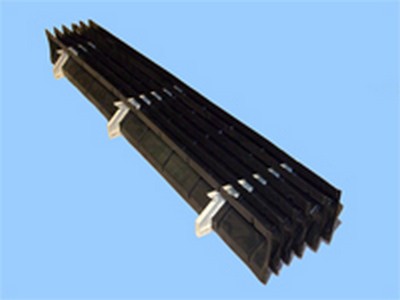

Водоуловители

ТУ 2291-006-31098323-2006

Рекомендуется для применения в вентиляторных и башенных градирнях

• длина блока - 1600 мм.;

• ширина блока - 520 мм.;

• высота блока - 140 мм.

ТУ 2291-006-31098323-2006

Рекомендуется для применения в вентиляторных и башенных градирнях

• длина блока - 1600 мм.;

• ширина блока - 520 мм.;

• высота блока - 140 мм.

Водоуловитель уголковый

Данный каплеуловитель рекомендуется для применения в эжекционных и брызгальных градирнях

• длина блока - (наборный);

• ширина блока - 1600 мм.;

• высота блока - 170 мм.

Формунки, сопла

Сопло тангенциальное 20×12; 32×16; 32×22 (типовое)

• диаметр выходного сечения — 12 мм;

• присоединительная резьба — G 3/4;

• рабочий напор — 2–15 м вод. ст.;

• расходная характеристика — Q = 0,9[h]⁰·⁵ м³/ч;

• максимальные габариты — нет данных;

• материал — пластмасса.

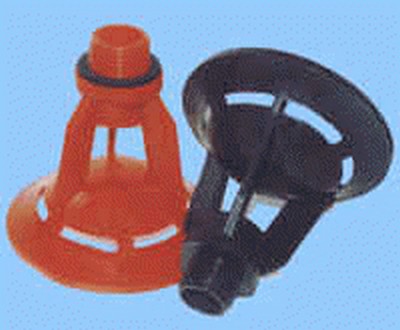

Сопло с чашечным отражателем СР-2М

• диаметр выходного сечения — 24 мм;

• присоединительная резьба — M33×3;

• рабочий напор — 1,5–4 м вод. ст.;

• расходная характеристика — Q = 5,80[h]⁰·⁵ м³/ч;

• максимальные габариты — 136×135 мм;

• материал — пластмасса.

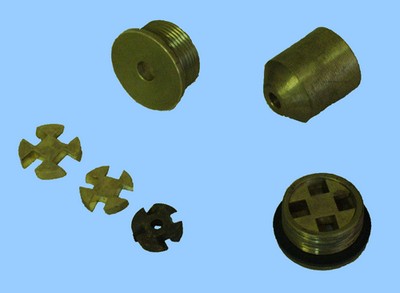

Форсунка эжекционная

• диаметр выходного сечения — 10 мм;

• присоединительная резьба — G 1;

• рабочий напор — 25–50 м вод. ст.;

• расходная характеристика — Q = 1,00[h]⁰·⁵ м³/ч;

• максимальные габариты — 40×40 мм;

• материал — латунь, бронза.

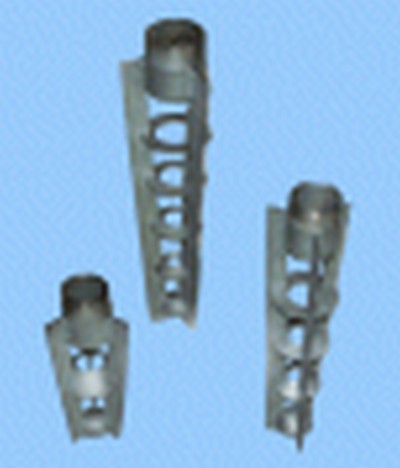

Форсунка ФГ-2М

Форсунка ФГ-2М/2 (2-каскадная):

• диаметр выходного сечения — 24 мм;

• присоединительная резьба — G 1;

• рабочий напор — 3–20 м вод. ст.;

• расходная характеристика — Q = 6,28[h]⁰·⁵ м³/ч;

• максимальные габариты — 125×58 мм;

• материал — нержавеющая сталь.

Форсунка ФГ-2М/4 (4-каскадная):

• диаметр выходного сечения — 28 мм;

• присоединительная резьба — G 1;

• рабочий напор — 3–20 м вод. ст.;

• расходная характеристика — Q = 8,53[h]⁰·⁵ м³/ч;

• максимальные габариты — 200×58 мм;

• материал — нержавеющая сталь.

Форсунка ФГ-2М/5 (5-каскадная):

• диаметр выходного сечения — 35 мм;

• присоединительная резьба — G 1 1/4;

• рабочий напор — 3–20 м вод. ст.;

• расходная характеристика — Q = 13,3[h]⁰·⁵ м³/ч;

• максимальные габариты — 250×68 мм;

• материал — нержавеющая сталь.

Вентиляторы

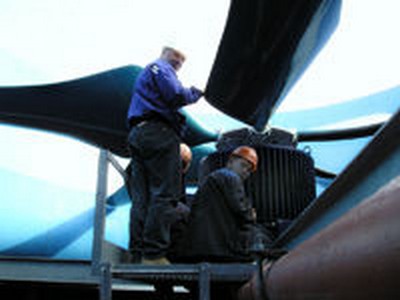

Вентиляторы, используемые в градирнях ЭКОТЭП, отличаются высокой производительностью и надежностью. Структура вентилятора включает в себя рабочее колесо, электродвигатель и диффузор. Лопасти и диффузор, как правило, производятся из стеклопластика. За счет использования ламинированной стеклоткани, в сочетании с возможностью изменения угла наклона лопастей, достигается повышенная производительность вентилятора.
