Турбопар

Каталоги Турбопар:

Основанная в 1995 году компания ТУРБОПАР, является ведущим российским производитель паровых котлов, вентиляторных градирен и теплообменников. Производимое компанией оборудование изготовлено с применением передовых технологий и соответствует требованиям российского стандарта ГОСТ Р ИСО 9001-2008.

Сотрудниками компании ТУРБОПАР налажен полный цикл производства от разработки до последующего внедрения оборудования. Благодаря собственному разделу разработки, компанией ТУРБОПАР внедряются самые современные и инновационные решения, касающиеся повышения эффективности и качества выпускаемого оборудования.

Благодаря применению современных высококачественных материалов и работе квалифицированного персонала, продукция компании ТУРБОПАР отличается долговечностью и не нуждается в постоянном техническом обслуживании.

Оборудование ТУРБОПАР:

• Вентиляторные мокрые градирни малой мощности серии THG;

• Модельные типоразмеры серии THG;

• Вентиляторные градирни большой мощности серии TVG;

• Конструктивные особенности градирен THG и TVG;

• Комплектация оборудования (оросители, вентиляторы, редукторы, форсунки);

• Технические характеристики и производительность моделей;

• Области применения различных серий градирен.

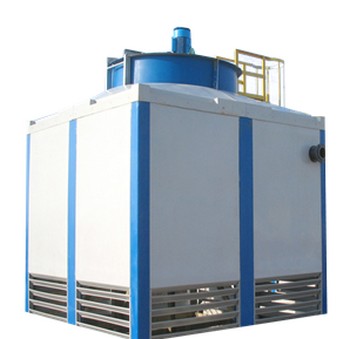

Градирни Turbopar THG малой производительности

В градирнях серии THG охлаждение происходит при помощи вентиляторов, изготовленных из полиэстера армированного стекловолокном, и вентилятора расположенного с боковой стороны градирни. Градирни THG не требуют больших трудозатрат при эксплуатации и техническом обслуживании.

Долговечность и устойчивость конструкции к коррозии достигается за счет применения стеклопластика ПАС, для изготовления панелей корпуса градирни. Наружное внутреннее покрытие градирни произведено с применением гелеобразного состава «Gel-Coat», который обеспечивает надежное сопротивление ультрафиолетовому излучению и суровым погодным и климатическим условиям.

В большинстве моделей градирен серии THG применяется два двигателя с двумя осевыми вентиляторами, которые обеспечивают оптимальное охлаждение оборотной воды. Производительность градирни достигает 100 м3/час, при тепловой мощности до 1 000 кВт.

Градирни Turbopar THG обеспечивают охлаждение оборотной воды, что необходимо для осуществления многих промышленных и технологических процессов. Охлаждения обеспечивается за счет испарения жидкости, которая стекает по системе оросителей в виде мельчайших частиц воды или тонкой пленки. Нагнетаемый воздушный поток проходит вдоль оросителя в противоположном, движению воды, направлении.

Технические характеристики:

THG (3×3):

• Мощность, кВт (40/30/24С): 130;

• Объем воды, м³/ч (40/30/24С): 11;

• Мощность, кВт (35/30/25С): 87;

• Объем воды, м³/ч (35/30/25С): 15;

• Номинальная мощность двигателя, кВт: 1,1;

• Длина, мм: 900;

• Ширина, мм: 900;

• Высота, мм: 2500.

THG (4×4):

• Мощность, кВт (40/30/24С): 230;

• Объем воды, м³/ч (40/30/24С): 20;

• Мощность, кВт (35/30/25С): 160;

• Объем воды, м³/ч (35/30/25С): 27;

• Номинальная мощность двигателя, кВт: 2,2;

• Длина, мм: 1200;

• Ширина, мм: 1200;

• Высота, мм: 3050.

THG (4×6):

• Мощность, кВт (40/30/24С): 350;

• Объем воды, м³/ч (40/30/24С): 30;

• Мощность, кВт (35/30/25С): 230;

• Объем воды, м³/ч (35/30/25С): 40;

• Номинальная мощность двигателя, кВт: 2×1,5;

• Длина, мм: 1800;

• Ширина, мм: 1200;

• Высота, мм: 3150.

THG (6×6):

• Мощность, кВт (40/30/24С): 535;

• Объем воды, м³/ч (40/30/24С): 46;

• Мощность, кВт (35/30/25С): 350;

• Объем воды, м³/ч (35/30/25С): 60;

• Номинальная мощность двигателя, кВт: 2×2,2;

• Длина, мм: 1800;

• Ширина, мм: 1800;

• Высота, мм: 3150.

THG (6×8):

• Мощность, кВт (40/30/24С): 760;

• Объем воды, м³/ч (40/30/24С): 65;

• Мощность, кВт (35/30/25С): 480;

• Объем воды, м³/ч (35/30/25С): 83;

• Номинальная мощность двигателя, кВт: 2×3;

• Длина, мм: 2100;

• Ширина, мм: 1800;

• Высота, мм: 3450.

THG (8×8):

• Мощность, кВт (40/30/24С): 885;

• Объем воды, м³/ч (40/30/24С): 76;

• Мощность, кВт (35/30/25С): 580;

• Объем воды, м³/ч (35/30/25С): 100;

• Номинальная мощность двигателя, кВт: 2×4;

• Длина, мм: 2100;

• Ширина, мм: 2100;

• Высота, мм: 3450.

Комплектация:
• Ороситель;
• Водоуловитель;
• Виброотключатель;
• Редуктор;
• Основная конструкция;
• Защитная сетка для вентилятора;
• Форсунки;
• Двигатель;
• Приводной вал;
• Стеклопластиковые профили.

Сферы применения:
• Используются для охлаждения оборотной воды в гражданском и промышленном строительстве.

Объекты:
• Тяжелая промышленность;
• Нефтехимическая промышленность;
• Пищевая промышленность;
• Легкая промышленность;
• Металлургия;
• Мини-ТЭЦ.

Градирни Turbopar TVG высокой производительности

Градирни серии Turbopar TVG имеют высокие показатели производительности до 650 м3/час, и Тепловой мощности до 6800 кВт, что позволяет добиться оптимального уровня охлаждения оборотной воды.

Детали корпуса и многие другие элементы градирни произведены из особо прочного стеклопластика ПАС, который способен успешно противодействовать воздействию ультрафиолетового излучения и коррозии, а так же обеспечивают долговечность эксплуатации. Наружное внутреннее покрытие градирни произведено с применением гелеобразного состава «Gel-Coat», который обеспечивает надежное сопротивление ультрафиолетовому излучению и суровым погодным и климатическим условиям.

Градирни Turbopar TVG обеспечивают охлаждение оборотной воды, что необходимо для осуществления многих промышленных и технологических процессов. Охлаждения обеспечивается за счет испарения жидкости, которая стекает по системе оросителей в виде мельчайших частиц воды или тонкой пленки. Нагнетаемый воздушный поток проходит вдоль оросителя в противоположном, движению воды, направлении.

Передача вращения происходит в двух вариантах:

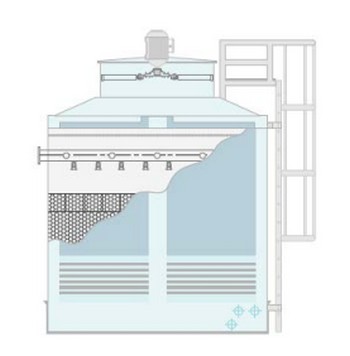

Система соединения двигателя с вентилятором напрямую

Применяется двигатель или редуктор, соединенный с двигателем. Двигатель монтируется над вентилятором. Редуктор применяется одноступенчатый, с винтовой передней шестерней, мотором и фланцем.

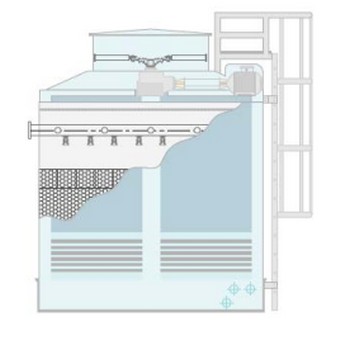

Система соединения двигателя с вентилятором с помощью приводного вала

Двигатель монтируется в боковой части градирни (рядом с диффузором). Для соединения двигателя и редуктора, расположенного под вентилятором, применяется приводной вал. Обеспечивая простотутехнического обслуживания, для градирен крупных размеров

Технические характеристики:

Модель градирни TVG (5×5):

• Мощность, кВт (40/30/24°С) — 350;

• Объем воды, м³/ч (40/30/24°С) — 30;

• Мощность, кВт (35/30/25°С) — 230;

• Объем воды, м³/ч (35/30/25°С) — 40;

• Номинальная мощность двигателя, кВт — 2,2;

• Длина, мм — 1500;

• Ширина, мм — 1500;

• Высота, мм — 3250.

Модель градирни TVG (7×7):

• Мощность, кВт (40/30/24°С) — 900;

• Объем воды, м³/ч (40/30/24°С) — 77;

• Мощность, кВт (35/30/25°С) — 520;

• Объем воды, м³/ч (35/30/25°С) — 90;

• Номинальная мощность двигателя, кВт — 4;

• Длина, мм — 1950;

• Ширина, мм — 1950;

• Высота, мм — 3690.

Модель градирни TVG (7×9):

• Мощность, кВт (40/30/24°С) — 1130;

• Объем воды, м³/ч (40/30/24°С) — 97;

• Мощность, кВт (35/30/25°С) — 670;

• Объем воды, м³/ч (35/30/25°С) — 115;

• Номинальная мощность двигателя, кВт — 4;

• Длина, мм — 2700;

• Ширина, мм — 2100;

• Высота, мм — 3880.

Модель градирни TVG (8×8):

• Мощность, кВт (40/30/24°С) — 1175;

• Объем воды, м³/ч (40/30/24°С) — 101;

• Мощность, кВт (35/30/25°С) — 700;

• Объем воды, м³/ч (35/30/25°С) — 120;

• Номинальная мощность двигателя, кВт — 5,5;

• Длина, мм — 2400;

• Ширина, мм — 2400;

• Высота, мм — 4120.

Модель градирни TVG (9×9):

• Мощность, кВт (40/30/24°С) — 1450;

• Объем воды, м³/ч (40/30/24°С) — 125;

• Мощность, кВт (35/30/25°С) — 900;

• Объем воды, м³/ч (35/30/25°С) — 155;

• Номинальная мощность двигателя, кВт — 5,5;

• Длина, мм — 2700;

• Ширина, мм — 2700;

• Высота, мм — 4200.

Модель градирни TVG (8×12):

• Мощность, кВт (40/30/24°С) — 1630;

• Объем воды, м³/ч (40/30/24°С) — 140;

• Мощность, кВт (35/30/25°С) — 1100;

• Объем воды, м³/ч (35/30/25°С) — 190;

• Номинальная мощность двигателя, кВт — 11;

• Длина, мм — 3600;

• Ширина, мм — 2400;

• Высота, мм — 4260.

Модель градирни TVG (10×10):

• Мощность, кВт (40/30/24°С) — 1745;

• Объем воды, м³/ч (40/30/24°С) — 150;

• Мощность, кВт (35/30/25°С) — 1135;

• Объем воды, м³/ч (35/30/25°С) — 195;

• Номинальная мощность двигателя, кВт — 11;

• Длина, мм — 3000;

• Ширина, мм — 3000;

• Высота, мм — 4260.

Модель градирни TVG (9×12):

• Мощность, кВт (40/30/24°С) — 1920;

• Объем воды, м³/ч (40/30/24°С) — 165;

• Мощность, кВт (35/30/25°С) — 1200;

• Объем воды, м³/ч (35/30/25°С) — 205;

• Номинальная мощность двигателя, кВт — 11;

• Длина, мм — 3600;

• Ширина, мм — 2700;

• Высота, мм — 4310.

Модель градирни TVG (12×12):

• Мощность, кВт (40/30/24°С) — 2560;

• Объем воды, м³/ч (40/30/24°С) — 220;

• Мощность, кВт (35/30/25°С) — 1600;

• Объем воды, м³/ч (35/30/25°С) — 275;

• Номинальная мощность двигателя, кВт — 11;

• Длина, мм — 3600;

• Ширина, мм — 3600;

• Высота, мм — 4370.

Модель градирни TVG (12×14):

• Мощность, кВт (40/30/24°С) — 3260;

• Объем воды, м³/ч (40/30/24°С) — 280;

• Мощность, кВт (35/30/25°С) — 1800;

• Объем воды, м³/ч (35/30/25°С) — 310;

• Номинальная мощность двигателя, кВт — 15;

• Длина, мм — 4200;

• Ширина, мм — 3600;

• Высота, мм — 4950.

Модель градирни TVG (14×14):

• Мощность, кВт (40/30/24°С) — 3840;

• Объем воды, м³/ч (40/30/24°С) — 330;

• Мощность, кВт (35/30/25°С) — 2330;

• Объем воды, м³/ч (35/30/25°С) — 400;

• Номинальная мощность двигателя, кВт — 15;

• Длина, мм — 4200;

• Ширина, мм — 4200;

• Высота, мм — 4880.

Модель градирни TVG (14×16):

• Мощность, кВт (40/30/24°С) — 4650;

• Объем воды, м³/ч (40/30/24°С) — 440;

• Мощность, кВт (35/30/25°С) — 2730;

• Объем воды, м³/ч (35/30/25°С) — 470;

• Номинальная мощность двигателя, кВт — 18,5;

• Длина, мм — 4900;

• Ширина, мм — 4200;

• Высота, мм — 5300.

Модель градирни TVG (16×16):

• Мощность, кВт (40/30/24°С) — 5350;

• Объем воды, м³/ч (40/30/24°С) — 460;

• Мощность, кВт (35/30/25°С) — 2970;

• Объем воды, м³/ч (35/30/25°С) — 510;

• Номинальная мощность двигателя, кВт — 18,5;

• Длина, мм — 4900;

• Ширина, мм — 4900;

• Высота, мм — 5330.

Модель градирни TVG (16×18):

• Мощность, кВт (40/30/24°С) — 5930;

• Объем воды, м³/ч (40/30/24°С) — 510;

• Мощность, кВт (35/30/25°С) — 3260;

• Объем воды, м³/ч (35/30/25°С) — 560;

• Номинальная мощность двигателя, кВт — 22;

• Длина, мм — 5400;

• Ширина, мм — 4900;

• Высота, мм — 5540.

Модель градирни TVG (18×18):

• Мощность, кВт (40/30/24°С) — 6800;

• Объем воды, м³/ч (40/30/24°С) — 585;

• Мощность, кВт (35/30/25°С) — 3700;

• Объем воды, м³/ч (35/30/25°С) — 635;

• Номинальная мощность двигателя, кВт — 22;

• Длина, мм — 5400;

• Ширина, мм — 5400;

• Высота, мм — 55400.

Комплектация:

• Ороситель;

• Водоуловитель;

• Виброотключатель;

• Редуктор;

• Основная конструкция;

• Защитная сетка для вентилятора;

• Форсунки;

• Двигатель;

• Приводной вал;

• Стеклопластиковые профили.

Сферы применения:

• Используются для охлаждения оборотной воды в гражданском и промышленном строительстве.

Объекты применения:

• Тяжелая промышленность;

• Нефтехимическая промышленность;

• Пищевая промышленность;

• Легкая промышленность;

• Металлургия;

• Мини-ТЭЦ.

Комплектующие

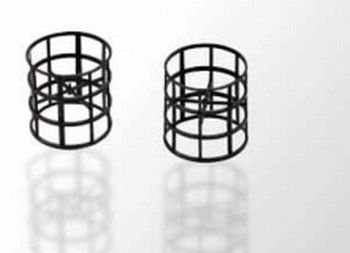

Полипропиленовые оросители типа Бигуди

Применяются для воды со средней степенью загрязненности, в системах с высоким содержанием в воде твердых частиц, в воде с повышенной жесткостью. Оросители устойчивы к высоким температурам, способны работать при 90 С. Отличаются практичностью и легкостью очистки.

Оросители пленочного типа из ПВХ

Оросители пленочного типа из ПВХ Изготовлены из многослойных пленок ПВХ. Обеспечивают максимальное охлаждение. Рекомендуются при количестве взвесей в воде от 20 до 100 ppm и с нормальной жесткостью.

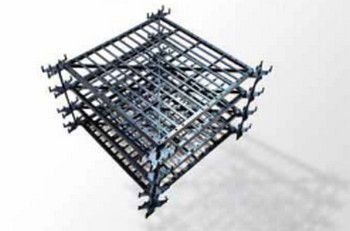

Полипропиленовые оросители брызгального типа

Состоят из сеток, обеспечивающих свободный проход воздуха и воды. Используются в загрязненной и пыльной среде, с концентрацией взвесей более 100 ppm, с большой жесткостью, содержанием оксидов металлов. Устойчивы до температуры 90 С.
