• Градирни БМГ-100;

• Микро-градирни серии БМГ;

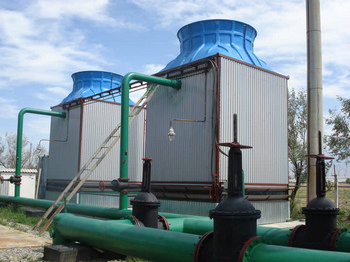

Градирня БМГ-100 имеет блочную структуру и состоит из сборных металлических элементов с защитным покрытием устойчивым к коррозии. Обшивка выполнена из оцинкованных панелей с защитным напылением снаружи и внутри конструкции. В градирне установлены высокоэффективные оросители и водоуловители, из полимерных материалов, обеспечивающие равномерное орошение по всей площади градирни, охлажденная вода попадает затем на поддон с специальным антикоррозийным покрытием. Полимерные оросители и водоуловители выполнены в виде отдельных модулей, что позволяет легко перемещать их при монтаже и демонтаже.

Охлаждение в градирне осуществляется при помощи тихоходного многоскоростного вентилятора, обладающего отличной аэродинамикой и корпусом подавляющим шумы. Лопасти вентилятора изготовлены из многослойного стеклопластика по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха в режиме контроля количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии.

• Площадь орошения — 6,25 м²;

• Диапазон гидравлических нагрузок — 60–140 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от заказчика;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 8 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — 550 л;

• Объем водосборных щитов — 350 л;

• Количество вентиляторов — 1 шт.;

• Диаметр вентилятора — 2370 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 11–15 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 70 дБ;

• Габаритные размеры (длина, ширина, высота) — 3290×2900×5195 мм;

• Масса рабочая — 2750 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально, шт.

• Диапазон гидравлических нагрузок — 80–250 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от «Заказчика», м³/час;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 7 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — 500 л;

• Объем водосборных щитов — 700 л;

• Количество вентиляторов — 1 шт.;

• Диаметр вентилятора — 2370 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 15–22 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 70 дБ;

• Габаритные размеры (длина, ширина, высота) — 3860×4190×6300 мм;

• Масса рабочая — 5730 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально, шт.

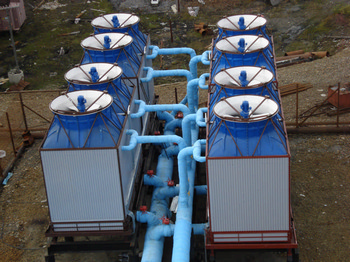

Микро-градирня серии БМГ-350 имеет ряд отличий от своей родственницы БМГ-210, к этим отличиям относятся: габариты градирни (4772х4600х7900мм), площадь орошения (16м2), мощность электродвигателя (22?30 кВт).

Градирня обладает сборной металлической конструкцией и производительными полимерными оросителями и водоуловителями. Также БМГ-350 оборудована тихоходным и низкошумным вентилятором, с улучшенными аэродинамическими показателями. Лопасти вентилятора произведены из стеклопластика с многослойной структурой по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха с постоянным контролем количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии. Долговечность и надежность конструкции двигателя гарантирует 70 000 часов работы без техобслуживания.

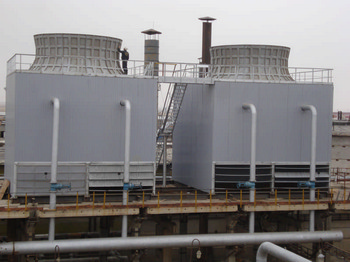

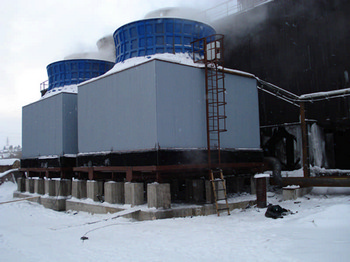

Блочная градирня БМГ-600 представляет собой две объединенные секции градирни БМГ-210М, и как следствие имеет схожие параметры. На всех этапах проектирования требуется расчеты для обеспечения эффективной и экономной работы оборудования. Расчеты выполняются в соответствии с представленными заказчиком данными и особенностей климата.

• Площадь орошения — 22 м²;

• Диапазон гидравлических нагрузок — 160–550 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от «Заказчика», м³/час;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 7 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — 500 л;

• Объем водосборных щитов — 1400 л;

• Количество вентиляторов — 2 шт.;

• Диаметр вентилятора — 2370 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 15–22 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 70 дБ;

• Габаритные размеры (длина, ширина, высота) — 7230×4155×6965 мм;

• Масса рабочая — 10990 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально, шт.

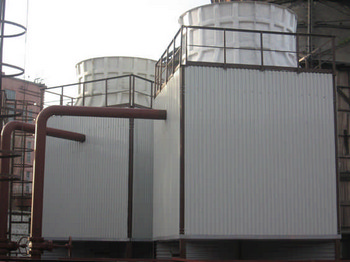

Градирня БМГ-800 имеет блочную структуру и состоит из сборных металлических элементов с защитным покрытием устойчивым к коррозии. В градирне установлены высокоэффективные оросители и водоуловители, из полимерных материалов, обеспечивающие равномерное орошение по всей площади градирни, охлажденная вода попадает затем на поддон с специальным антикоррозийным покрытием.

Охлаждение в градирне осуществляется при помощи тихоходного многоскоростного вентилятора, обладающего отличной аэродинамикой и корпусом подавляющим шумы. Лопасти вентилятора изготовлены из многослойного стеклопластика по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха в режиме контроля количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии.

• Площадь орошения — 44 м²;

• Диапазон гидравлических нагрузок — 320–1000 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от «Заказчика», м³/час;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 7 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — не указан;

• Объем водосборных щитов — не указан;

• Количество вентиляторов — 1 шт.;

• Диаметр вентилятора — 4980 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 22–55 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 80 дБ;

• Габаритные размеры (длина, ширина, высота) — 6740×6740×7260 мм;

• Масса рабочая — 21980 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально, шт.

• Площадь орошения — 64 м²;

• Диапазон гидравлических нагрузок — 450–1200 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от «Заказчика», м³/час;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 7 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — не указан;

• Объем водосборных щитов — не указан;

• Количество вентиляторов — 1 шт.;

• Диаметр вентилятора — 4980 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 37–55 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 80 дБ;

• Габаритные размеры (длина, ширина, высота) — 8000×8000×10600 мм;

• Масса рабочая — 26000 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально, шт.

• Площадь орошения — 144 м²;

• Диапазон гидравлических нагрузок — 1000–2500 м³/час;

• Гидравлическая нагрузка расчетная — индивидуальный расчет по исходным данным от «Заказчика», м³/час;

• Тепловая нагрузка, не менее — по расчету, Мкал/час;

• Температурная зона охлаждения — по расчету, °С;

• Максимальная температура воды на входе, не более — 65 °С;

• Капельный унос воды, не более — 0,003 %;

• Давление воды на входе, не менее — 8 м вод. ст.;

• Диаметр трубопроводов на входе — расчетный по гидравлической нагрузке, мм;

• Диаметр трубопровода на выходе из бассейна — расчетный по гидравлической нагрузке, мм;

• Количество форсунок — по расчету, шт.;

• Объем водосборной ванны рабочий — не указан;

• Объем водосборных щитов — не указан;

• Количество вентиляторов — 1 шт.;

• Диаметр вентилятора — 6980 мм;

• Количество лопастей — 4–6 шт.;

• Мощность электродвигателя (по расчету) — 75–132 кВт;

• Напряжение/частота питания — 380/50 В/Гц;

• Степень защиты электрооборудования, не ниже — IP54;

• Уровень шума на расстоянии 10 м, не более — 80 дБ;

• Габаритные размеры (длина, ширина, высота) — 12000×12000×12000 мм;

• Масса рабочая — 52000 кг;

• Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции — опционально, шт.;

• Частотный преобразователь (регулирование температуры, антиобледенение) — опционально, шт.;

• Устройство реверса (антиобледенение) — опционально, шт.;

• Термопреобразователь — опционально.

Градирни БМГ-3000 оборудованы передовым вентиляторным оборудованием разработанным компанией Siemens. Установленные на градирне электродвигатели Loher имеют антистатический и взрывоустойчивый корпус. Градирня так же оснащена оросителями и параболоидными диффузорами с высокой эффективностью работы.

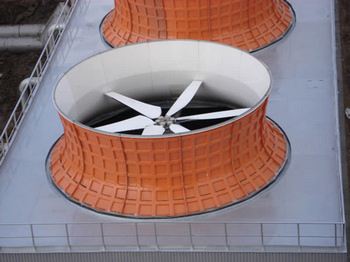

Вентиляторы для градирен, выпускаемые компанией ТМИМ, оснащены системой плавного запуска и регулятором скорости вращения лопастей, что позволяет уменьшить потребление электроэнергии в 2 раза!

Данные вентиляторы полностью разработаны в России и произведены с применением отечественных материалов, обладая при этом параметрами аналогичными зарубежным устройствам, при меньшей стоимости производства. Современный профиль лопастей позволяет воздушному потоку равномерно проходить по всему сечению диффузора вентилятора. Сами лопасти изготовлены из особо прочного стеклопластика разработанного по технологии, используемой в авиации. Лопасти обладают высокими аэродинамическими показателями, что позволило заметно увеличить производительность, снизить уровень шума и энергозатраты вентилятора.

• Диаметр, мм, не более: 2370;

• Производительность, тыс. м³/час: 140–170;

• Количество лопастей, шт.: 4–5;

• Масса лопасти, кг, не более: 7;

• Масса ступицы, кг, не более: 14.

Рабочее колесо РК-24М вентилятора ВГ-24М:

• Диаметр, мм, не более: 2370;

• Производительность, тыс. м³/час: 140–170;

• Количество лопастей, шт.: 4–6;

• Масса лопасти, кг, не более: 7;

• Масса ступицы, кг, не более: 14.

Рабочее колесо РК-30 вентилятора ВГ-30:

• Диаметр, мм, не более: 3000;

• Производительность, тыс. м³/час: 180–220;

• Количество лопастей, шт.: 4–6;

• Масса лопасти, кг, не более: 10;

• Масса ступицы, кг, не более: 30.

Рабочее колесо РК-50М вентилятора ВГ-50М:

• Диаметр, мм, не более: 4980;

• Производительность, тыс. м³/час: 580–610;

• Количество лопастей, шт.: 4–6;

• Масса лопасти, кг, не более: 20;

• Масса ступицы, кг, не более: 70.

Рабочее колесо РК-70М вентилятора ВГ-70М:

• Диаметр, мм, не более: 6980;

• Производительность, тыс. м³/час: 1150–1700;

• Количество лопастей, шт.: 4–6;

• Масса лопасти, кг, не более: 30;

• Масса ступицы, кг, не более: 80.

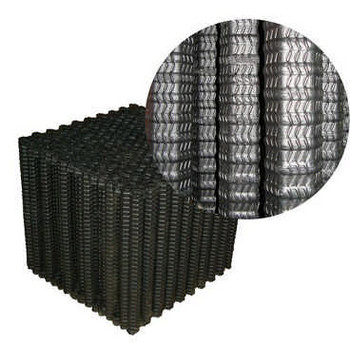

Ороситель из ПНД по ТУ 2291 -004-13015670-2005 производится из ПНД крошки высочайшего качества. Конструкция оросителя в виде трубок позволяет заметно снизить сопротивление проходящего воздуха. Ороситель обладает высокой морозостойкостью и способен эффективно работать при температуре до -70°С.

Имея большую площадь тепло-массообмена, требуется вдвое меньший объем оросителя, в сравнении с другими производителями. Следовательно, значительно уменьшается стоимость транспортировки и монтажа.

• Расчетный срок эксплуатации: 20–25 лет;

• Допускаемая нагрузка на ороситель с учетом обледенения: 500 кг/м²;

• Площадь водяной пленки в 1 м³: 172 м²;

• Коэффициент аэродинамического сопротивления: C = 7,8;

• Удельная поверхность теплообмена оросителя: 66 м²/м³;

• Оросительные блоки градирен выпускаются по размерам: (680×690) ±25 × 650 ±20 мм.

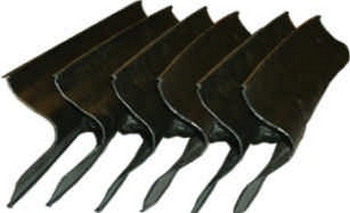

Коэффициент аэродинамического сопротивления у данных каплеуловителей несколько раз меньше, чем у остальных. Замена устаревших каплеуловителей на новые обеспечивает дополнительное охлождение на 2 - 2,5 градуса!

Технические характеристики:

• Длина блока 1830 + 20 мм

• Ширина блока каплеуловителя 720 + 20 мм

• Высота блока каплеуловителя 140 + 10 мм

• Вес не более 11 кг

• Диапазон рабочих температур от минус 40 °С до + 70 °С

• Коэффициент аэродинамического сопротивления: 5,1;

• Капельный унос воды из градирни, % от q ж: 0,003;

• Потери давления в каплеуловителе, Па: 0,3.

Скорость воздуха w, м/сек 1,5:

• Коэффициент аэродинамического сопротивления: 4,0;

• Капельный унос воды из градирни, % от q ж: 0,003;

• Потери давления в каплеуловителе, Па: 0,5.

Скорость воздуха w, м/сек 2,35:

• Коэффициент аэродинамического сопротивления: 3,0;

• Капельный унос воды из градирни, % от q ж: 0,004;

• Потери давления в каплеуловителе, Па: 1.

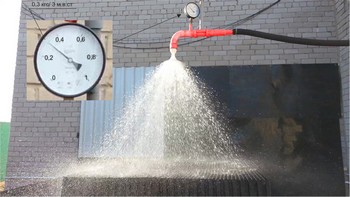

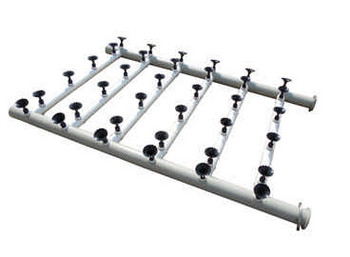

Форсунки данного типа обеспечивают равномерное разбрызгивание воды в виде мелкодисперсных капель. Использование форсунок совместно с новыми оросителями и системой ВРС позволяет понизить температуру воды дополнительно на 5 - 6 °С.

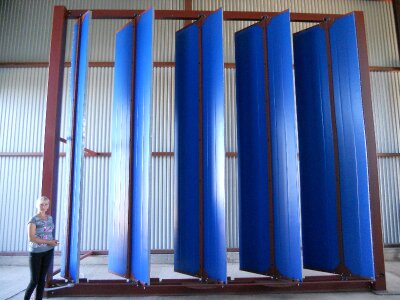

Поворотные панели активно используются в летнее время года, что позволяет увеличить поток, проходящего через оросители, воздуха на 30-40%, тем самым поднимая КПД градирни в 1.5 раза.

В холодное время года поворотные панели препятствуют переохлаждению, позволяя тем самым снизить расход топлива.

Компания ООО "ТМИМ" занимается выпуском нержавеющей ВРС из полипропиленовых труб с раструбными форсунками.
