Меттерра

Челябинская компания «МетТерра» специализируется на производстве различных видов металлоконструкций, металлоизделий и промышленного оборудования.

«МетТерра» предлагает следующие виды металлопродукции:

Металлоконструкции промышленных зданий, сооружений, гражданских объектов.
Промышленное и технологическое оборудование различного назначения.
Теплообменное оборудование: градирни вентиляторные малогабаритные типа ВМГ и Родник производительностью от 5 до 500 куб. м в час, трубчатые теплообменники, трубные доски.
Металлические емкости, баки, резервуары.
Опоры стальных технологических трубопроводов подвижные и неподвижные, для укладки трубы диаметром до 1420 мм.
Коммунальные металлоконструкции: контейнеры (ТБО), бункеры (КГМ) от 0,6 до 40 куб.м.
Нестандартное оборудование, металлоизделия по чертежам Заказчика или разработанным конструкторами компании «МетТерра».

Компания оказывает такие услуги, как резка металла, гибка и вальцовка листа, сварка, металлообработка.

Одна из основных специализаций ООО «Меттерра» - производство градирен. Испарительные градирни серий ВМГ и Родник, отличаются компактностью и простотой установки. Компания производит градирни в размерах, подходящих для поставки обычным автотранспортом

Оборудование МетТерра:

Градирни
Градирни серии ВМГ
Градирни серии ВМГ-40
Градирни серии Родник

Градирни

ООО «МетТерра» производит вентиляторные малогабаритные градирни производительностью от от 5 и до 100 куб. метров за час одной секции (модуля). Все градирни имеют аэродинамически выверенную конструкцию и, в зависимости от температуры воды на входе, относительной влажности и температуры окружающей среды, обеспечивают падение температуры оборотной воды от 5 до 35° С.

Конструкция градирен ВМГ позволяет объединять их в многосекционные станции охлаждения, с неограниченным расходом оборотной воды. Такая схема значительно повышает надёжность систем охлаждения промышленных предприятий.

Градирни от компании «МетТерра» отличаются высокой производительностью, компактностью, простотой монтажа и надёжностью. Градирни поставляются в герметичном корпусе, а после установки и подключения готовы к работе без дополнительных пуско-наладочных работ.

Отличительная особенность градирен от ООО «МетТерра»: при большой эффективности они занимают небольшую площадь, имеют малый вес и не требуют каких-либо специальных строительных работ при установке. ООО «Меттерра» поставляет модули в полной заводской готовности в законченном герметичном корпусе.

Собственное производство комплектующих, контролируемое качество на каждом этапе сборки, современный парк металлообрабатывающего оборудования гарантируют долговечность, надежность и эффективность работы во всех климатических зонах России и СНГ.

Компания производит градирни в стандартном и специальном исполнении.

В стандартном исполнении при изготовлении корпуса градирни используется конструкционная углеродистая листовая сталь толщиной 3,0 мм.

В специальном исполнении все металлические детали градирни по требованию заказчика могут быть выполнены из нержавеющей стали.

Монтаж и обслуживание градирен

Производство градирен типа ВМГ и Родник основано на принципе простоты и легкости монтажа. Градирни могут устанавливаться на металлической конструкции, крыше здания или непосредственно на фундаменте.

Требований к фундаменту только два: он может быть цельнолитым или состоять из 2-х параллельных блоков. Электрический силовой кабель подключается к коробке электродвигателя, а трубы для подачи и отбора воды легко подсоединятся к фланцам градирни. Для оптимального и эффективного обслуживания градирен достаточно регулярно проводить ТО двигателя градирни и перед каждым запуском осматривать ее составляющие (каплеуловитель, вентилятор, его лопасти).

Модернизация градирен

Модернизация градирен заключается в демонтаже старых градирен и установке на имеющиеся бетонные чаши металлоконструкции перекрытий с последующей установкой необходимого количества градирен ВМГ или Родник. При этом после дефектовки можно использовать старую систему трубопроводов.

Производство и монтаж систем охлаждения

ООО МетТерра занимается комплексным обеспечением промышленных предприятий системами охлаждения. Помимо градирен, в зависимости от условий и технических задач, в систему охлаждения могут входить:

Пластинчатый теплообменник для создания чистого, замкнутого контура охлаждающей жидкости (дистиллированная вода, этиленгликоль).
Чиллер. Если теплоноситель требуется охладить до низких температур, чиллер с градирней позволяет достичь значительного экономического эффекта.
Драйкулер (сухая градирня, АВО). Может потребоваться, если охлаждаемая вода нагрета до температуры свыше 60 градусов.
Шкаф управления (АСУ). В стандартном исполнении шкаф обеспечивает автоматическое регулирование частоты вращения вентиляторов в зависимости от температуры охлаждаемой воды. По заказу возможно проектирование, сборка и монтаж сложнейших систем управления технологическими циклами.
Насосная станция. Для правильного функционирования водооборотных циклов.
Приемный бак (резервуар). Для сбора нагретой или охлажденной оборотной воды.
Технологическая площадка. Используется для обеспечения устойчивости градирни и необходимой высоты установки.

Условия эксплуатации градирен ООО «Меттерра»: Градирни производства ООО «Меттерра» могут эксплуатироваться в любом климате, при температуре от +45°С до -45°С. Установка производится на открытом воздухе в любом удобном месте, исключающим попадание пара на фасады зданий (согласно ГОСТ 15150-69).

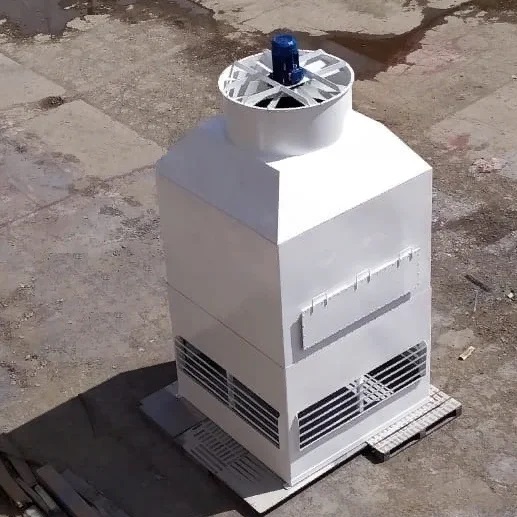

Градирни серии ВМГ

ООО «МетТерра» производит и поставляет градирни вентиляторные малогабаритные серии ВМГ испарительного типа, производительностью от 5 до 520 м³/час.

Преимущества:

Эффективность. Испарительные градирни обладают самой высокой производительностью по сравнению с градирнями других типов: «сухих», закрытых, эжекторных (эжекционных).
Монтаж. Компактные габариты, низкое удельное давление на грунт, позволяют избежать сложных строительных работ. Для монтажа достаточно лишь уплотненной ровной поверхности. Градирни поставляются в полной заводской готовности – остается провести трубопровод, подключить вентиляторы и градирня готова к эксплуатации. Возможность установки на крышах зданий.
Стоимость. При всех преимуществах градирни ВМГ обладают низкой стоимостью.
Надежность. Фактическая работоспособность градирен – от десяти и более лет.
Эксплуатация в зимний период не имеет ограничений, т.к. для материала оросителя в градирнях ВМГ используется ПНД, а вентиляторы конструктивно вынесены из основного корпуса, что позволяет избежать обледенения лопастей.
Производительность. Возможность создания многосекционных комплексов градирен, производительностью до нескольких тысяч м³/час. Базовые модули, производительностью 5, 20, 40, 60, 100, 150, 250, позволяют сконфигурировать любую систему охлаждения.
Индивидуальный подход для каждого клиента. ООО «МетТерра» изготовит градирни с требуемыми характеристиками.

Градирни малогабаритные ВМГ производятся по ТУ-3116-001-12591590- 2012 и имеют сертификат соответствия № РОСС RU.АГ98.Н00429

Возможно производство градирен из нержавеющих сталей. В этом случае сталь, её толщина подбираются индивидуально, исходя из условий эксплуатации и качества оборотной воды.

Быстрые сроки поставки, гарантия от 12 месяцев, автотранспортный габарит - 1,75м по кузову.

Технические характеристики

Бренд: МетТерра
Страна производитель: Россия
Производительность по воде: 5 м3/час
Хладопроизводительность: 40 кВт

Конструктивные особенности градирен типа ВМГ:

Вентилятор градирни нагнетающий, вследствие чего повышен КПД градирни и не происходит обледенение лопастей;
Градирни поставляются в законченном герметичном корпусе;
Сравнительно малый вес градирни;
Простота монтажа;
Размеры градирни подобраны в соответствии с транспортным габаритом, поэтому свободно перевозятся обычным транспортом.

Градирни ВМГ-40

Характеристики градирен ВМГ:

Простота и надежность конструкции, при минимальной стоимости.
Корпус градирни и обечайка вентилятора, из углеродистой стали толщиной 3,0мм. Тщательная антикоррозионная обработка: дробеструйная очистка, эпоксидные и полиуретановые эмали.
Для снижения шумности и вибраций, вентиляторы закреплены на антивибрационных подушках и соединены с корпусом гибкой вставкой.
Ороситель градирни и форсунки изготовлены из полиэтилена низкого давления (ПНД), обладающего высокой морозостойкостью.
В целях увеличения длительности теплообмена, водоразбрызгивающие сопла направлены вверх.
Возможность модернизации градирни, путём увеличения высоты оросителя и(или) производительности вентилятора.

Дополнительная комплектация:

Нержавеющий корпус (из стали AISI 304).
Шкаф управления (АСУ). От эконом-вариантов до сложнейших систем управления.
Взрывозащищенное исполнение вентиляторов.
Лопасти крыльчатки вентилятора из стеклопластика или армированного полиамида.
Приёмный бак.
Насосная станция.
Ограждение для обслуживания.
Малообъемный поддон для облегчения нагрузки на фундамент (крышу, опорные конструкции).
Съемный нержавеющий фильтр на выпуске градирни.

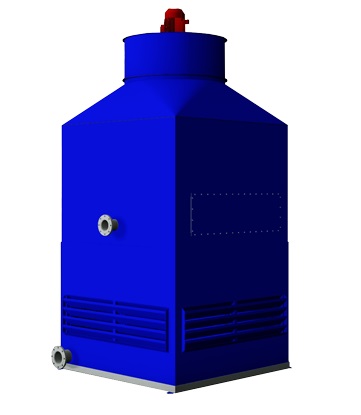

Градирни серии «Родник»

«Родник» - серия наиболее производительных градирен с оптимальным соотношением цена-качество.

Родник – эффективные градирни с всасывающим вентилятором для охлаждения водооборотных циклов

Модули охлаждения от 2 до 100 м3/час

Особенности градирен Родник:

Градирни с всасывающим вентилятором более эффективны, в сравнении с градирнями с нагнетающим вентилятором.
Вентилятор стоек к обмерзанию в зимнее время.
Уже в базовой комплектации, лопасти крыльчатки вентилятора изготовлены из армированного полиамида.
Материал корпуса градирни и обечайки вентилятора - углеродистая сталь, толщиной 3,0мм. Тщательная антикоррозионная обработка: дробеструйная очистка, эпоксидные и полиуретановые эмали.
Ороситель градирни и форсунки изготовлены из полиэтилена низкого давления (ПНД), обладающего высокой морозостойкостью.
Водоразбрызгивающие сопла направлены вверх, что увеличивает длительность теплообмена.
Удобный люк для обслуживания водораспределительной системы.
Переход в «зимний режим» работы, путем простого поворота форсунок на 90 град (вниз).
Легкосъемные жалюзи из оцинкованной стали с полимерным окрашиванием..
Возможность модернизации градирни, путём увеличения высоты оросителя и(или) производительности вентилятора.

Дополнительная комплектация:

Нержавеющий корпус (из стали AISI 304).
Шкаф управления (АСУ). От эконом-вариантов до сложнейших систем управления.
Взрывозащищенное исполнение вентиляторов.
Приёмный бак.
Насосная станция.
Ограждение для обслуживания.
Малообъемный поддон для облегчения нагрузки на фундамент (крышу, опорные конструкции).
Съемный нержавеющий фильтр на выпуске градирни.

Модификация	Габариты, мм			Расход воды, м³/час		Тепловой поток, кВт	Кол-во вентиляторов, шт	Мощность вентилятора, кВт	Масса, кг
Модификация	Дл.	Шир.	Выс.	Min	Max	Тепловой поток, кВт	Кол-во вентиляторов, шт	Мощность вентилятора, кВт	Масса, кг
ВМГ-7	1200	700	2400	3	7	45	1	0,25	276
ВМГ-15	1540	1050	2700	8	15	96	1	0,37	440
ВМГ-30	2080	1400	3100	20	30	192	1	1,1	690
ВМГ-50	2420	1750	3540	35	50	320	1	3	933
ВМГ-70	2660	2100	3730	55	70	450	1	3	1180
ВМГ- 100	3100	2400	4080	75	100	640	1	4	1400

Модификация	Габариты, мм			Расход воды, мі/час		Тепловой поток, кВт	Кол-во вентиляторов, шт	Мощность вентилятора, кВт
Модификация	Дл.	Шир.	Выс.	Min	Max	Тепловой поток, кВт	Кол-во вентиляторов, шт	Мощность вентилятора, кВт
Родник-7	800	700	2400	3	7	45	1	0,25
Родник-15	1150	1050	2700	8	15	96	1	0,37
Родник-30	1490	1390	3543	20	30	192	1	1,1
Родник-50	1840	1740	3620	35	50	320	1	3
Родник-70	2200	2100	4500	55	70	450	1	3
Родник-100	2500	2400	4630	75	100	640	1	4
