Укрнефтемаш

Компания ООО «Укрнефтемаш» обладает огромным опытом проектирования, разработки и производства оборудования для различных сфер промышленности, таких как нефтехимическая и энергетическая. Компания следует самым строгим требованиям качества и экономичности выпускаемого оборудования.

На сегодняшний день предприятие имеет в своем распоряжении лабораторию, занимающуюся проведением научно-исследовательских работ, а так же собственные производственные мощности и команду высококлассных специалистов. Все это позволило наладить производство надежного и современного оборудования.

Все произведенное компанией ООО «Укрнефтемаш» оборудование обладает высокими показателями эффективности, надежности и производительности, что подтверждается наличием международных сертификатов стандарта качества ISO 9001.

Оборудование Укрнефтемаш:

• Вентиляторные градирни Тополь

• Теплообменники

Вентиляторные градирни Тополь

Вентиляторные градирни применяются для охлаждения оборотной воды, которая в свою очередь снижает температуру различного технологического оборудования. К такому оборудованию относятся конденсаторы холодильных установок, компрессоры, системы кондиционирования, установки по переработки нефти, и прочие установки, где требуется отвод тепла посредством воды.

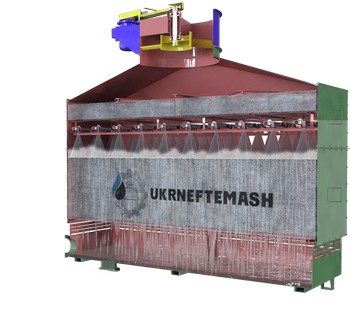

Описание конструкции

В градирни серии «Тополь» вентилятор располагается в верхней части установки, и основные части конструкции компонуются вертикально ( с низу вверх: поддон, корпус, вентилятор).

Устройство поддона

Сварной поддон имеет прямоугольное основание и используется для сбора и вывода уже охлажденной воды из градирни. На поддоне располагаются вертикальные стойки, которые служат основанием для крепления корпуса. Для подключения к трубопроводу в боковой стенке поддона располагается приваренный патрубок с фланцем.

Устройство корпуса

Корпус кубической формы изготовлен из отдельных панелей, соединенных между собой при помощи сварки и болтовых соединений. Корпус играет роль рабочей зоны для охлаждения жидкости. Во внутренней части корпуса размещаются: каплеуловитель, системы орошения и и водораспределения. За равномерное распределение воды внутри градирни, отвечает система водораспределения с тангенциальными водоразбрызгивающими соплами Ду 32х16. Сопла изготавливаются из полиэтилена 273-79 черного или белого цветов, согласно ГОСТ 16338.

Расположенные в нижней части корпуса направляющие служат основой, на которую монтируется ороситель и к которой приваривается козырек отводящий воду воздухозаборных окон градирни. Каплеуловитель смонтирован на направляющих расположенных в верхней части, непосредственно над водораспределителем. Вентилятор устанавливается на специальный переходный конус с фланцем, расположенный в верхней части каркаса градирни.

Оросители градирни представляют собой комплекс из особо прочных полимерных призм образующих решетчатую структуру капельно-пленочного типа. Так же могут применяться насадки другой формы, по своим параметрам близкие к призменным. Стеновые панели корпуса градирни имеют болтовые крепления и могут быть легко демонтированы при необходимости. В боковых панелях располагаются смотровые проемы, дающие возможность наблюдать за техническим состоянием форсунок.

Градирня «Тополь-1000″ оборудована осевым вентилятором типа В06-300-12,5 который необходим для принудительного охлаждения оборотной воды. Вентилятор крепиться при помощи кронштейна в верхней части градирни. Лопасти приводятся к вращению при помощи клиноременной передачи. Корпус вентилятора снабжен взрывозащитным средством, не допускающим попадание влаги к внутренним частям двигателя. Через установленную в обечайке вентилятора трубу проходит электропроводка питающая двигатель.

Работа градирни

В противоточной градирне «Тополь» предусмотрена принудительная подача воздуха. Не охлажденная рабочая жидкость проходит через трубопровод от технологического оборудования к системе водораспределения градирни, где с помощью форсунок распределяется ровным слоем над поверхностью оросителя.

Оборотная жидкость проходит через ячейки оросителя, где она охлаждается встречным потоком воздуха и затем стекает расположенный под оросителем поддон. Размещенные по краям внутренней части корпуса градирни козырьки, отбрасывают, разбрызгивающиеся в стороны капли воды, в центральную часть поддона, не давая воде попадать в воздухозаборники.

За счет проходящего между водой и воздухом конвективного теплообменного процесса, происходит охлаждение рабочей жидкости.

Центробежный насос градирни обеспечивает замкнутый цикл циркуляции теплоносителя из поддона через промежуточный бак в теплообменник и далее по системе. В случае снижения уровня воды в промежуточном баке, система автоматически пополнятся новой водой из водопровода. В случае же переполнения, излишки воды сбрасываются через переливную трубу водоотводной системы. При одновременно подключении нескольких градирен предусматривается возможность переключения одной из них в резерв.

Нормальное давление воды в трубах перед форсунками составляет около 1.4 атмосфер. Объем поступающей воды рассчитывается исходя требуемой производительности устройства. Работа градирни прекращается при остановке насоса и вентилятора нажатием кнопки «СТОП». В случае остановки работы градирни на продолжительный промежуток времени, необходимо слить воду из поддона и водораспределительной системы градирни при помощи открытия вентилей 1(8), 1(9) , закрыв перед этим вентили 1(2), 1(6).

При контроле над работой градирни требуется постоянное наблюдение за термометрами и манометрами, а так же вести запись показателей температуры жидкости на падче и выходе из градирни, расхода поступающей воды, температуры окружающего воздуха по сухому и влажному термометрам, запись требуется проводить ежегодно. Для стабильной работы градирни, немаловажно проводить ежемесячную замену протекающей в системе жидкости.

Технические характеристики:

Тип градирни «Тополь-250»:

• Производительность — 250000 Ккал/час;

• Количество циркулирующей воды — не более 50 м³/ч;

• Расход воздуха — 42000 м³/ч;

• Расход воды на подпитку — 0,5 м³/ч;

• Количество форсунок — 16 шт.;

• Типоразмер форсунок — 32×16 мм;

• Вентилятор осевой В-06-300 — №12,5;

• Мощность электродвигателя — 4 кВт;

• Число оборотов электродвигателя — 750 об/мин;

• Уровень шума на расстоянии 3 м — 70 дБ;

• Габаритные размеры:

• длина — 3020 мм;

• ширина — 2460 мм;

• высота — 3940 мм;

• Масса без воды — 1550 кг.

Тип градирни «Тополь-500»:

• Производительность — 500000 Ккал/час;

• Количество циркулирующей воды — не более 100 м³/ч;

• Расход воздуха — 55800 м³/ч;

• Расход воды на подпитку — 1 м³/ч;

• Количество форсунок — 25 шт.;

• Типоразмер форсунок — 32×16 мм;

• Вентилятор осевой В-06-300 — №12,5;

• Мощность электродвигателя — 7,5 кВт;

• Число оборотов электродвигателя — 1000 об/мин;

• Уровень шума на расстоянии 3 м — 72 дБ;

• Габаритные размеры:

• длина — 3020 мм;

• ширина — 2460 мм;

• высота — 3940 мм;

• Масса без воды — 1550 кг.

Тип градирни «Тополь-750»:

• Производительность — 750000 Ккал/час;

• Количество циркулирующей воды — не более 150 м³/ч;

• Расход воздуха — 55800 м³/ч;

• Расход воды на подпитку — 1,5 м³/ч;

• Количество форсунок — 40 шт.;

• Типоразмер форсунок — 32×16 мм;

• Вентилятор осевой В-06-300 — №12,5;

• Мощность электродвигателя — 7,5 кВт;

• Число оборотов электродвигателя — 1000 об/мин;

• Уровень шума на расстоянии 3 м — 72 дБ;

• Габаритные размеры:

• длина — 3720 мм;

• ширина — 2460 мм;

• высота — 3940 мм;

• Масса без воды — 1950 кг.

Тип градирни «Тополь-1000»:

• Производительность — 1000000 Ккал/час;

• Количество циркулирующей воды — не более 180 м³/ч;

• Расход воздуха — 55800 м³/ч;

• Расход воды на подпитку — 1,7 м³/ч;

• Количество форсунок — 50 шт.;

• Типоразмер форсунок — 32×16 мм;

• Вентилятор осевой В-06-300 — №12,5;

• Мощность электродвигателя — 7,5 кВт;

• Число оборотов электродвигателя — 1000 об/мин;

• Уровень шума на расстоянии 3 м — 72 дБ;

• Габаритные размеры:

• длина — 4420 мм;

• ширина — 2460 мм;

• высота — 3940 мм;

• Масса без воды — 2350 кг.

Общие указания:

• В маркировании градирни, кроме названия, указана её номинальная производительность в Мкал/час;

• Градирню можно использовать в любых климатических зонах;

• Градирня обеспечивает заданную производительность при температуре воздуха по влажному термометру 18 °С и относительной влажности воздуха 57 %;

• Активная реакция (pH) охлаждаемой воды должна находиться в пределах от 6,5 до 8,5;

• Температура воды на входе в градирню не должна превышать 50 °С;

• Не допускается содержание в воде самовозгорающихся примесей и масла любой концентрации;

• Содержание механических примесей допускается до 120 мг/л.

Теплообменники

Компанией «Укрнефтемаш» выпускаются следующие теплообменное оборудование:

• Кожухотрубчатые теплообменники диаметром 325, 426, 600 и 800 мм;

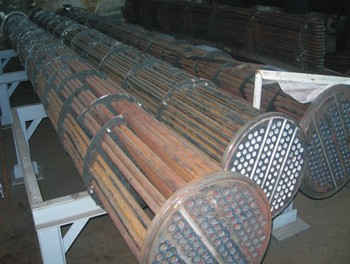

• Теплообменники типа ТП диаметром 400 мм и пучки труб к ним;

• Испарители с паровым зазором для нефтеперерабатывающей промышленности.

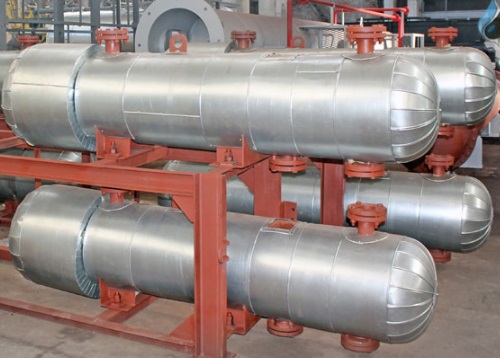

Кожухотрубчатые теплообменники

С помощью данных аппаратов происходит теплообмен жидких и газообразных сред в технологических процессах различных отраслей промышлености.

Виды:

«Т» - теплообменники;

«X» - холодильники;

«К» - конденсаторы.

Исполнение:

тип «Н» - с неподвижными трубными решетками;

тип «К» - с температурным компенсатором на кожухе;

тип «П» - с плавающей головкой;

тип «У» - с У-образными трубами.

Расположение: горизонтальное – «Г» или вертикальное – «В».

Условия эксплуатации:

- климат: умеренный «У» или тропический «Т».

- сейсмоустойчивость - до 7 баллов.

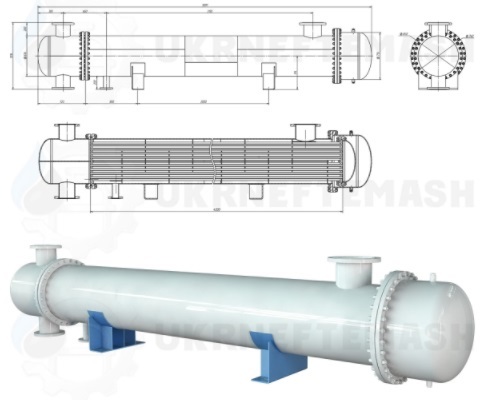

Теплообменник ТН

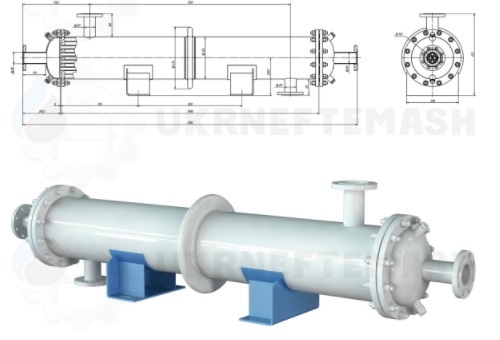

Теплообменник ТК

Теплообменник ТП

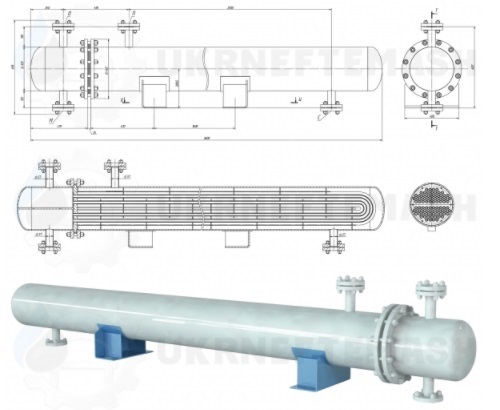

Теплообменник ТУ

Условное обозначение теплообменных аппаратов:

ХХХХ- Х- Х- Х/ХХ- Х- Х- Х- Х- Х ТУ У 28.2-38630650-002:2013

1234- 5- 6- 7/89- 10- 11- 12- 13- 14 ТУ У 28.2-38630650-002:2013, где:

1 - условный диаметр аппарата

2 - вид аппарата

(Т - теплообменник;

X - холодильник;

К - конденсатор)

3 - тип аппарата:

(Н - с неподвижными трубными решётками;

К - с температурным компенсатором на кожухе;

П - с плавающей головкой;

У - с У-образными трубами)

4 - расположение аппарата:

(Г- горизонтально;

В - вертикально)

5 - давление в трубе*

6 - давление в кожухе*

7 - материальное исполнение

8 - диаметр труб

9 - тип труб:

(Г - гладкие)

10 - длина труб

11 - расположение отверстий :

Т - по треугольникам;

К - по квадратам)

12 - количество ходов по трубам

13 - климатическое исполнение по ГОСТ 15150:

(У - для макроклиматического района с умеренным климатом;

Т - для макроклиматических районов, как с сухим, так и с влажным тропическим климатом)

14 - И - с деталями для крепления изоляции и изоляцией
