Tranter – шведская компания, предлагающая комплексные решения в области теплообмена для заказчиков по всему миру. Первоначально компания производила гладкотрубные змеевики собственной разработки, а в 1972 году к линейке выпускаемой техники были добавлены пластинчатые теплообменники. Приобретение немецкого производителя кожухо--пластинчатых теплообменников Pressko в 2008 г. не только позволило расширить номенклатурный ряд, но и основать экспертно-сервисный Центр в области сварки.

Современная конструкция пластин и уплотнений позволяет резко сократить площадь, необходимую для монтажа пластинчатых теплообменников Tranter по сравнению с кожухотрубными теплообменниками для сложных условий эксплуатации. Каждая модель проектируется с использованием компьютерных технологий и проходит контроль качества на всех стадиях производства, включая пуско-наладку у заказчика.

Оборудование Tranter

Пластинчатые теплообменники Tranter
Кожухо-пластинчатые теплообменники Tranter
Сварные теплообменники MAXCHANGER Tranter
Теплообменники PLATECOIL с гладкими поверхностями Tranter

Пластинчатые теплообменники Tranter

Агрегаты пластинчатого типа обеспечивают высокую отдачу тепловой энергии от одной рабочей среды к другой или от пара к жидкости. Пластинчатый теплообменник имеет модульную конструкцию, состоящую из рам, соединительных элементов и пластин особой геометрии, которая обеспечивает 100%-эффективную отдачу тепла во время эксплуатации. Путем использования пластин различных типов с различными характеристиками, пластинчатые теплообменные агрегаты задействуют во многих сферах деятельности человека.

Технические особенности:

Расчетное давление до 27,5 бар
Расчетная Т: от -30 ºC до +180 ºC
Расход до 5000 м3/ч
Размеры подсоединений от Ду25 (1”) до Ду500 (20”)

Конфигурации проходов:

Большинство блоков разработано для проходов один проход/один проход, в результате чего все патрубки смонтированы на одной неподвижной концевой раме, однако, добавление одной или нескольких поворотных пластин в один пакет позволяет создавать многоходовые или многофункциональные аппараты.

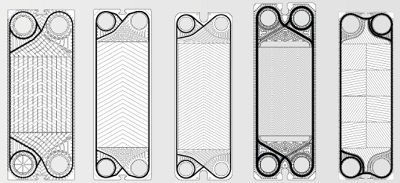

Конфигурации пластин агрегатов Tranter:

Типоразмерный ряд разборных теплообменников Tranter:

Позиция	D, мм	Высота H, мм	Присоединение Ду	B, мм	E, мм	F, мм
GC-008 PI	72	774	25/32	180	640	60
GC-009 P/PI	90	725	40	250	555	100
GC-016 P/PI/N	140	832	50/65	320	592	135
GC-026 N	220	1166	100	450	779	226
GC-026 P	220	1265	100	450	779	226
GC-044 N	220	1166	100	450	1189	226
GC-044 P	220	1675	100	450	1189	226
GC-051 N	300	1730	150	5	1143	300
GC-051 P	300	1730	150	630	1143	300
GC-054 N	300	1730	150	5	1143	300
GC-054 P	300	1730	150	630	1143	300
GC-060 P	350	1700	200	825	910	420
GD-009 P/PI	90	725	40	250	555	100
GD-013 P/PI	140	832	50/65	320	592	135
GD-016 P/PI	140	832	50/65	320	592	135
GD-026 P	220	1265	100	450	779	226
GD-042 P	220	1675	100	450	1189	226
GF-097 N	369	2329	200	825	1503	380
GF-187 N	369	3298	200	825	2473	380
GL-013 N/NI	140	832	50/65	320	592	135
GL-013 P/PI	140	832	50/65	320	592	135
GL-016 PI	140	832	50/65	320	592	135
GL-085 N/P	360	1985	300	1060	1140	570
GL-145 N/P	360	2565	300	1060	1720	570
GL-205 N/P	360	3215	300	1060	2300	570
GL-230 N	450	3172	450	1510	2090	700
GL-230 P	450	3172	450	1540	2090	700
GL-330 N	450	3782	450	1510	2700	700
GL-330 P	450	3782	450	1540	2700	700
GL-430 N	450	4392	450	1510	3310	700
GL-430 P	450	4392	450	1540	3310	700
GX-007 PI	72	774	25/32	180	640	60
GX-026 N	220	1166	100	450	779	226
GX-026 P	220	1265	100	450	779	226
GX-042 N	220	1166	100	450	1189	226
GX-042 P	220	1675	100	450	1189	226
GX-051 N	300	1730	150	5	1143	300
GX-051 P	300	1730	150	630	1143	300
GX-060 P	350	1700	200	825	910	420
GX-085 N/P	360	1985	300	1060	1140	570
GX-091 P	300	2390	150	626	1800	285
GX-100 P	350	1700	200	825	910	420
GX-118 P	300	2870	150	626	2280	285
GX-140 P	350	1700	200	825	910	420
GX-145 N/P	360	2565	300	1060	1720	570
GX-205 N/P	360	3215	300	1060	2300	570
GX-265 N/P	360	3795	300	1060	2880	570
GX-325 N/P	360	4375	300	1060	3460	570
GX-64 P	300	1910	150	626	1320	285

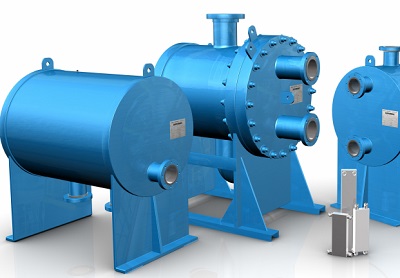

Кожухо-пластинчатые теплообменники Tranter

Кожухо-пластинчатые теплообменные агрегаты разработаны специально для распределения напряжения в системе. В конструкции аппарата отсутствуют уплотнения, которые могут выходить из строя, а также трубки, в которых может возникать вибрации при неблагоприятных условиях потока. Конструкция теплообменника полностью сварная круглая или продолговатая со сварными швами по отверстию.

Серия MAXCHANGER включает две конфигурации: модель MX-12 – 305 мм (12 дюймов) и модель MX-24 – 610 мм (24 дюйма). Количество используемых пластин может изменяться в зависимости от теплового режима. Имеются одно- и многоканальные конфигурации.

Повышенные характеристики кожухо-пластинчатых теплообменников Tranter предназначены для еще более тяжелых условий работы в качестве конденсатора, испарителя, теплообменника в системе с рабочей средой газ/ жидкость, а также – в химической промышленности в составе систем для различных технологических процессов.

Технические характеристики:

Макс. поток: без ограничений*
Макс. рабочее давление: до 100 бар
Диапазон температур: -195°С – +900°С
Присоединения: Ду25-Ду700
Фланцы, под приварку, резьба

Сварные теплообменники MAXCHANGER®

Сварные теплообменные агрегаты данной серии обладают компактными размерами и высокой производительностью. Конструкция - цельносварная пластинчатая. Особенности: различные конфигурации пластин позволяют достигать универсальности в использовании.

Технические характеристики:

Номинальное давление: 82,7 бар изб. (1200 фунт/кв.дюйм изб.)
Номинальная температура: 538℃ (537,78 ℃)
Maкс. подключения: 50 DIN (2 дюйма ANSI)
Maкс. площадь поверхности: 4,1 м2 (44 фут2)a
Стандартный материал пластин: 316 SS и титан
Стандартный материал кожуха: 316 SS и титан
Два блока могут быть соединены параллельно или последовательно для достижения 8,2 м2 (88 фут2).
Присоединения: Ду25-Ду50 стандартное – резьба, возможны опции.

Область использования:

В качестве испарителя или конденсатора – в индустриальных холодильных системах, рефрижераторах;
В пищевой промышленности, химической отрасли – для охлаждения жидкостей, непрерывного подогрева горячей воды, охлаждения воды, корпусов;
В качестве теплообменника – в военно-морском флоте на кораблях, где применяется теплообменное оборудование, использующее морскую воду;
В технологических процессах нефте-химической отрасли для алкилирования растворов каустика/плавиковой кислоты;
В технологических процессах охлаждения смазочных масел, других рабочих сред;
В инженерных системах в качестве оборудования для очистки топлива, охлаждения воды и др.

Теплообменники Tranter PLATECOIL с гладкими поверхностями

Погружной агрегат Tranter PLATECOIL® имеет тонколистовую антикоррозийную конструкцию с рядом каналов через которые протекает хладагент. С помощью данного оборудования осуществляется эффективное и равномерное терморегулирование для погружного нагрева, сосудов с кожухом, реакторов или кожухов осушителей, в кипящем слое или конфигурированных как газовая фаза устройств рекуперации тепла. Модельный ряд включает 300 различных типоразмеров со следующими параметрами: шириной от 305 мм до 1090 мм (12… 43 дюймов), длиной 585…3630 мм (23…143 дюймов).

Сферы применения теплообменников PLATECOIL:

Устранения барботажа для уменьшения потребления воды и пара
Извлечение вторичной энергии из влаги, влажных топочных газов при температурах от 67°C (150°F)
Восстановление низкопотенциальной тепловой энергии из сливов
Повышение экономичности существующих баков и сосудов с использованием модификационных элементов на хомутах.
