Funke
Funke
Каталоги Funke:
Каталог Funke масляные охладители турбонаддува TPLКаталог Funke масляные радиаторы с воздушным охлаждением OKANКаталог Funke морские теплообменникиКаталог Funke паяные теплообменники GPL GPLKКаталог Funke паяные теплообменники из нержавейки GPL-BКаталог Funke пластинчатые паяные теплообменникиКаталог Funke пластинчатые теплообменники с уплотнениямиКаталог Funke пластинчатые теплообменникиКаталог Funke трубчатые теплообменникиКаталог Funke электрические маслоподогревателиКаталог Funke кожухотрубные теплообменникиКаталог Funke корпусные и пластинчатые теплообменникиКаталог Funke масловоздушные теплообменникиКаталог Funke масляные охладители из нержавейки TPLB
Немецкая Funke GmbH, основанная в 1974 году, более 40 лет производит высококачественные теплообменники. Компания имеет широкую дистрибьюторскую сеть. Каждый теплообменник проходит всесторонний контроль качества при изготовлении и сборке. Он включает в себя проверку комплектующих и опрессовку готового изделия. Дистрибьюторы компании Funke осуществляют сервисное гарантийное и послегарантийное обслуживание установленного оборудования и техническое консультирование с учетом всех особенностей объектов. Компания обеспечивает широкий спектр дополнительных услуг по подбору и поставке оборудования, техническому проектированию, комплектации тепловых пунктов сопутствующим оборудованием ведущих европейских производителей.
Конструкция/материалы:
Оборудование Funke:
- Пластинчатые теплообменники
- Серия FP
- Серия FPDW
- Паяные теплообменники
- Серия GPLB
- Серия GPL
- Серия GPLK
- Серия TPL
- Серия NPL
- Цельносварные пластинчатые теплообменники
- Серия FunkeFlex FPF
- Серия FunkeFlex FPB
- Кожухотрубные теплообменники
- Стандартное исполнение
- Специальное исполнение
- Масловоздушные охладители OKAN
- Серия OKAN 2.79
- Серия OKAN E
- Электромаслоподогреватели

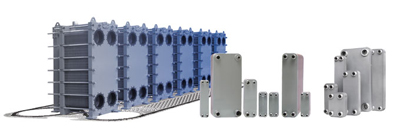

Пластинчатые теплообменники
Компания FUNKE предлагает обширный ассортимент пластинчатых теплообменников с учетом практически любых требований, в частности, машино- и приборостроения. Специальная система Off-Set с асимметричными каналами, разработанная FUNKE, позволяет создавать высокоэффективные и недорогие аппараты, в которых поверхность используется на 17% более эффективно (в зависимости от конструкции) по сравнению с обычными пластинчатыми теплообменниками.
Технические преимущества пластинчатых теплообменников:
- Сокращение площади, занимаемой теплообменным оборудованием. Компактность достигается за счет того, что в ПТО коэффициент теплопередачи имеет более высокое значение. Теплопередающая поверхность пластины составляет 99,0-99,8% от общей площади пластины. Присоединительные порты находятся на одной стороне теплообменника, что упрощает его монтаж и подключение. Кроме того, при проведении ремонтных работ требуется ремонтная площадка гораздо меньшей площади.
- Низкие потери давления в теплообменнике. Снижение расхода электроэнергии на электрические насосы. Пластинчатый теплообменник по конструкции позволяет плавно менять общую ширину канала. Снижение максимальной величины допустимых гидравлических потерь может быть достигнуто путем увеличения количества каналов. Снижение гидравлического сопротивления позволяет снизить расход электрической энергии на насосах.
- Низкие трудозатраты при ремонте оборудования
- Короткие сроки ремонта оборудования. Проведение периодических ремонтов всегда связано с проведением разборно-сборочных работ. Разбор кожухотрубного теплообменника является весьма сложным инженерным мероприятием. Извлечение трубного пучка возможно только с использованием подъемных механизмов и занимает достаточно длительный период времени. При проведении ремонтных работ пластинчатого варианта нет необходимости применения подъемных механизмов. Проведение ремонта осуществляется бригадой из 2-3 человек и занимает достаточно короткий промежуток времени.
- Самоочищаемость
- Высокий КПД теплообменника. Конструкция пластинчатого теплообменника позволяет плавно менять поверхность теплообмена для увеличения мощности. При расширении производства часто возникает необходимость увеличить мощность оборудования. Достаточно добавить необходимое количество пластин без замены всего элемента.
- Компания Funke имеет широкий типоразмерный ряд по каждому типу оборудования. Кроме пластинчатых разборных и паяных теплообменников Funke производит воздушные калориферы и кожухотрубные теплообменники. Такой ассортимент продукции способен удовлетворить любые пожелания заказчика.
- Компания Funke осуществляет как гарантийное, так и послегарантийное обслуживание своего оборудования.

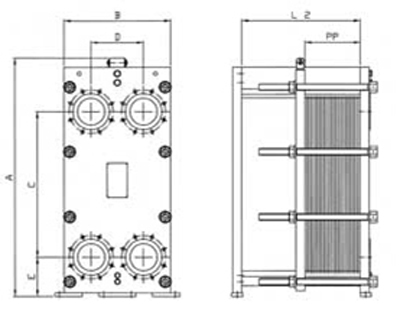

Пластинчатые разборные теплообменники с уплотнениями. Серии FP, FPDW
Серия FP
Серия FP стандартная, теплообменники состоят из пакета гофрированных теплообменных пластин. Пластины оснащены уплотнениями, которыми уплотняются и разделяются друг от друга каналы протекания.
Максимальные значения эксплуатации для пластинчатых теплообменников определяются конструкционными особенностями:
- Максимальное рабочее давление: 10 бар (1,0 МПа), 16 бар (1,6 МПа), 25 бар (2,5 МПа).
- Максимальная рабочая температура: в зависимости от материала уплотнения пластин до +195 С.
Серия FPDW
Теплообменники серии FPDW применяются в промышленности с повышенными требованиями к оборудованию, в котором надо исключить любую возможность смешения сред даже при возникновении аварийной ситуации. Каждая пластина состоит из 2-х профилированных пластин толщиной 0,35 мм (2*0,35), которые одновременно штампуются на пресс-формах. Пластины свариваются по всему диаметру отверстий для прохода теплообменных сред (лазерная сварка), образуя, таким образом, одну пластину повышенной надежности. Между двумя сваренными пластинами находится, так называемая, полость организованной протечки, небольшой воздушный зазор. При возникновении протечки теплообменника, например, вследствие образования трещины в одной из пластин в процессе эксплуатации, теплообменная среда вытекает через данный проем наружу без смешения с другой средой.
Типоразмерный ряд:
- FPDW 05 (0,05 m2/DN 1'')
- FPDW 16 (0,16 m2/DN 50/2'')
- FPDW 19 (0,19 m2/DN 80/3'')
- FPDW 205 (0,21 m2/DN 100/4'')
- FPDW 31 (0,3 m2/DN 100/4'')
- FPDW 50 (0,5 m2/DN 100/4'')
- FPDW 80 (0,8 m2/DN 150/6'')
- FPDW 100 (1,0 m2/DN 200/8”)

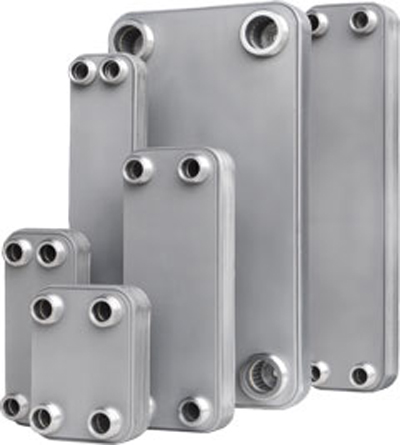

Паяные теплообменники
Серии TPL, GPL и GPLK отличаются высокой мощностью теплопередачи при низких потерях давления. Термодинамически оптимизированный профиль рельефных пластин из нержавеющей стали, а также специальные встроенные турбулентные пластины FUNKE (TPL) создают высокотурбулентный поток даже при незначительной пропускной способности. Это позволяет максимально эффективно использовать доступную поверхность теплообмена и добиться крайне эффективной теплопередачи. Кроме того, турбулентное течение способствует высокому эффекту самоочистки, который обеспечивает длительный срок службы и сводит к минимуму затраты на техобслуживание. Паяные пластинчатые теплообменники FUNKE применяются при высоких значениях давления и температуры и отличаются компактными размерами. Площадь поверхности теплообмена производимых аппаратов находится в пределах от 0,02 м. кв. до 1500 кв.м.
В сфере производства паяных теплообменников компания располагает обширной программой по стандартным и специальным исполнениям для более «тяжелых» случаев применения, таких как машино- и приборостроение, а также для случаев применения, не требующих больших затрат, например, в системах домашнего водоснабжения.
Преимущества пластинчатых паяных теплообменников FUNKE:
- Компактная конструкция, небольшой вес
- Большая тепловая мощность благодаря особенному профилю пластин и дополнительно встроенным турбулентным пластинам;
- Серии для специальных случаев применения, например, охлаждение масел и газов;
- Длительный срок эксплуатации при минимальном уходе;
- Широкий спектр применений при использовании новейших ноу-хау из различных областей индустрии и других отраслей теплопередающих технологий.

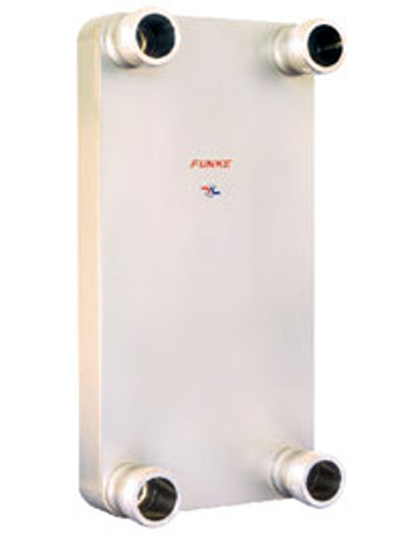

Серия GPLB
Области применения: Разнообразные возможности применения, также в специальных областях химической промышленности и в лабораториях, где применяются высококоррозийные среды, такие как термомасла. В бытовом оборудовании в качестве разграничения контуров, например, в системах центрального отопления, солнечных установках и тепловых насосах, а также в системах напольного отопления и для нагрева производственной воды.
Теплообменники без применения цветных металлов из спаянной нержавеющей стали пригодны для систем с питьевой водой.
Материал - 100% нержавеющая сталь.
Серии GPL, GPLK
Теплообменные пластины с V-рельефом для универсального применения при использовании сред с низким коэффициентом вязкости.
Теплообменники серии GPL, GPLK отличает гармоничное соотношение высокой мощности теплопередачи и низких потерь давления. Даже при небольшом расходе сред термодинамически оптимально подобранный профиль пластин приводит к высокой турбулентности потока, благодаря которому достигается максимально эффективное использование площади теплообмена и наблюдается сильный эффект самоочистки.
Среды
- вода / вода
- масло / вода
- многие другие (в зависимости от коэффициента сопротивления и вязкости материалов)

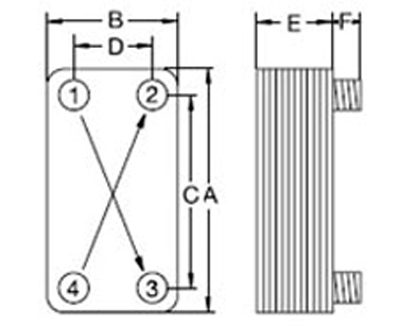

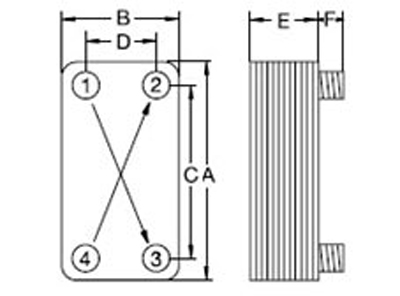

Серия GPL
- Теплая сторона ВХОД
- Холодная сторона ВЫХОД
- Теплая сторона ВЫХОД
- Холодная сторона ВХОД

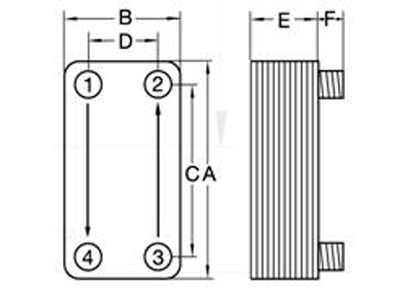

Серия GPLK
- Теплая сторона ВХОД
- Холодная сторона ВЫХОД
- Теплая сторона ВЫХОД
- Холодная сторона ВХОД
Серия TPL
- Теплая сторона ВХОД
- Холодная сторона ВЫХОД
- Теплая сторона ВЫХОД
- Холодная сторона ВХОД
Серия TPL разработана специально для случаев применения в машино- и приборостроении (например, охлаждение гидравлических и моторных масел). Объем проточных каналов теплообменников данной серии до 80 % больше объема каналов аппаратов с классическими теплообменными пластинами. Благодаря специальным турбулентным пластинам, диагональному потоку сред и максимально широкому диаметру присоединений достигается огромная мощность теплопередачи. По сравнению со стандартными теплообменниками при использовании сред с высокой степенью вязкости размеры аппаратов могут быть значительно меньше.
Серия NPL
Теплообменники повышенной надежности с двойными пластинами серии GPLS (устойчивы к применению аммиака, синтетических масел и др.)
Цельносварные пластинчатые теплообменники
Серия FunkeFlex FPF
Конструкция и принцип работы:FunkeFlex FPF представляет собой цельносварной пластинчатый теплообменник без уплотнений, ядром которого является сварной пакет пластин из нержавеющей стали. Многочисленные параметры, такие как конструкция, габариты, соединения, встроенные элементы и т. д., задаются произвольно либо доступны в виде опций. За счёт гибкого выбора режима потока, а также пластин различного профиля (Tubular, Chevron и Dimple) применение теплообменников возможно практически во всех сферах тепловых процессов. При максимальной поверхности теплообмена 8 000 м2 теплообменник FunkeFlex удовлетворяет всем требованиям, предъявляемым к гибкому в применении теплообменнику.
Технические характеристики:
- макс. допустимое рабочее давление: 40 бар (g)
- мин. допустимое рабочее давление: -1 бар (g)
- макс. допустимая рабочая температура: 600°C
- мин. допустимая рабочая температура: -40°C.

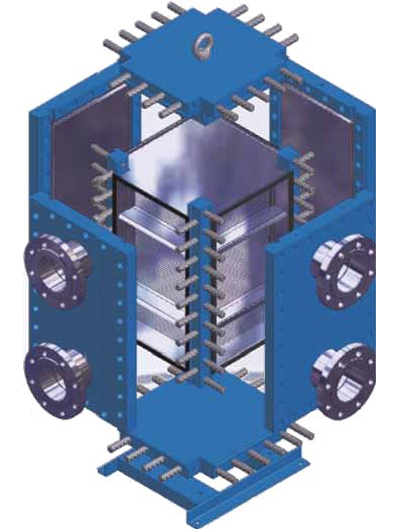

Серия FunkeFlex FPB
Конструкция и принцип работы: FunkeBlock представляет собой цельносварной пластинчатый теплообменник со съёмными уплотнёнными плитами, сердцевиной которого является сварной пакет пластин. Сердцевина теплообменника, как и все детали, контактирующие со средами, изготовлена из нержавеющей стали и, в отличие от стандартного корпуса, проектируется индивидуально. Стандартизированная конструкция компактного теплообменника FunkeBlock убедительна благодаря плоским плитам, высокоэффективной теплопередаче и высокой плотности поверхностей нагрева м2 / м3 свободного пространства. Важной характеристикой теплообменника FPB является возможность его промывки.
Посредством выбора профиля сварных пакетов пластин – Tubular, Chevron и Dimple – возможно подобрать теплообменник в соответствии с режимами потока и характеристиками различных сред и применений.
Выбор уплотнений зависит от их устойчивости к средам и температурам.
Технические характеристики:
- макс. допустимое рабочее давление: 32 бар (g)
- мин. допустимое рабочее давление: -1 бар (g)
- макс. допустимая рабочая температура: 300°C
- мин. допустимая рабочая температура: -40°C
Кожухотрубные теплообменники
Кожухотрубный теплообменник представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.
Преимущества кожухотрубных теплообменников:
- четкое решение поставленных задач благодаря широкому модельному ряду выпускаемой продукции, соответствующей всем основным международным стандартам и директивам (таким как DGRL, ASME, TEMA, API)
- оптимальное конструкторское исполнение согласно расчетам лидирующего программного обеспечения (например, HTRI)
- безотказная работа даже в условиях агрессивных сред
- надежность в эксплуатации при высоких значениях давлений и температур
- низкая склонность к загрязнению благодаря оптимизированному процессу течения сред
- высокая безопасность в эксплуатации с минимизацией риска смешения рабочих сред
- разумная и надежная конструкция
- низкие капиталовложения в силу приемлемых затрат на производство
- простота в чистке, разборке
Стандартное исполнение:
Теплообменники FUNKE серии TDW (Turbo-Spin) очень компактны, имеют плавающий трубный пучок и разработаны для охлаждения гидравлических масел или маслозаменяющих жидкостей.
Площадь поверхности теплообмена находится в пределах от 0.15 м2 до 4.00 м2. Теплообменники могут быть разработаны как со стандартными, так и с значительно измененными геометрическими параметрами.
Спирально закрученный поток в межтрубном пространстве обладает высоким коэффициентом теплопередачи и образуется набором спиральных блоков. Шаг спирали подбирается из учета особенностей течения.
BCF/P, CCF/P, SSCF/P - Теплообменник для универсального использования в модульных системах
CCFA/SSCFA - Теплообменник серии CCFA является отдельной модификацией аппаратов серии BCF для использования в качестве газового охладителя.
SWF/P, SSWF/P -Теплообменники повышенной надежности SWF
CPS (стандарт CP) модельный ряд спроектирован на базе типа BEW международного стандарта TEMA и представляет собой нормализированный ряд теплообменников специального исполнения.
Специальное исполнение

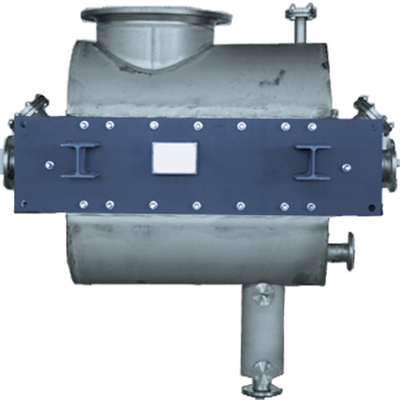

Модельный ряд WRA 200 спроектирован специально для случаев охлаждения выхлопных газов
CP. Теплообменник FUNKE стандарта CP имеет прямые трубы и разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.
A100. Теплообменники FUNKE стандарта A100 разработаны в соответствии со стандартом CP и применяются исключительно в качестве газоохладителя.
Теплообменник C100 используется, главным образом, для случаев, где к требованиям разъемного трубного пучка, хороших возможностей очистки добавляются жесткие требования к уплотнениям со стороны трубного пространства.
Теплообменник типа C200 используется универсально. Исходя из особенностей конструкции аппарат может служить как конденсатор, охладитель или подогреватель различных жидкостей, газов, паров как при высоких значениях давления, так и при вакууме.
C300. Благодаря особенностям конструкции теплообменник типа C300 используется универсально. Внутренние U-трубы присоединены к единственной зафиксированной трубной решетке и позволяют эксплуатировать теплообменник при очень высоких значениях температур и давлений.
C400. Теплообменник FUNKE стандарта C400 имеет разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.
C500. Теплообменник C500 используется, главным образом, для случаев, где к требованиям разъемного трубного пучка, хороших возможностей очистки добавляются жесткие требования к надежности в эксплуатации.

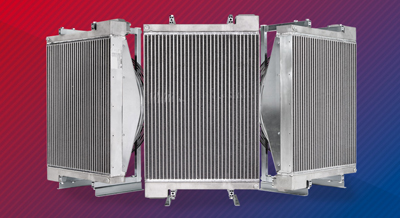

Масловоздушные охладители OKAN
Широкий модельный ряд масловоздушных охладителей может быть дополнена многочисленными индивидуальными разработками.
В первую очередь, это касается серии охладителей Okan 2.79, которая может быть адаптирована к различным требованиям заказчика благодаря своей модульной конструкции. Например, возможны специальные исполнения для морских и офшорных приложений или для установки во взрывоопасных зонах.
Кроме того, доступна серия Okan E. Масловоздушные охладители серии Okan E специально разработаны для стандартных применений в области промышленной гидравлики, которая не предъявляет никаких особых требований к оснащению масловоздушного охладителя.
Основным компонентом является алюминиевый радиатор пластинчато-ребристой конструкции со стерженьковым оребрением, конструкция которого показана ниже. Для обеспечения оптимального теплообмена маслопроводы оснащены турбулизирующими ребрами. Вентилятор, установленный за радиатором, работает обычно на отток воздуха. Конструкция ребер, лопастей вентилятора и мощность двигателя, оптимально подобранные с аэро- и термодинамической точек зрения, способствуют достижению высокой охлаждающей мощности.
Преимущества масловоздушных охладителей FUNKE:
Компания FUNKE получила большой опыт расчета кожухотрубных и пластинчатых теплообменников после пополнения спектра продукции в конце 90-х годов масловоздушными аппаратами от торговой марки «Langerer and Reich». FUNKE предоставляет оптимальное решение для всех основных сфер промышленности.
Широкий выбор стандартизированной продукции делают возможным применение масловоздушных теплообменников в решении обширного диапазона задач, 16 типоразмеров серии OKAN доступны с коэффициентом теплопередачи до 2,5 кВт/К и, в зависимости от условий эксплуатации, в одно- и многоходовых модификациях.
Для отдельных случаев применения конструкция аппарата подбирается индивидуально.
Достоинства масловоздушных охладителей FUNKE:
- Низкие затраты на 1 кВт охлаждающей мощности
- Надежная и компактная конструкция, выполненная по высоким стандартам качества
- Широкие возможности дополнительного оснащения и комбинирования
- Возможность разработки конструкции с учетом требований заказчика
- низкие затраты на установку
- Изменяемое установочное положение
- Высокая доступность при долгом сроке службы
- Техобслуживание практически не требуется
Применение: Охлаждение масел, гидравлических жидкостей и эмульсий с помощью окружающего воздуха, особенно в машино- и приборостроении, а также в области производства строительных машин и спецтехники. В качестве дополнительного охладителя для покрытия пиковой нагрузки (летом) в условиях отсутствия воды или слишком высокой стоимости прокладки трубопроводов

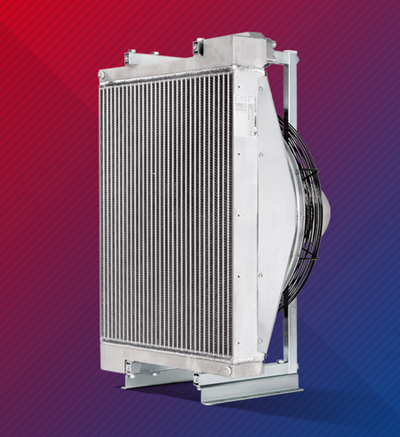

Серия OKAN 2.79
Эксплуатационные характеристики:
- 13 типоразмеров
- Макс. охлаждающая мощность: ок. 6,2 кВт/К
- Макс. рабочая температура: для масла 100°С, для эмульсии 90°С
- Макс. рабочее давление, статическое: 16 бар (типоразмер от 15 до 10 бар)
- Температура окружающего воздуха: от -20 °C до +40 °С
- Площадь поверхности сердцевины радиатора: от 0,05 до 1,44 м²
- Привод вентилятора: электродвигатель переменного тока, электродвигатель постоянного тока, гидравлический двигатель
- Доступен до типоразмера 10 в одно- и трехходовом исполнении

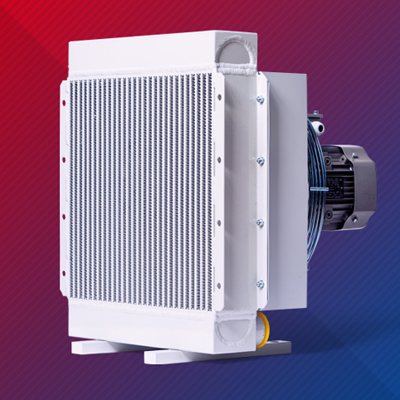

Серия OKAN E
Эксплуатационные характеристики:
- 7 типоразмеров
- Макс. охлаждающая мощность: ок. 1,9 кВт/K
- Макс. рабочая температура: для масла 100°С, для эмульсии 90°С
- Макс. рабочее давление, статическое: 26 бар
- Температура окружающего воздуха: от -20°C до +40°С
- Площадь поверхности сердцевины радиатора: от 0,08 до 0,5 м²
- Привод вентилятора: электродвигатель переменного тока
- Дополнительные соединения для контроля температуры и давления

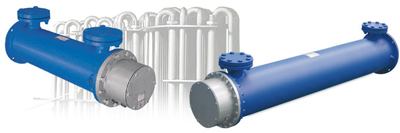

Электромаслоподогреватели
Аппараты служат для оптимизации работы машин и механизмов благодаря применению электрических маслоподогревателей для таких рабочих сред, как масла и легковоспламеняющиеся жидкости группы 2 по стандарту DGRL 97/23/EG, а также эмульсий.
Технические характеристики:
- Мощность 3 - 100 кВт
- Макс. давление: 25 / 16 бар
- Макс. температура на выходе: 80°C
- Макс раб температура:200°C
Конструкция/материалы:
- Нагревательный элемент из согнутных U-образных трубок
- Материал кожуха: нержавеющая сталь
- Снабжен термостатом.
- Funke
Подогреватели такого типа часто используют в механизмах и установках внутреннего и наружного применения с заданными технологическими параметрами. Компания FUNKE предлагает широкий спектр подогревателей 11 типоразмеров стандартного исполнения отопительной мощности от 3 до 100 кВт.
Нагреваемая среда, находящаяся в кожухе, омывает U-образные стержни с электрическими нагревательными вставками. Расстояние между перегородками подобрано таким образом, чтобы обеспечить требуемые гидравлические скорости потока. Тепловая нагрузка в таком случае будет близка к оптимальному значению около 2 Вт/см². Даже при минимальном расходе и температуре входа около 60°C, температура поверхности нагревательных элементов составляет всего 110°C, что препятствует коксованию масла. Встроенный ограничитель температуры настраивается на 80°C.
