Термо Северный Поток - teploobmenniki.pro

В качестве основной продукции «Термо Северный поток» выпускает оребренные пластинчатые газовоздушные рекуператоры тепла ОПТ-типа, а также теплообменники газ-жидкость ВП-ОПТ и паровые и водяные котлы-утилизаторы. Усилиями работников компании было изготовлено и отгружено более 200 теплообменников различного типа и общей массой около 700 тонн. Совокупное количество выполненных проектов по смежным задачам давно превысило тысячи. «Термо Северный поток» гордится тем, что выполняет полный цикл работ по разработке и производству теплообменного оборудования без привлечения контрагентов и субподрядчиков.

В качестве заказчиков продукции предприятия выступают как ведущие отечественные, так и зарубежные предприятия.

• Газовоздушные рекуператоры тепла ОПТ-типа

Главной особенностью рекуператоров ОПТ-типа является использование оребренных панелей — стальных листов, на которых методом высокочастотной сварки установлены продольные ребра. С целью организации перекрестного тока теплоносителя и нагреваемой среды поверхности теплообменника установлены слоями: среда-теплоноситель-среда.

Испытания показывают, что теплообменники ОПТ-типа, выполненные из стальных листов толщиной 1,5 мм, обладают следующими особенностями:

• низкая инерционность;

• высокая термопластичность.

Сравнение характеристик кожухотрубного рекуператора и рекуператора ОПТ-типа:

• Длина — 3340 мм / 1000 мм;

• Ширина — 5655 мм / 2000 мм;

• Высота — 2090 мм / 1500 мм;

• Вес — 12 т / 3 т.

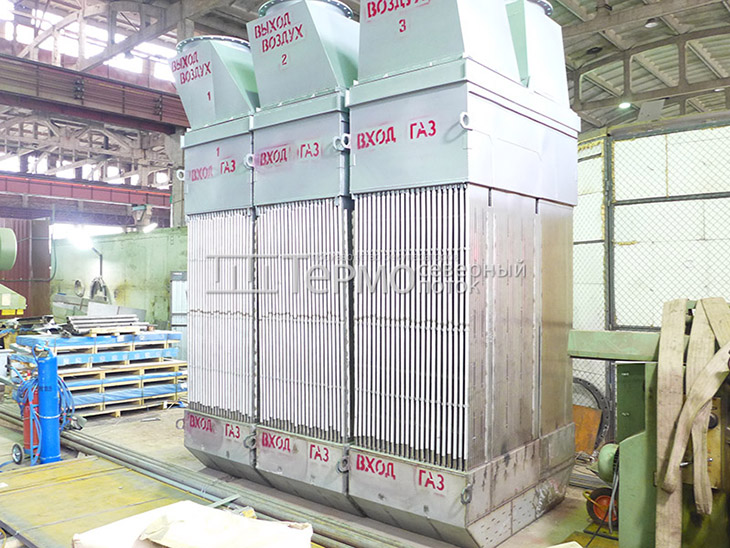

Характеристики:

• Вес — 47 000 кг;

• Тепловая мощность — 47 476 кВт;

• Применение — нагрев воздуха на дутьё печи;

• Температура дымовых газов — 1000 °С;

• Температура нагретой среды — 450 °С.

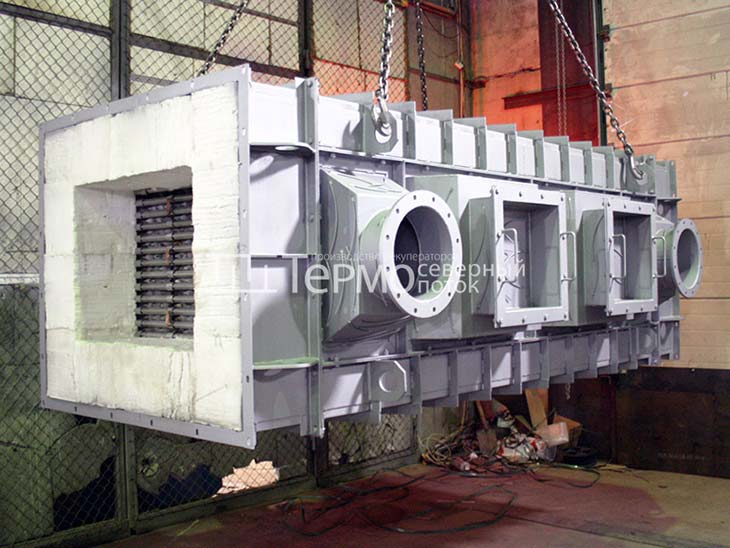

Характеристики:

• Вес — 740 кг;

• Тепловая мощность — 471 кВт;

• Применение — подогрев дутья;

• Температура дымовых газов — 1000 °С;

• Температура нагретой среды — 405 °С.

• Вес — 20 000 кг;

• Тепловая мощность — 7364 кВт;

• Применение — подогрев дутья;

• Температура дымовых газов — 500 °С;

• Температура нагретой среды — 300 °С.

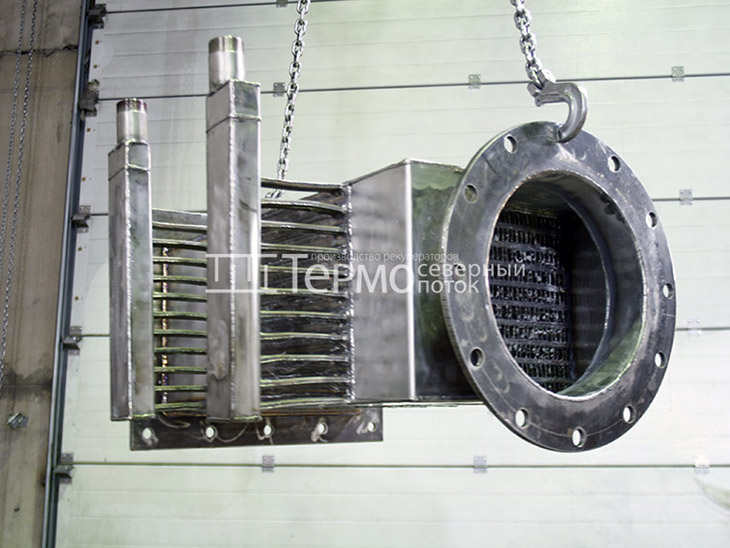

Теплообменники ВП-ОПТ типа «газ-жидкость» используются, когда предпочтительным способом вывода сбросного тепла является жидкость. Как и в случае с рекуператором ОПТ-типа, особенностью данного теплообменника является использование в конструкции оребренных панелей – листов стали к которым высокочастотной сваркой приварены продольные ребра/

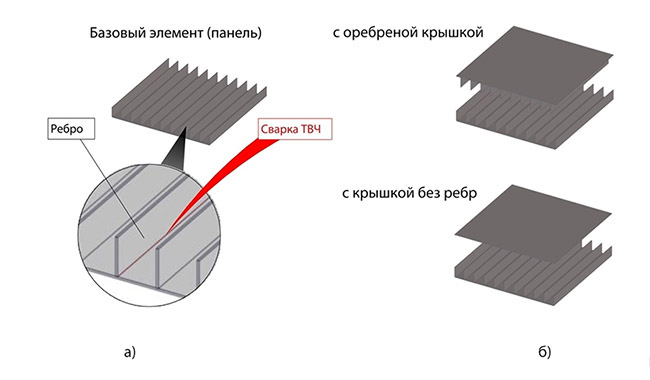

Теплообменники ВП-ОПТ включают два варианта конструкции газового элемента модуля:

• тип «с оребренной крышкой» — перекрытие базовой панели оребренной панелью;

• тип «крышка без оребрения» — перекрытие базовой панели стальным листом.

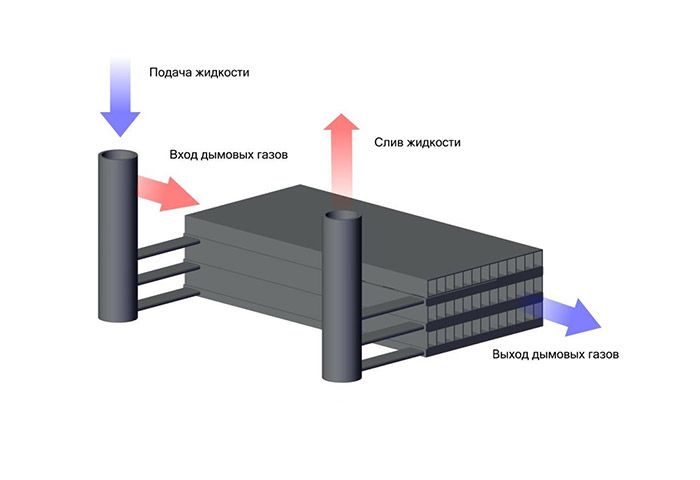

Принципиальная схема теплообменника ВП-ОПТ типа «газ-жидкость»: Совпадение направления движения жидкости и дымовых газов в теплообменнике носит название «прямоток» или согласованное течение сред. Обратный случай, при расположении подачи жидкости и входа дымовых газов в противоположных концах теплообменника называется «противотоком» или встречным течением сред. Чаще всего в производстве используется схема теплообменника с противотоком, т.к при всех прочих равных условиях он является более эффективным.

• Вес — 583 кг;

• Тепловая мощность — 108 кВт;

• Применение — подогрев воды;

• Температура нагретого воздуха — 205 °С;

• Температура остуженного воздуха — 50 °С.

• Вес — 840 кг;

• Тепловая мощность — 176 кВт;

• Применение — подогрев воды;

• Температура уходящих газов — 240 °С;

• Температура нагретой среды — 55 °С.

• Вес — 354 кг;

• Тепловая мощность — не указана;

• Применение — сбор конденсата;

• Температура уходящих газов — 120 °С;

• Температура остуженных газов — 30 °С.

• Вес — 520 кг;

• Тепловая мощность — не указана;

• Применение — охлаждение уходящих газов;

• Температура уходящих газов — 160 °С;

• Температура воды — 40 °С.

• Вес — 140 кг;

• Тепловая мощность — 253 кВт;

• Применение — подогрев воды на ГВС;

• Температура уходящих газов — 457 °С;

• Температура нагретой среды — 65 °С.

• Вес — 1180 кг;

• Тепловая мощность — 755 кВт;

• Применение — нагрев воды;

• Температура уходящих газов — 350 °С;

• Температура нагретой среды — 90 °С.
