REFRION

Каталоги REFRION:

Основанная в 2002 году компания Refrion это современное и передовое предприятие занимающееся разработкой и производством широкого ассортимента драйкулеров, градирен, конденсаторов и прочего теплообменного оборудования. В настоящее время холдинг Refrion включает в себя несколько производственных предприятий (Refrion S.r.l, R.M.S S.r.l и Refrion Kaltetechnik Gmbh), на которых трудятся более сотни специалистов с высочайшей квалификацией и многолетним опытом.

Стараниями сотрудников, фирмы Refrion, были успешно созданы и внедрены в производство технологии и конструктивные решения, соответствующие современным требованиям и стандартам производства, что позволило предприятию доказать свою эффективность и выйти на мировой рынок производства теплообменного оборудования.

Оборудование REFRION:

Воздушные конденсаторы
Сухие градирни
Специальная линейка градирен
Драйкулеры промышленного применения HEAVY DUTY
Основной выключатель для 1-фазных вентиляторов
Клеммная коробка
Щиты управления
Дополнительные компоненты для силовых щитов

Воздушные конденсаторы

Воздушные конденсаторы применяются для охлаждения промышленного оборудования путем отвода тепла из конденсатора в атмосферу. Конденсаторы воздушного типа устанавливаются за пределами здания и используются совместно с системами кондиционирования для отвода тепла, производимого рабочим оборудованием.

Воздушные выносные конденсаторы представляют собой комплекс необходимых средств обеспечивающих эффективную и надежную работу по охлаждению оборудования. В теплообменнике происходит процесс конденсации охлаждающей жидкости с последующим отводом тепла в атмосферу.

Теплообменник представляет собой ряд медных труб с алюминиевыми ребрами. При помощи вентиляторов осуществляется циркуляция воздушных потоков сквозь теплообменник, чем достигается повышенная эффективность охлаждения теплоносителя.

Преимущества:

Эффективное охлаждение за счет выброса избыточного тепла в атмосферу.
Удобство и простота транспортировки.
Учет конструктивных особенностей здания при монтаже.
Тихий, по сравнению с другими конденсаторами, режим работы.
Экономичность и низкая себестоимость.
Использование современных композитных материалов.

Технические характеристики

Поток воздуха вертикальный или горизонтальный

Тип (по диаметру труб)	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
N (7 мм)	5 - 73	1	1x0,65 - 2x0,60	1 700 - 15 800
K (10 мм)	25 - 333	1	1x0,80 - 3x3,30	6 520 - 78 020
С (12 мм)	170 - 560	1	4x0,83 - 5x3,30	56 220 - 130 100
N (7 мм)	26 - 96	2	4x0,65 - 4x0,49	6 000 - 19 600
K (10 мм)	46 - 640	2	4x0,93 - 6x2,56	12 600-160 270
С (12 мм)	325 - 1334	2	8x0.83 - 14x2.67	111 210 - 346 020

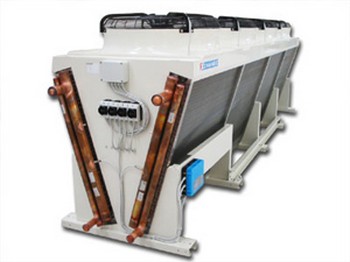

V-образные воздушные конденсаторы

Тип (по конструкции)	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
TOWER	23 - 958	1	1x0,835 - 7x3,30	5 170 - 207 180
WALL	42 - 818	1	2x0,635 - 7x3,30	9 070 - 195 300
COMBO	85 - 1643	2	4x0,625 - 14x3,30	18 150 - 376 000

Воздушные конденсаторы c центробежными вентиляторами

Тип (по соединению)	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
RD (дельта)	53 - 282	1	1x4,20 - 4x4,20	17 500 - 66 000
RY (звезда)	45 - 229	1	1x4,70 - 4x2,90	13 000 - 48 000

Сухие градирни

Сухие градирни, они же драйкулеры, широко применяются в самых разных промышленных сферах, где требуется охлаждение воды и других жидкостей. Конструкция градирни представляет собой ряд комплексных элементов выполненных из гальванизированной стали с покрытием из устойчивой к коррозийному воздействию порошковой эмали. Весь крепеж изготовлен из нержавеющей стали. Корпус градирни представляет собой жесткую и устойчивую конструкцию компактных размеров обеспечивающею комфортную транспортировку и легкий монтаж.

Преимущества

Низкая эксплуатационная стоимость и быстрая окупаемость.
Экологически чистое использование за счет замкнутого цикла оборота охлаждающей жидкости.
Низкая трудоемкость монтажа и транспортировки.

Применение:

Сухие вентиляторные градирни используются в промышленности и в постройках гражданского назначения для кондиционирования. Градирни REFRION обладают гибкими настройками температурного режима теплоносителя. Единственным недостатки является невозможность понижения температуры теплоносителя ниже температуры окружающей среды, если не используется система адиабатического охлаждения. Низкая себестоимость охлаждения позволяет применять вентиляторные градирни в химической и металлургической промышленности.

Градирни H/V – с горизонтальным/вертикальным потоком воздуха

Тип вентиляторов	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
Обычные (AC)	8 - 1100	1-2	1x0.18 - 14x.30	3 100 - 284 200
Электронно коммутируемые (EC)	18 - 1000	1-2	1x0.16 - 14x2.86	4 900 - 284 200
Высокоэффективные (AXITOP)	28 - 712	1-2	1x1.8 - 10x2.80	7 200 - 151 700

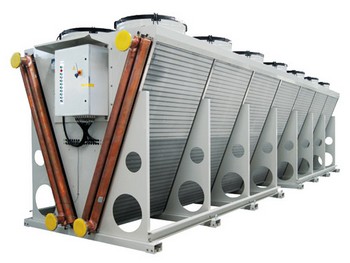

V-образные сухие градирни TOWER

Тип вентиляторов	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
Обычные (AC)	53 - 758	1-2	1x1.94 - 7x1.90	15 700-160 300
Электронно коммутируемые (EC)	33 - 819	1-2	1x2.98 - 7x2.10	7 800-175 000
Высокоэффективные (AXITOP)	35 - 799	1-2	1x2.80 - 7x2.80	8 500-170 000

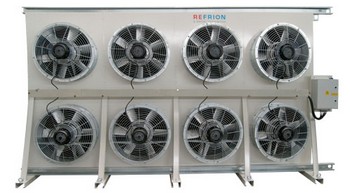

V-образные, тип WALL (пристенные) сухие градирни с возможностью максимально близкой установки к стене или к другому объекту

Тип вентиляторов	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
Обычные (AC)	68 - 570	2	2x0.50 - 6x1.94	24 500 - 126 000
Электронно коммутируемые (EC)	37 - 575	2	2x0.84 - 6x1.86	10 000 - 27 200
Высокоэффективные (AXITOP)	57 - 566	2	2x1.80 - 6x2.80	14 400 - 124 500

V-образные, тип COMBO сухие градирни (подходят для транспортировки в грузовых контейнерах)

Тип вентиляторов	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
Обычные (AC)	135 - 1142	2	4x0,5 - 12x1,94	49 000 - 251 900
Электронно коммутируемые (EC)	73 - 1150	2	4x0,84 - 12x1,85	20 000 - 254 400
Высокоэффективные (AXITOP)	138 - 1132	2	4x1,80 - 12x2,80	24 400 - 248 900

V-образные, тип SUPERJUMBO сухие градирни (максимальная мощность)

Тип вентиляторов	Производительность, кВт	Количество рядов вентиляторов	Потребляемая мощность, кВт	Расход воздуха, м3/ч
Обычные (AC)	155 - 1490	2	4x0,5 - 14x1,90	50 800 - 316 100
Электронно коммутируемые (EC)	80 - 1528	2	4x0,84 - 14x2,98	20 500 - 328 600
Высокоэффективные (AXITOP)	123 - 1529	2	4x1,8 - 14x1,85	29 200 - 325 900

Градирни с центробежными вентиляторами для скрытой установки (CENTRYFUGAL)

Мощность, кВт	Число вентиляторов, шт.	Расход воздуха, м3/ч
от 40 до 240	1-4	до 66 000

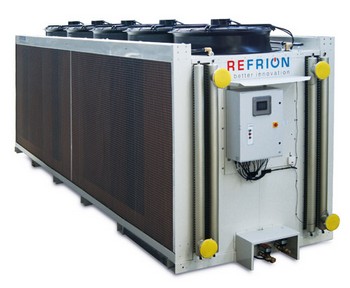

Специальная линейка градирен ECOOLER

В градирнях ECOOLER для охлаждения теплоносителя применяются адиабатические панели орошения и мощнейшие вентиляторы с диаметром 1250мм. Благодаря замкнутому циклу циркуляции теплоносителя, в градирнях REFRION значительно снижен расход воды и как следствие достигнута более высокая экономичность использования. Градирни ECOOLER имеют компактные и размеры, что позволяет перевозить и устанавливать их уже в собранном виде, снижая тем самым стоимость доставки и монтажа.

Специальная линейка градирен ECOOLER

Мощность, кВт	Число вентиляторов, шт.	Расход воздуха, м3/ч
до 2 300	1-7	до 400 000

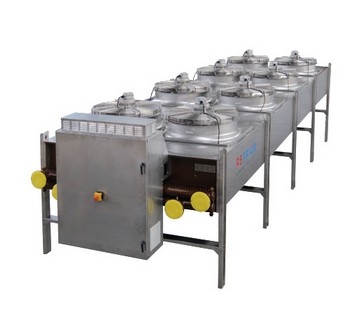

Драйкулеры промышленного применения HEAVY DUTY

Компанией REFRION разрабатываются и изготавливаются, драйкулеры промышленного (специализированного) применения, в том числе и под конкретные условия указанные заказчиком. Компания REFRION имеет в своем арсенале готовые решения для: электростанций, пищевой промышленности, дата-центров, а так же когинерации и тригенирации.

Преимущества:

Высокая эффективность, при небольших габаритах.
Удобство и простота монтажа конструкции.
Антикоррозийное покрытие для защиты негативных атмосферных и производственных факторов.
габариты, оптимизированные под требования заказчика.

Дополнительные принадлежности

Основной выключатель для 1-фазных вентиляторов

Характеристики:

Изготовлен согласно стандартам CE.
Смонтирован и подсоединен на заводе.
Класс защиты IP65.
Переключатели желтого и красного цветов.
Ручка фиксируется в позиции OFF.

Клеммная коробка

Характеристики:

Изготовлена согласно стандартам СЕ.
Изготовлена из пластика стойкого к УФ излучению, класс защиты IP 55.
Рабочая температура от -25°C до +60°C.
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Подключены кабели питания вентиляторов.
Подключены термоконтакты для вентиляторов.

Щит управления с защитой двигателей вентиляторов (один на каждой вентилятор)

Характеристики:

Изготовлен согласно стандартам СЕ.
Изготовлен из пластика стойкого к УФ излучению, класс защиты IP 55.
Дверца закрывается на замок
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Напряжение: 3~ 400В / 50Гц.
Главный рубильник.
Защита двигателей вентиляторов.

Щит управления для 1-фазных вентиляторов

Характеристики:

Изготовлен согласно стандартам СЕ.
Смонтирован и подсоединен на заводе.
Изготовлен из пластика стойкого к УФ излучению, класс защиты IP 55.
Дверца закрывается на замок
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Напряжение: 1+N~ 230В / 50Гц.
Индикатор напряжения зеленого цвета.
Магнитотермическое реле.
Предохранители для защиты вентиляторов и регуляторов.

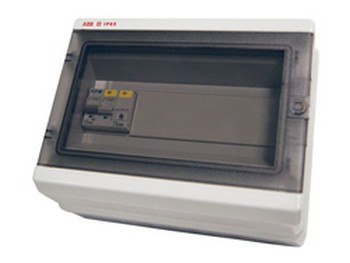

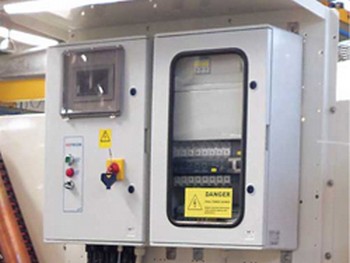

Щит управления

Характеристики:

Изготовлен согласно стандартам СЕ.
Установлен и подключен на заводе.
Изготовлен из пластика стойкого к УФ излучению, класс защиты IP 55.
Дверца закрывается на замок
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Напряжение: 3~ 400В / 50Гц.
Главный рубильник.

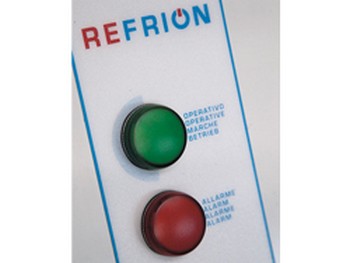

Индикатор неисправности вентиляторов красного цвета.
Индикатор присутствия напряжения в сети зеленого цвета.
Предохранители для защиты вентиляторов и регуляторов.

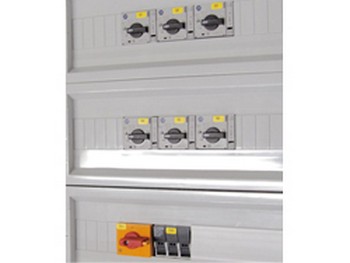

Щит управления с сервисными выключателями (1 на каждые 2 вентилятора)

Характеристики:

Изготовлен согласно стандартам СЕ.
Установлен и подключен на заводе.
Изготовлен из пластика стойкого к УФ излучению, класс защиты IP 55.
Дверца закрывается на замок
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Напряжение: 3~ 400В / 50Гц.
Основной выключатель.
Ключ для техобслуживания.
Индикатор напряжения в сети зеленого цвета.

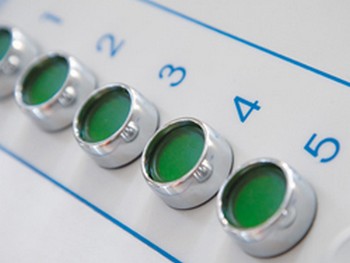

Кнопка отключения с подсветкой зеленого цвета (1 на каждые 2 вентилятора).
Индикатор поломки вентиляторов красного цвета.

Щит управления с сервисными выключателями (1 на каждые 1 вентилятор)

Характеристики:

Изготовлен согласно стандартам СЕ.
Установлен и подключен на заводе.
Изготовлен из пластика стойкого к УФ излучению, класс защиты IP 55.
Дверца закрывается на замок
Внешние кабели, с защитой от УФ излучения.

Технические характеристики:

Напряжение: 3~ 400В / 50Гц.

Основной выключатель.
Ключ для техобслуживания.
Индикатор присутствия напряжения в сети зеленого цвета.
Кнопка отключения с подсветкой зеленого цвета (1 на каждый 1 вентилятор).
Индикатор поломки вентиляторов красного цвета.

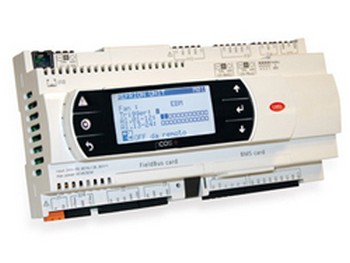

Цифровой блок управления Intelliboard

Используется для наблюдения за работоспособностью вентиляторов и проведения диагностики при помощи протокола MODBUS. Дает возможность управлять показателями энергопитания и шума вентиляторов.

Дополнительные компоненты для силовых щитов

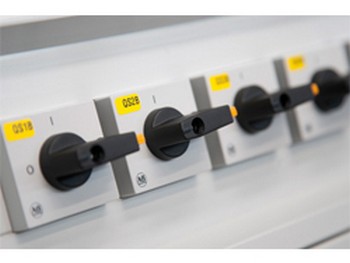

Сервисный выключатель

Характеристики:

Черная ручка включения и отключения на каждый вентилятор
Переключатель фиксируется в позиции OFF.
Класс защиты IP55.

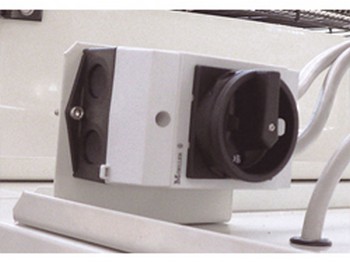

Сервисный выключатель, установленный рядом с вентилятором

REFRION

Характеристики:

Черная ручка включения и отключения на каждый вентилятор
Переключатель фиксируется в позиции OFF.
Класс защиты IP65.

Блок защиты двигателя с помощью термоконтактов (для 3-фазных вентиляторов)

Пусковой блок для запуска и защиты 3-фазных двигателей при помощи вмонтированных термоконтактов. При коротком замыкании или перегреве двигателя термодатчик срабатывает и производит разрыв контактов электрической цепи.

Технические характеристики:

Напряжение от 60..500В (+6%), 50/60Гц (от 60В при контроле напряжения).

Блок защиты двигателя с помощью термоконтактов (для 1-фазных вентиляторов)

Блок защиты типа S-DT10 (E) необходим для запуска и защиты 1-фазных двигателей при помощи вмонтированных термоконтактов, которые автоматически разрывают цепь питания при коротком замыкании и перегреве двигателя.

Технические характеристики:

Напряжение: 1+N~ 250В (начиная с 60В при контроле за напряжением).

Переключатель между двумя источниками питания

Характеристики:

Автоматическое переключение между двумя источниками питания.
Блокировка переключений.
Класс защиты IP55.
Установлен и подключен на заводе.

Регуляторы скорости

Регулятор скорости для 1-фазных вентиляторов (отсечка фаз)

В постоянном режиме контролирует скорость работы асинхронных двигателей. Питание прибора осуществляется через электрическую цепь вентилятора, контролируя при этом скорость вращения согласно с поступающими сигналами и параметрами.

Технические характеристики:

Напряжение: 1-фазные 230В / 50/60Гц (-15% / +10%).
Уровень защиты IP54.

Регулятор скорости для 3-фазных вентиляторов

В постоянном режиме контролирует скорость работы 3-фазных двигателей, перепрограммируется при необходимости.

Технические характеристики:

Установлен, подключен и запрограммирован на заводе.
Удобный цифровой индикатор.
RS485 Интерфейс для MODBUS.

Дополнительные опции (по заказу):

LON протокол.
Напряжение в сети: 3~ 208-400В (-15% / +10%), 50/60Гц.
Класс защиты IP54.

Инверторный (частотный) регулятор скорости с синусоидальным фильтром для 1-фазных вентиляторов

Обеспечивает плавную регулировку скорости вращения вентилятора при помощи изменения частоты и напряжения тока, без нанесения ущерба двигателю вентилятора. Способствует понижению энергозатрат и уровню шума. Применяется в местах с ограничением по уровню производимого шума, как правило, гражданские постройки общественного назначения

Характеристики:

Встроенный синусоидальный фильтр между «фаза-фаза» и «фаза-земля».
Исключает необходимость использования экранированного кабеля для подключения двигателей вентиляторов.
Удобный и функциональный цифровой дисплей для вывода данных.
RS485 Интерфейс для MODBUS.
Дополнительные опции (по заказу):
LON протокол.

Технические характеристики:

Напряжение: 1~ 108-277В, 50/60Гц.
Класс защиты IP54.

Инверторный (частотный) регулятор скорости с синусоидальным фильтром

Обеспечивает точный и плавный контроль скорости вращения вентилятора при помощи изменения частоты и напряжения тока, без нанесения ущерба двигателю вентилятора. Способствует понижению потерь электроэнергии и уровню шума. Применятся в местах с ограничением по уровню производимого шума (больницы и жилые помещения).

Характеристики:

Встроенный синусоидальный фильтр между «фаза-фаза» и «фаза-земля».
Исключает необходимость использования экранированного кабеля для подключения двигателей вентиляторов.
Удобный и функциональный цифровой дисплей для вывода данных.
RS485 Интерфейс для MODBUS.
Дополнительные опции (по заказу):
LON протокол.

Технические характеристики:

Напряжение: 3~ 208-480В (-15% / +10%), 50/60Гц.
Класс защиты IP54.

Контроллер для ЕС вентиляторов

Запуск и контроль скорости вращения вентиляторов осуществляется при помощи датчика информирующего о текущем положении ротора. Модулируемый (от 0 до 10В) сигнал посылается в электронный регулятор, обеспечивая тем самым контроль скорости вращения вентилятора. Данный контролер позволяет значительно снизить уровень производимого шума и сократить потребление электроэнергии.

Контроллер собран и запрограммирован на заводе.

Характеристики:

Исключает необходимость использования экранированного кабеля для подключения двигателей вентиляторов.
Функциональный жидкокристаллический экран

Технические характеристики:

Напряжение: 1+N~ 208-277В (-15% / +10%), 50/60Гц.
Класс защиты IP54.

Адиабатические системы

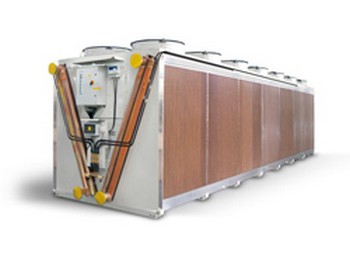

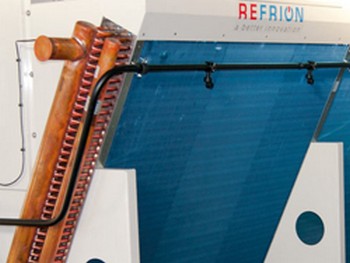

Форсуночная адиабатическая система

Комплекс форсунок позволяет создать мельчайшие водяные крупицы, которые испаряясь, напитывают забираемый воздух влагой. В процессе чего происходит охлаждение воздуха повышая тем самым производительность теплообменного оборудования.

Промышленная адиабатическая система

Используется для повышения влажности проходящего через панели воздуха, увеличивая, таким образом, производительность теплообменника.

Ультрафиолетовая лампа для адиабатической системы

Уничтожает бактерии, неизбежно попадающие в воду, при помощи ультрафиолетового излучения.

Защитное покрытие

Теплообменник с предварительным покрытием алюминиевых ламелей

Характеристики:

Алюминиевые ламели теплообменника покрыты слоем эпоксидного или полиуретанового напыления.
Повышенная сопротивляемость к негативному воздействию химических, кислотных и солевых растворов, а также к нагреву.
Не дает возможности появляется, и распространяться болезнетворным бактериям.

Теплообменник с медными ламелями
