ООО Инжиниринговая компания «Спецкомплектация» созданная в 2007 г. принимает заказы на производство кожухотрубчатых теплообменников: рекуператоров, охладителей, испарителелей, конденсаторов, для предприятий металлургического комплекса, а также нефтяной промышленности и энергетики. Все работы производятся в соответствии с действующими на сегодняшний день нормативными документами и отраслевыми стандартами ПБ и ГОСТ согласно техническому заданию заказчика. Профессионализм сотрудников компании и их богатый опыт в разработке, производстве и проведении испытаний теплообменного оборудования позволяет предлагать заказчикам только самые оптимальные и современные решения по разумной цене.

Основные параметры производимых теплообменных агрегатов:

• Масса — до 20 000 кг;

• Диаметр кожуха (корпуса) теплообменника — до 2000 мм;

• Длина труб теплообменника — до 12 000 мм;

• Толщина стенки кожуха — до 20 мм;

• Толщина трубной решетки — до 150 мм;

• Конструктивные типы — с неподвижной трубной решеткой, компенсатором на кожухе, плавающей головкой, U-образным пучком, «труба в трубе», с двойными трубными решетками;

• Способ крепления труб — развальцовка; обварка с развальцовкой;

• Давление — до 16 000 Па;

• Вакуум — 665 Па (5 мм рт. ст.);

• Способ монтажа — вертикальный, горизонтальный.

Оборудование Спецкомплектация:

• Теплообменники типов ТНГ, ТНВ, ТКВ, ТКГ

• Охладители кожухотрубные ХКВ, ХКГ

• Охладители кожухотрубные с температурным компенсатором

• Кожухотрубные конденсаторы с температурным компенсатором

• Испарители кожухотрубные с температурным компенсатором

• Теплообменные агрегаты с плавающей головкой и U-образными трубами

• Теплообменные агрегаты «труба в трубе»

Основные типы изготавливаемых теплообменных аппаратов

Компания занимается производством кожухотрубных теплообменников следующих типов: ТНГ; ТКГ; ХНГ; ХКГ; КНГ; ККГ; ТНВ; ТКВ; ХНВ; ХКВ; КНВ; ККВ; ИНВ; ИКВ, с неподвижными трубными решетками и кожухотрубные с наличием температурного компенсатора, смонтированного на кожухе, согласно техническим условиям (ТУ 3612-024-00220302-02). Все разработанные агрегаты комплектуются запорно-предохранительной арматурой.

Теплообменники типов ТНГ, ТНВ, ТКВ, ТКГ

Теплообменники типов ТНГ, ТНВ, ТКВ, ТКГ:

• Диаметр кожуха — 159–1200 мм;

• Давление — 0,6; 1,0; 1,6; 2,5; 4,0 МПа;

• Длина труб — 1; 1,5; 2; 3; 4; 6 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообменной поверхности — до 671 м²;

• Число ходов по трубам — 1; 2; 4.

Охладители кожухотрубные ХКВ, ХКГ

Охладители кожухотрубные ХКВ, ХКГ:

• Диаметр кожуха — 159–1200 мм;

• Давление — 1,6 МПа;

• Длина труб — 1,5; 2; 3; 4; 6 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообменной поверхности — до 671 м²;

• Число ходов по трубам — 1; 2; 4.

Охладители кожухотрубные с температурным компенсатором

Охладители кожухотрубные с температурным компенсатором:

• Диаметр кожуха — 400–1200 мм;

• Давление — 600; 1000; 1600 Па;

• Длина труб — 2; 3; 4; 6 м;

• Диаметр труб — 25 мм;

• Площадь теплообменной поверхности — до 671 м².

Кожухотрубные конденсаторы с температурным компенсатором

Кожухотрубные конденсаторы с температурным компенсатором:

• Диаметр кожуха — 600–1400 мм;

• Давление — 600; 1000; 1600; 2500 Па;

• Длина труб — 3; 4; 6 м;

• Диаметр труб — 25 мм;

• Площадь теплообменной поверхности — до 671 м²;

• Число ходов по трубам — 2; 4; 6.

Испарители кожухотрубные с температурным компенсатором

Испарители кожухотрубные с температурным компенсатором:

• Диаметр кожуха — 600–1400 мм;

• Давление — 600; 1000; 1600; 2500; 4000 Па;

• Длина труб — 2; 3; 4 м;

• Диаметр труб — 25 мм;

• Площадь теплообменной поверхности — до 502 м².

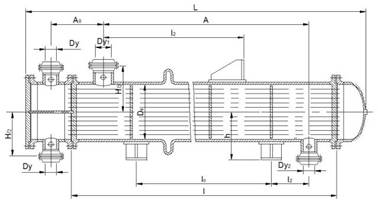

Теплообменные агрегаты с плавающей головкой и U-образными трубами

Тип ТП

Тип ТП:

• Диаметр кожуха — 325–1200 мм;

• Давление — 600; 1000; 1600; 2500; 4000; 6300; 8000 Па;

• Длина труб — 3; 6; 9 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообменной поверхности — до 915 м²;

• Число ходов по трубам — 2; 4.

Тип КП

Тип КП:

• Диаметр кожуха — 600–1200 мм;

• Давление — 1000; 1600; 2500 Па;

• Длина труб — 6 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообменной поверхности — до 610 м²;

• Число ходов по трубам — 2; 4; 6.

Тип ТУ

Тип ТУ:

• Диаметр кожуха — 325–1400 мм;

• Давление — 1600; 2500; 4000; 6300 Па;

• Длина труб — 6; 9 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообменной поверхности — до 1370 м²;

• Число ходов по трубам — 2.

Теплообменные агрегаты специального назначения ИП, ИУ

Тип ИП

Тип ИП:

• Диаметр кожуха — 800–2000 мм;

• Давление — 600; 1000; 1600; 2500; 4000 Па;

• Длина труб — 6 м;

• Диаметр труб — 25 мм;

• Площадь теплообменной поверхности — до 357 м²;

• Число ходов по трубам — 2; 4.

Тип ИУ

Тип ИУ:

• Диаметр кожуха — 800–2000 мм;

• Давление — 1600; 2500; 4000 Па;

• Длина труб — 6 м;

• Диаметр труб — 25 мм;

• Площадь теплообменной поверхности — до 585 м²;

• Число ходов по трубам — 2; 4.

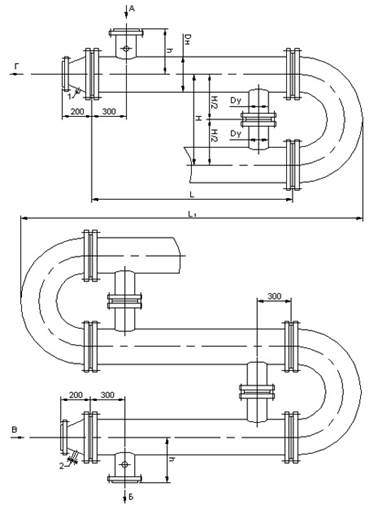

Теплообменные агрегаты «труба в трубе»

Тип ТТОН

Тип ТТОН:

• Диаметр кожуха — 57–219 мм;

• Давление — 1600; 2500; 4000; 6300; 10 000 Па;

• Длина труб — 6; 9 м;

• Диаметр труб — 25; 38; 48; 57; 89; 108; 133; 159 мм;

• Площадь теплообменной поверхности — до 47 м².

Тип ТТОР

Тип ТТОР:

• Диаметр кожуха — 133–219 мм;

• Давление — 1600; 4000 Па;

• Длина прямого участка труб — 4,5; 6; 9 м;

• Диаметр труб — 89; 108; 133; 159 мм;

• Площадь теплообменной поверхности — до 18 м².

Тип ТТМ

Тип ТТМ:

• Диаметр кожуха — 89–108 мм;

• Давление — 1,6; 4,0 МПа;

• Длина прямого участка труб — 3; 4,5; 6; 9 м;

• Диаметр труб — 38; 48; 57 мм;

• Площадь теплообменной поверхности — до 93 м².

Тип ТТРМ

Тип ТТРМ:

• Диаметр кожуха — 57–108 мм;

• Давление — 1600; 4000 Па;

• Длина прямого участка труб — 1,5; 3; 4,5; 6 м;

• Диаметр труб — 25; 38; 48; 57 мм;

• Площадь теплообменной поверхности — до 4,6 м².

Воздухоохладители трехсекционные многорядные

Воздухоохладители трехсекционные многорядные:

• Рабочее давление — 900 Па;

• Площадь теплообмена — 63 м²;

• Рабочая температура — от −40 до +200 °C;

• Геометрические размеры — 7140×2920×1790 мм;

• Вес — 2700 кг.

Термосифонные испарители

Термосифонные испарители:

• Диаметр кожуха — 600–2200 мм;

• Давление — 1000; 1600; 2500 Па;

• Длина труб — 2; 3; 4 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообмена — до 1540 м².

Вакуумные конденсаторы

Вакуумные конденсаторы:

• Диаметр кожуха — 600–2000 мм;

• Давление — 600 Па;

• Длина труб — 2; 3; 6 м;

• Диаметр труб — 20 и 25 мм;

• Площадь теплообмена — до 1537 м².

Подогреватели водоводяные типа ПВВ

Подогреватели водоводяные типа ПВВ:

• Наружный диаметр корпуса блок-секции — 57; 76; 89; 114(108); 159(168); 219; 273; 325; 377; 426 мм;

• Стандартное давление — 1000; 1600 Па;

• Длина труб — 2–4 м;

• Площадь теплообмена одной блок-секции — 0,23–51,2 м²;

• Материал труб — Л68 или нержавеющая сталь;

• Исполнение корпуса — без компенсатора; с компенсатором.

Подогреватели пароводяные типа ПП

Подогреватели пароводяные типа ПП:

• Диаметр кожуха — 325–820 мм;

• Давление — 1600 Па;

• Длина теплообменных труб — 2; 3 м;

• Диаметр труб — 16×1 мм (Л68 или нержавеющая сталь);

• Площадь теплообменной поверхности — до 119 м².

Подогреватели сетевой воды типа ПСВ

Назначение данного типа теплообменников – подогрев сетевой воды и поддержание ее температуры на тепловых электростанция, и отопительных котельных. Подогреватель типа ПСВ является теплообменником вертикального типа с плавающей головкой. Наличие плавающей головки позволяет снизить вероятность термической деформации теплообменных труб. В качестве материала для изготовления корпуса, трубных решеток и распределительных камер используется конструкционная сталь марки 09Г2С, а для теплообменных труб – 19х1, латунь Л68 или нержавеющая сталь.

Номенклатура производимых подогревателей ПСВ:

Теплообменники с рабочим давлением (Pраб.) в межтрубном пространстве до 7 кгс/см² и Pраб. до 15 кгс/см² в трубном пространстве:

• ПСВ-45-7-15;

• ПСВ-63-7-15;

• ПСВ-90-7-15;

• ПСВ-125-7-15;

• ПСВ-200-7-15.

Теплообменники с рабочим давлением (Pраб.) в межтрубном пространстве до 14 кгс/см² и Pраб. до 23 кгс/см² в трубном пространстве:

• ПСВ-500-3-23;

• ПСВ-315-3-23;

• ПСВ-200-14-23;

• ПСВ-300-14-23;

• ПСВ-315-14-15;

• ПСВ-500-14-23.

Теплообменники с нестандартными параметрами:

• ПСВ-520-0,29-2,25;

• ПСВ-520-1,37-2,25;

• ПСВ-550-1,37-2,45;

• ПСВ-650-6-25.

Характеристики:

• Площадь теплообменной поверхности — 90 м²;

• Рабочее давление в межтрубном пространстве — 7 кгс/см²;

• Рабочее давление в трубном пространстве — 15 кгс/см²;

• Рабочая среда в трубах — сетевая вода с максимальной температурой 180 °C;

• Рабочая среда в межтрубном пространстве — пар с максимальной температурой 400 °C;

• Подогреватель производится в двух разновидностях корпуса — разъемным с фланцем и цельносварным;

• Конструкция допускает монтаж уровнемера и дополнительной арматуры.

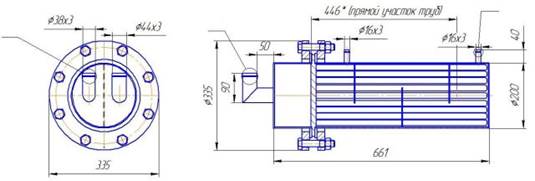

Охладитель двигателя

Масло в двигателях высокой мощности подвержено значительному нагреву, вследствие чего подобные моторы дополнительно снабжаются системами охлаждения масла. Такие системы работают по принципу кожухотрубного теплообменника: По трубам циркулирует масло, а в межтрубном пространстве хладагент, обычно вода. В случае если речь идет о судовом двигателе (например, моторной лодки), то в качестве хладагента может выступать забортная вода. Небольшой вес и размеры охладителя являются еще дополнительным плюсом при использовании его на судовых двигателях. Кроме того, подобные охладители используются на различных двигателях дизельных генераторов.

Данный охладитель позволяет производить очистку межтрубного пространства при возникновении засора штатными средствами.

Охладитель изготавливается из следующих материалов:

• Кожух и распределительная камера — алюминий;

• Трубы охладителя — тонкостенная труба из нержавеющей стали с гофрированием и высоким коэффициентом теплопередачи.

Конструктивное исполнение, размещение и диаметр штуцер, площадь теплообмена подбирается под конкретный двигатель и задачи заказчика.

Геометрические и технические параметры охладителя рассчитываются под конкретную модель двигателя, а также согласно ТЗ заказчика.
