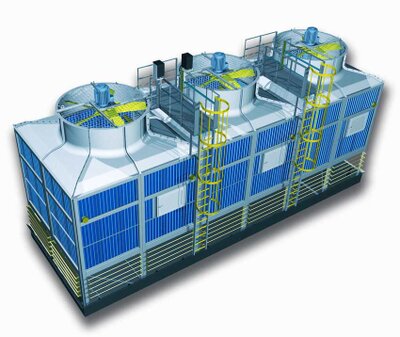

Малогабаритные вентиляторные градирни
|
Модель градирни |
Расход воды (теплоносителя), м³/ час |
Тепловая нагрузка при температуре по «сухому термометру» =30 °С; При температуре по “мокрому термометру” =20 °C; φ=40%, Мкал/час (кВт) |
Мощность эл. двигателя, кВт |
Габаритные размеры (ДхШхВ.), мм |
Масса без воды/ с водой, кг |
|
ГМВ-10П |
6-10 |
~70 (~80) |
1,1 |
1850х850x1725 |
320/720 |
|
ГМВ-20П «МИНИ» |
12-20 |
~140 (~160) |
0,75 |
1960х1230х2140 |
415/900 |
|
ГМВ-60Н |
40-60 |
~500 (~600) |
2,2 |
3100х2050х3000 |
1300/2600 |
|
ГМВ-60Н «ДЕЛЬТА» |
40-60 |
~500 (~600) |
2x1,1 |
3100х2150х3800 |
900/1100 |
|
ГМВ-100Н |
70-100 |
~700 (~800) |
4 |
4100х2265х3350 |
1800/4100 |
|
ГМВ-100 «СУПЕР» |
50-100 |
~600 (~1100) |
7,5 |
2700х23005х3350 |
1800/4100 |
Градирня МВГ-44 ВИХРЬ
|
Тип градирни |
Единицы измерения |
МВГ-44 «ВИХРЬ» |
2МВГ-44 «ВИХРЬ» |
|
Условия эксплуатации |
|||
|
Диапазон производительности градирни по воде |
м3/час |
45-85 |
45-170 |
|
Номинальная производительность градирни по воде |
м3/час |
60-75 |
120-150 |
|
Tmax нагретой воды на входе |
°С |
не более 65 |
не более 65 |
|
Капельный вынос |
% |
0,007 |
0,007 |
|
Потери на испарение при Dt =10°C и т-ре воздуха 28-30 °С |
% |
1,5 |
1,5 |
|
Давление на входном патрубке напорной трубы |
м.вод.ст |
4-5 |
4-5 |
|
Конструкция градирни |
|||
|
Вид градирни |
Противоточная вытяжная |
||
|
Количество секций |
шт. |
1 |
2 |
|
Габариты градирни |
м |
2,40 х 2,40 |
4,80 х 2,40 |
|
Габариты секции |
м |
2,40 х 2,40 |
2,40 х 2,40 |
|
Высота входа воды без поддона / с учетом поддона |
м |
2,265/2,685 |
2,265/2,685 |
|
Общая высота градирни без поддона / с учетом поддона |
м |
3,486/3,906 |
3,486/3,906 |
|
Количество фланцев ввода воды |
мм |
1x 150 |
2 x 150 |
|
Площадь орошения |
м2 |
5,76 |
11,52 |
|
Вентиляторная установка |
|||
|
Количество вентиляторов |
шт. |
1 |
2 |
|
Тип установки |
Осевая |
||
|
Тип соединения мотора и вентилятора |
Прямой привод |
||
|
Диаметр вентилятора |
мм |
1500 |
1500 |
|
Частота вращения |
об/мин. |
750 |
750 |
|
Номинальная мощность электродвигателя |
кВт |
1 х 7,5 |
2 х 7,5 |
|
Параметры электродвигателя |
380/3/50 |
380/3/50 |
|
|
Защита электродвигателя |
IP55, F |
IP55, F |
|
Градирня МВГ-47 ВИХРЬ
|
Тип градирни |
Ед. изм. |
МВГ-47 «ВИХРЬ» |
2МВГ-47 «ВИХРЬ» |
|
Условия эксплуатации |
|||
|
Диапазон производительности градирни по воде |
м3/час |
50-100 |
50-200 |
|
Номинальная производительность градирни по воде |
м3/час |
70-90 |
140-180 |
|
Tmax нагретой воды на входе в градирню |
°C |
не более 65 |
не более 65 |
|
Капельный вынос |
% |
0,007 |
0,007 |
|
Потери на испарение при Dt =10°C и т-ре воздуха 28-30 °С |
% |
1,5 |
1,5 |
|
Давление на входном патрубке напорной трубы |
м.вод.ст |
4-5 |
4-5 |
|
Конструкция градирни |
|||
|
Вид градирни |
Противоточная вытяжная |
||
|
Количество секций |
шт. |
1 |
2 |
|
Габариты градирни |
м |
2,40 х 2,70 |
2,40 х 5,40 |
|
Габариты секции |
м |
2,40 х 2,70 |
2,40 х 2,70 |
|
Высота входа воды без поддона / с учетом поддона |
м |
2,463/2,883 |
2,463/2,883 |
|
Общая высота градирни без поддона / с учетом поддона |
м |
3,813/4,233 |
3,813/4,233 |
|
Количество фланцев ввода воды |
мм |
1 x 150 |
2 x 150 |
|
Площадь орошения |
м2 |
6,48 |
12,96 |
|
Вентиляторная установка |
|||
|
Количество вентиляторов |
шт. |
1 |
2 |
|
Тип установки |
Осевая |
||
|
Тип соединения мотора и вентилятора |
Прямой привод |
||
|
Диаметр вентилятора |
мм |
1500 |
1500 |
|
Частота вращения |
об/мин. |
750 |
750 |
|
Номинальная мощность электродвигателя |
кВт |
1 х 7,5 |
2 х 7,5 |
|
Параметры электродвигателя |
380/3/50 |
380/3/50 |
|
Градирня МВГ-77 ВИХРЬ
|
Тип градирни |
Ед. изм. |
МВГ-77 «ВИХРЬ» |
2МВГ-77 «ВИХРЬ» |
|
Условия эксплуатации |
|||
|
Диапазон производительности градирни по воде |
м3/час |
60-110 |
60-220 |
|
Номинальная производительность градирни по воде |
м3/час |
80-100 |
160-200 |
|
Tmax нагретой воды на входе в градирню |
°C |
не более 65 |
не более 65 |
|
Капельный вынос |
% |
0,007 |
0,007 |
|
Потери на испарение при Dt =10°C и т-ре воздуха 28-30 °С |
% |
1,5 |
1,5 |
|
Давление на входном патрубке напорной трубы |
м.вод.ст |
4-5 |
4-5 |
|
Конструкция градирни |
|||
|
Вид градирни |
Противоточная вытяжная |
||
|
Количество секций |
шт. |
1 |
2 |
|
Габариты градирни |
м |
2,70 х 2,70 |
2,70 х 5,40 |
|
Габариты секции |
м |
2,70 х 2,70 |
2,70 х 2,70 |
|
Высота входа воды без поддона / с учетом поддона |
м |
2,260/2,680 |
2,260/2,680 |
|
Общая высота градирни без поддона / с учетом поддона |
м |
3,560/3,980 |
3,560/3,980 |
|
Количество фланцев ввода воды |
мм |
1 x 150 |
2 x 150 |
|
Площадь орошения |
м2 |
7,29 |
14,58 |
|
Вентиляторная установка |
|||
|
Количество вентиляторов |
шт. |
1 |
2 |
|
Тип установки |
Осевая |
||
|
Тип соединения мотора и вентилятора |
Прямой привод |
||
|
Диаметр вентилятора |
мм |
1500 |
1500 |
|
Частота вращения |
об/мин. |
750 |
750 |
|
Номинальная мощность электродвигателя |
кВт |
1 х 9 |
2 х 9 |
|
Параметры электродвигателя |
380/3/50 |
380/3/50 |
|
|
Защита электродвигателя |
IP55, F |
IP55, F |
|
Градирня БВГ-36 ВИРТУОЗ
|
Наименование параметра |
Ед. изм. |
Значение |
|
Условия эксплуатации |
||
|
Производительность по воде |
м3/час |
65-200 |
|
Тип оросителя |
Комбинированный |
|
|
(Пленочный + сетчатый слой) |
||
|
Температура входящей воды |
°С |
Не более 65 |
|
Температура охлажденной воды |
°С |
t* + (4-6) |
|
Температурный перепад, Δt |
°С |
5-20 |
|
Тепловая нагрузка при Δt=10°С |
кВт |
760 - 2 330 |
|
Капельный вынос |
% |
≤0,01 |
|
Давление в системе водораспределения |
м.вод.ст |
3-6 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Конструкция градирни |
||
|
Вид градирни |
Противоточная вытяжная |
|
|
Количество секций |
шт. |
1 |
|
Расположение секций |
Линейное |
|
|
Габаритные размеры градирни (шир. дл.) |
м |
3,6х3,6 |
|
Общая высота градирни |
м |
5,1 |
|
Высота водораспределительной системы |
м |
2,8 |
|
Высота воздуховходных окон |
м |
0,97 |
|
Высота диффузора |
м |
0,6 |
|
Количество фланцев ввода воды, Dу |
мм |
2x150 |
|
Площадь орошения |
м2 |
12,96 |
|
Вентиляторная установка |
||
|
Количество вентиляторов |
шт. |
1 |
|
Марка электродвигателя |
АСВО5К |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Диаметр вентилятора |
мм |
2400 |
|
Материал лопастей |
Стеклопластик |
|
|
Частота вращения |
об/мин. |
485 |
|
Уровень шума (10метров от градирни) |
дБ |
65 |
|
Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
9-13 |
|
Защита электродвигателя |
IP54 |
|
|
Класс изоляции |
F |
|

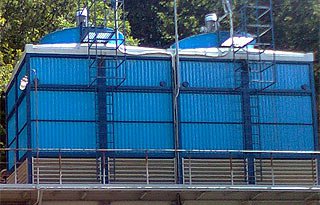

Градирня 2БВГ-36 ВИРТУОЗ
|
Наименование параметра |
Ед. изм. |
Значение |
|
Условия эксплуатации |
||
|
Производительность по воде |
м3/час |
130-500 |
|
Тип оросителя |
Комбинированный |
|
|
(Пленочный + сетчатый слой) |
||
|
Температура входящей воды |
°С |
Не более 65 |
|
Температура охлажденной воды |
°С |
t* + (4-6) |
|
Температурный перепад, Δt |
°С |
5-20 |
|
Тепловая нагрузка при Δt=10°С |
кВт |
1520 - 4660 |
|
Капельный вынос |
% |
≤0,01 |
|
Давление в системе водораспределения |
м.вод.ст |
3-6 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Конструкция градирни |
||
|
Вид градирни |
Противоточная вытяжная |
|
|
Количество секций |
шт. |
1 |
|
Расположение секций |
Линейное |
|
|
Габаритные размеры градирни (шир. дл.) |
м |
3,6х7,2 |
|
Общая высота градирни |
м |
5,1 |
|
Высота водораспределительной системы |
м |
2,8 |
|
Высота воздуховходных окон |
м |
0,97 |
|
Высота диффузора |
м |
0,6 |
|
Количество фланцев ввода воды, Dу |
мм |
4x150 |
|
Площадь орошения |
м2 |
25,92 |
|
Вентиляторная установка |
||
|
Количество вентиляторов |
шт. |
1 |
|
Марка электродвигателя |
АСВО5К |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Диаметр вентилятора |
мм |
2400 |
|
Материал лопастей |
Стеклопластик |
|
|
Частота вращения |
об/мин. |
485 |
|
Уровень шума (10метров от градирни) |
дБ |
65 |
|
Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
2х(9-13) |
|
Защита электродвигателя |
IP54 |
|
|
Класс изоляции |
F |
|
Градирня БВГ-40 БАЗИС
|
Проектные данные |
Ед. изм. |
Значение |
|
Диапазон производительности градирни по воде |
м3/час |
75-300 |
|
Температура входящей воды |
°С |
не более 65 |
|
Давление воды у входа в градирню |
м. вод.ст. |
3-6 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Срок эксплуатации |
лет |
20 |
|
Вид градирни |
Противоточная вытяжная |
|
|
Тип оросителя |
комбинированный |
|
|
Количество секций |
шт. |
1 |
|
Вход воздуха |
4 стороны |
|
|
Размер градирни, шир.х длинна х высота |
м. |
4,00 х 4,00 х 5,7 |
|
Количество фланцев ввода воды на градирню, Dу |
мм. |
2 х 150 |
|
Площадь орошения |
м2 |
16 |
|
Площадь тепломассообмена |
м2 |
2880 |
|
Количество вентиляторов |
шт. |
1 |
|
Тип вентиляторной установки |
Осевая |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Марка электродвигателя |
АСВО5K-13-12УХЛ1 |
|
|
Диаметр вентилятора |
мм. |
2400 |
|
Наличие частотно-регулируемого привода |
в наличии |
|
|
Частота вращения электродвигателя |
об/мин. |
200-500 |
|
Окружная скорость лопасти вентилятора |
м/с |
< 60 |
|
Уровень шума |
дБ |
< 80 |
|
Параметры электродвигателя |
В/Гц/Ф |
400/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
13 |
|
Защита электродвигателя |
IP55 |
|
|
Класс изоляции |
F |
|
|
Масса градирни сухая/с водой |
кг. |
3500/ 5800 |

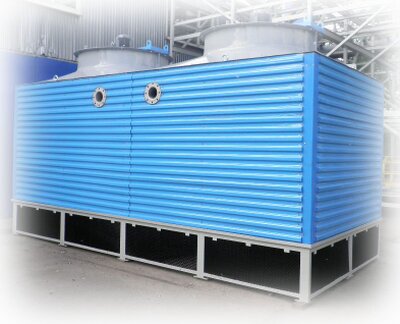

Градирня 2БВГ-40 БАЗИС
|
№ п/п |
Наименование параметра |
Значение параметра |
|
|
2БВГ-40 |
|||
|
1 |
Гидравлическая нагрузка (расход воды), м³/час |
- минимальная |
150 |
|
- номинальная |
200-500 |
||
|
- максимальная |
600 |
||
|
2 |
Давление воды на входе в градирню, м.вод.ст. |
3 - 5 |
|
|
3 |
Температурный перепад ∆ t, °С |
5 - 20 |
|
|
4 |
Тепловая нагрузка, кВт |
6000-7000 |
|
|
5 |
Капельный унос, % |
не более 0,01 |
|
|
6 |
Диаметр вентилятора, мм |
2400 |
|
|
7 |
Потребляемая мощность эл.двигателя, кВт |
13 х 2 |
|
|
8 |
Частота вращения, об/мин |
490 |
|
|
9 |
Уровень шума на расстоянии 10 м, дБ |
не более 70 |
|
|
10 |
Габаритные размеры ( длин.• шир.• выс.), мм |
8000 • 4000 • 4950 |
|
|
11 |
Допустимая температура воды на входе в градирню, °C |
не более 65 |
|
|
12 |
Патрубок подачи воды ( Dу1 ), мм |
4 х 150 |
|
|
13 |
Масса без воды, кг |
7250 |
|
|
14 |
Масса, кг |
26640 |
|

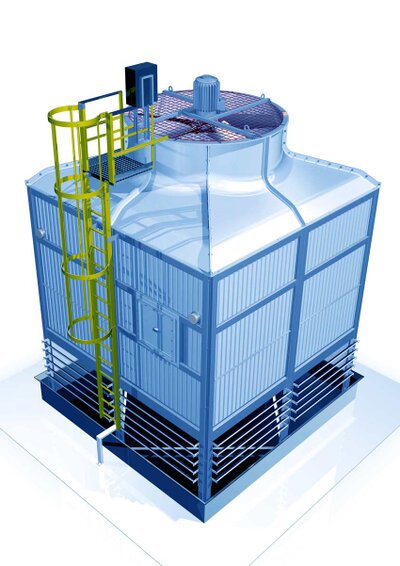

Градирня БВГ-42 МАКСИ
|
Наименование параметра |
Ед. изм. |
Значение |
|
Условия эксплуатации |
||
|
Производительность по воде |
м3/час |
75-300 |
|
Тип оросителя |
Комбинированный |
|
|
(Пленочный + сетчатый слой) |
||
|
Температура входящей воды |
°С |
Не более 65 |
|
Температура охлажденной воды |
°С |
t* + (4-6) |
|
Температурный перепад, Δt |
°С |
5-20 |
|
Тепловая нагрузка при Δt=10°С |
кВт |
870 - 3 500 |
|
Капельный вынос |
% |
≤0,01 |
|
Давление на входном патрубке напорной трубы |
м.вод.ст |
3-5 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Конструкция градирни |
||
|
Вид градирни |
Противоточная вытяжная |
|
|
Количество секций |
шт. |
1 |
|
Габаритные размеры градирни (шир. дл.) |
м |
4,2х4,2 |
|
Общая высота градирни |
м |
5,75 |
|
Высота водораспределительной системы |
м |
2,8 |
|
Высота воздуховходных окон |
м |
1,07 |
|
Высота диффузора |
м |
0,6 |
|
Количество фланцев ввода воды, Dу |
мм |
2x150 |
|
Площадь орошения |
м2 |
17,5 |
|
Вентиляторная установка |
||
|
Количество вентиляторов |
шт. |
1 |
|
Марка электродвигателя |
АСВО5К |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Диаметр вентилятора |
мм |
2400 |
|
Материал лопастей |
стеклопластик |
|
|
Частота вращения |
об/мин. |
485 |
|
Уровень шума (10метров от градирни) |
дБ |
65 |
|
Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
13-15 |
|
Защита электродвигателя |
IP54 |
|
|
Класс изоляции |
F |
|

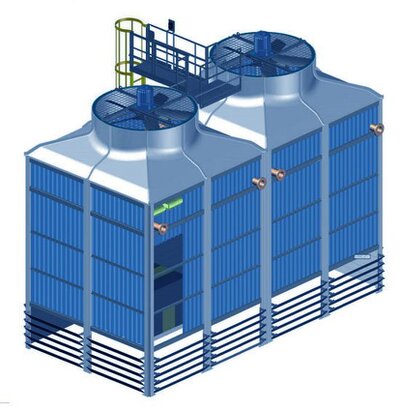

Градирня 2БВГ-42 МАКСИ
|
Наименование параметра |
Ед. изм. |
Значение |
|
Условия эксплуатации |
||
|
Производительность по воде |
м3/час |
150-600 |
|
Тип оросителя |
Комбинированный |
|
|
(Пленочный + сетчатый слой) |
||
|
Температура входящей воды |
°С |
Не более 65 |
|
Температура охлажденной воды |
°С |
t* + (4-6) |
|
Температурный перепад, Δt |
°С |
5-20 |
|
Тепловая нагрузка при Δt=10°С |
кВт |
1750 - 6 980 |
|
Капельный вынос |
% |
≤0,01 |
|
Давление в системе водораспределения |
м.вод.ст |
3-5 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Конструкция градирни |
||
|
Вид градирни |
Противоточная вытяжная |
|
|
Количество секций |
шт. |
2 |
|
Расположение секций |
Линейное |
|
|
Габаритные размеры градирни (шир. дл.) |
м |
8,4х4,2 |
|
Габариты секции (шир. дл.) |
м |
4,2х4,2 |
|
Общая высота градирни |
м |
5,75 |
|
Высота водораспределительной системы |
м |
2,8 |
|
Высота воздуховходных окон |
м |
1,07 |
|
Высота диффузора |
м |
0,6 |
|
Количество фланцев ввода воды, Dу |
мм |
4x150 |
|
Площадь орошения |
м2 |
35 |
|
Вентиляторная установка |
||
|
Количество вентиляторов |
шт. |
2 |
|
Марка электродвигателя |
АСВО5К |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Диаметр вентилятора |
мм |
2400 |
|
Материал лопастей |
стеклопластик |
|
|
Частота вращения |
об/мин. |
485 |
|
Уровень шума (10метров от градирни) |
дБ |
65 |
|
Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
9(13) |
|
Защита электродвигателя |
IP55 |
|
|
Класс изоляции |
F |
|

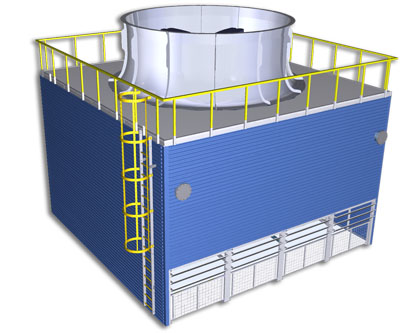

Градирня БВГ-80 ТУРБО
|
Наименование параметра |
Ед. изм. |
Значение |
|
Условия эксплуатации |
||
|
Производительность по воде |
м3/час |
500-1000 |
|
Тип оросителя |
Комбинированный |
|
|
(Пленочный + сетчатый слой) |
||
|
Температура входящей воды |
°С |
Не более 65 |
|
Температура охлажденной воды |
°С |
t* + (4-6) |
|
Температурный перепад, Δt |
°С |
5-20 |
|
Тепловая нагрузка при Δt=10°С |
кВт |
5 800 - 11 600 |
|
Капельный вынос |
% |
≤0,01 |
|
Давление в системе водораспределения |
м.вод.ст |
3-5 |
|
Стандарт теплового расчета |
CTI ATC 105 |
|
|
Конструкция градирни |
||
|
Вид градирни |
Противоточная вытяжная |
|
|
Количество секций |
шт. |
1 |
|
Расположение секций |
Линейное |
|
|
Габаритные размеры градирни (шир. дл.) |
м |
8,1х8,0 |
|
Общая высота градирни |
м |
6,9 |
|
Высота водораспределительной системы |
м |
3,58 |
|
Высота воздуховходных окон |
м |
1,69 |
|
Высота диффузора |
м |
0,6 |
|
Количество фланцев ввода воды, Dу |
мм |
2x300 |
|
Площадь орошения |
м2 |
64 |
|
Вентиляторная установка |
||
|
Количество вентиляторов |
шт. |
1 |
|
Марка электродвигателя |
АСВО5К |
|
|
Тип соединения мотора и вентилятора |
Прямой привод |
|
|
Диаметр вентилятора |
мм |
4500 |
|
Материал лопастей |
стеклопластик |
|
|
Частота вращения |
об/мин. |
485 |
|
Уровень шума (10 метров от градирни) |
дБ |
Не более 70 |
|
Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
|
Номинальная мощность электродвигателя |
кВт |
37 (55) |
|
Защита электродвигателя |
IP55 |
|
|
Класс изоляции |
F |
|
Градирня ГЗК-1
|
Параметры |
Значение |
|
Производительность по воздуху, м3/сек |
~4х4=16 |
|
Потребляемая мощность электродвигателей вентиляторов, кВт |
1,1х4=4,4 |
|
Количество вентиляторов, шт. |
4 |
|
Расход охлаждаемой жидкости, м3/час |
25-65 |
|
Капельный унос воды из конденсатора, % |
не более 0,01 |
|
Габаритные размеры (ШxДxВ.), мм |
2200x2800x4000 |
|
Масса градирни, кг |
3800/5000 |

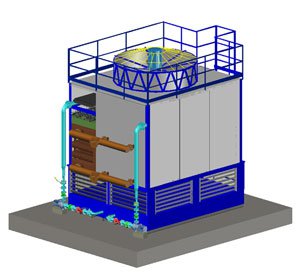

Градирня ГЗК-3
|
Параметры |
Значение |
|
Производительность (среда-этиленгликоль), м³/час |
|
|
- минимальная |
50 |
|
- номинальная |
80 |
|
- максимальная |
120 |
|
Капельный унос, % |
не более 0,01 |
|
Вентилятор осевой |
ВГ-24 х 1 шт. |
|
Мощность электродвигателей вентиляторов, кВт |
9-15 |
|
Мощность циркуляционного насоса, кВт |
4х(1-2шт.) |
|
Уровень шума на расстоянии 10 м, дБл |
70-80 |
|
Габаритные размеры (ШxДxВ.), мм |
3600x3600x4450 |
|
Объем водосборного поддона орошающей воды, м³ |
≤6,5 |
|
Патрубок подачи воды для подпитки (Dy1), мм |
32 |
|
Перелив (Dу2), мм |
70 |
|
Сливной патрубок (Dу3), мм |
70 |
|
Масса градирни, кг |
не более 8200/14800 |
Градирня ГЗК-11
|
Параметры |
Значение |
|
Производительность |
40-60 |
|
по теплоносителю Q, м3/час |
|
|
(контур «технологическое оборудование – теплообменник градирни») |
|
|
Производительность |
50-80 |
|
по орошающей воде Q, м3/час |
|
|
(контур «водосборный поддон – водораспределительная сис-ма градирни») |
|
|
Объем водосборного поддона градирни, м3 |
2,3 |
|
Потери орошающей воды |
не более 0,007 |
|
с капельным уносом, % |
|
|
Тип вентилятора |
осевой, прямоприводной |
|
Количество вентиляторных установок, шт. |
1 |
|
Диаметр вентилятора, мм |
1240 |
|
Потребляемая мощность электродвигателя вентилятора, кВт |
(5,5-7,5)х1шт. |
|
Параметры электродвигателя вентилятора, |
380/50/3 |
|
В/Гц/Ф |
|
|
Уровень шума на расстоянии 10 м, дБл |
не более 70 |
|
Колличество циркуляционных насосов, шт. |
1 |
|
Потребляемая мощность электродвигателя насоса, кВт |
(2,0-4,0)х1шт. |
|
Вид градирни |
противоточная |
|
Масса градирни сухая/рабочая, кг |
3000/4500 |
|
Используемые материалы: |
|
|
- корпус |
стеклопластик |
|
- теплообменник |
медь |
|
система водораспределения |
ПВХ |
