Каталог Инженерный центр ВК градирни ПРАГМА

Инженерный центр ВК с 1998 года специализируется на производстве градирен с повышенной надежностью, нацеленные на эффективность при максимальном энергосбережении. Градирни выпускаются как заводской готовности, так и под заданную заказчиком производительность. При необходимости вся градирня целиком изготавливается из нержавеющей стали, в том числе силовой каркас и коллектор.

Оборудование Инженерный центр ВК:

Градирни ПРАГМА

Преимущества градирни ПРАГМА

1. Возможность выделения определенного оборудования в отдельный охлаждающий цикл.

2. Отсутствует необходимость регулярных денежных вложений на ремонт и техобслуживание.

3. Сравнительно небольшие затраты на электричество.

4. Пожаробезопасность.

5. Отсутствие шума низких частот.

6. Возможность установки рядом с другими зданиями.

7. Бесперебойная работа.

8. Устойчивость к обмерзанию.

9. Отсутствует необходимость повышенных трудовых ресурсов.

10. Безопасность, т.к. отсутствует подведенное электричество.

Принцип работы градирни ПРАГМА

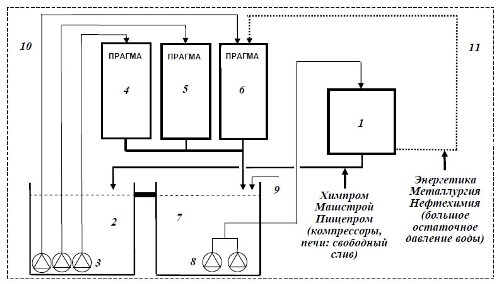

Схема охлаждения с применением градирни ПРАГМА

В схеме оборотного водоснабжения с использованием градирни ПРАГМА отсутствуют все дополнительные детали:

Нагретая вода, поступающая от охлаждаемого оборудования 1, сливается самотёком в ёмкость 2. При наличии значительного остаточного напора после оборудования, который можно использовать, горячая вода подаётся прямо на градирню ПРАГМА.

Возле ёмкости 2 (или прямо в ней) установлены насосы 3, подающие тёплую воду на эжекционные градирни 4, 5, 6. Каждая из градирен может состоять из произвольного числа блоков эжекционной градирни ПРАГМА. Зимой может работать только градирня6, в межсезонье – две градирни, летом – все три.

Зимой работает только одна из градирен. Все градирни полностью дренируются, поэтому они не подвержены опасному обмерзанию.

С градирен охлаждённая вода сливается самотёком в ёмкость 7, откуда подаётся на охлаждаемое оборудование 1 насосами 8.

Ёмкости нагретой 2 и охлаждённой 7 воды являются сообщающимися сосудами. Суммарный минимальный объем этих ёмкостей согласно СНиП рассчитывается на 5 минут работы самого мощного из насосов. Чем больше указанный объём, тем более устойчива работа системы.

Насосы 3 рассчитываются так, чтобы напор охлаждаемой воды перед градирнями был не менее 35 м вод. ст.

В процессе охлаждения часть оборотной воды испаряется, поэтому необходима подпитка 9 водопроводной или технической водой в ёмкость холодной воды.

Расход добавочной воды рассчитывается как 1% часового расхода на каждые 5оСохлаждения.

На напорных трубопроводах градирен 10 и 11 (непосредственно перед градирнями) рекомендуется установка стрелочных манометров для контроля давления.

Для надёжного резервирования работы группы насосов 8 обязательна установка обратных клапанов на напорных патрубках каждого из насосов.

Для обеспечения постоянного забора механических включений из оборотной воды рекомендуется установка на трубопроводах 10 и 11 гравитационно-инерционных грязевиков (ГИГ) производства ООО «ВАЛЁР», г. СПб.

Основное преимущество данной схемы – простота и технологичность применения (особенно – зимой) в режиме вкл./откл., отсутствие необходимости в автоматике.

Составляющие градирни ПРАГМА

1. Корпус из черной или нержавеющей стали толщиной 1,5 мм.

2. Силовая рама, изготовленная из стандартных профилей.

3. Водоуловитель, состоящий из полиэтиленовых сетчатых цилиндров, куда подается часть охлаждаемой воды.

Данный слой задерживает воду в пределах тепломассообмена, представляя собой ороситель и водоуловитель градирни.

4. Латунная центробежная форсунка повышенной прочности равномерно заполняет факел разбрызгивания.

Их расположение позволяет визуально контролировать работу без дополнительной площадки и удаления водоуловителя.

5. На стальной коллектор крепятся форсунки, при необходимости он комплектуется фланцем.

(1) При температуре охлаждаемой воды 32оС и температуре воздуха по смоченному термометру 19,5оС.

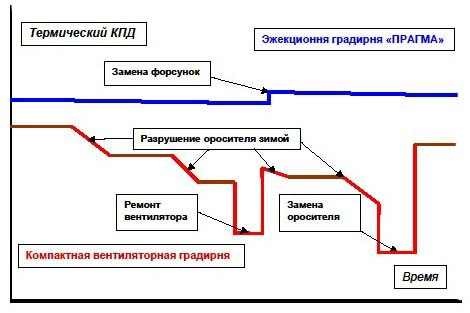

(2) Термический КПД - отношение реального перепада температуры к теоретически достижимому (когда вода охладится до температуры воздуха по смоченному термометру, т.е. в бесконечно большой «идеальной» градирне). Для компактных градирен с одинаково высокой плотностью орошения эта характеристика примерно одинакова.

(3) При уменьшении напора на форсунках увеличивается размер капель и уменьшается коэффициент эжекции воздуха.

(4) Например, если градирни производительностью 400 м3/ч устанавливаются на высоте 10 м от насосов (на крыше цеха):

(4.1) 4 шт. ПРАГМА-120: насос «Grundfos» NK 100-200 производительностью 400 м3/ч с повышенным напором 45 (35+10) м. вод. ст.-75 кВт.

(4.2) 4 шт. вентиляторных градирен по 100 м3/ч (или 1 градирня на 400 м3/ч): насос Grundfos NB 125-200 производительностью 400 м3/ч с напором 20 (10+10) м вод. ст. – 55 кВт, плюс вентиляторы 4х4=16 кВт (или один вентилятор 22 кВт), всего – 71 (или 77) кВт.

(5) Пластиковые части (водоуловитель) находятся в зоне тёплого воздуха. Для сравнения: в вентиляторных градирнях внизу оросителя находятся самый холодный воздух и самая холодная вода, что ведёт к образованию льда.

(6) Один нагнетательный аппарат - насос в обогреваемом помещении с обязательным по СНиПу резервным насосом. Для сравнения: у вент. градирен - 2 нагнетательных аппарата, один из которых на улице: совокупная вероятность выхода из строя существенно выше, т.е. вероятность простоя и соответствующих убытков.

Технические характеристики градирни ПРАГМА-120

№	Характеристика	Ед. изм.	Значение
Технические характеристики
1	Номинальный расход охлаждаемой воды	м³/ч	120
2	Максимальный расход охлаждаемой воды	м³/ч	142
3	Номинальный напор охлаждаемой воды	м вод. ст.	25
4	Максимальный напор охлаждаемой воды	м вод. ст.	35
5	Минимальный рабочий напор охлаждаемой воды	м вод. ст.	8
6	Рабочий диапазон температуры воздуха	^оС	от -50 до +50
7	Температура охлаждаемой воды, не более	^оС	80
8	Номинальный снимаемый тепловой поток	кВт	600 (1)
9	Термический КПД летом, не менее	-	0,45 (2)
10	Средний размер капель на выходе форсунки, не более	мм	0,38
11	Схема подключения	-	двухконтурная
12	Длина х Ширина х Высота	м	5,2х2,3х2,4
13	Масса сухой градирни	кг	1180
14	Материал корпуса	марка	окрашенная конструкционная сталь
15	Материал силовой рамы и водораспределительного коллектора	марка	окрашенная конструкционная сталь
16	Цвет силовой рамы и водораспределительного коллектора (на выбор)	-	синий, коричневый, красный, зелёный, бронзовый
17	Тип водоуловителя	-	сетчатый ПР-50 ПЭНД
18	Температура эксплуатации водоуловителя	^оС	от -50 до +65
19	Форсунки	-	центробежные
20	Материал форсунок	-	латунь
21	Способ крепления градирни на месте	-	приварка в 6 точках
Экономические и экологические характеристики, охрана труда
22	Способ обеспечения надёжности и бесперебойности работы	-	включение резервного насоса
23	Способ регулирования теплосъёма и экономии электроэнергии	-	каскадное вкл./откл. секций или ЧР насоса(3)
24	Срок поставки одной шт.	кал. дн.	30
25	Предоплата	%	70
26	Количество градирен, перевозимых в еврофуре	шт.	3
27	Гарантийный срок на корпус градирни	лет	5
28	Гарантийный срок на форсунки и водоуловитель	лет	3
29	Энергозатраты в сравнении с вентиляторной градирней	-	равны (4)
30	Транспортные затраты в сравнении с вентиляторной градирней	-	равны
31	Необходимость иметь резерв градирен и запчастей	-	нет
32	Необходимость регулярного обслуживания зимой	-	нет
33	Необходимость остановки работы для обслуживания форсунок	-	нет
34	Разрушение пластиковых частей вследствие образования льда	-	нет (5)
35	Наличие вредных и опасных воздействий (низкочастотный шум, вибрация, подъём тяжестей, электрический ток, движущиеся части)	-	нет
НАДЕЖНОСТЬ
36	Высокая долговечность применяемых материалов.(6)
