Swep

Каталоги Swep:

Каталог SWEP пластинчатые теплообменники для бойлеров

Руководство по установке паянных компактных теплообменников SWEP

Каталог SWEP теплообменник серии B80

Каталог SWEP теплообменник серии B86

Каталог SWEP разборные пластинчатые теплообменники

Каталог SWEP компактные паянные теплообменники

Каталог SWEP паяные пластинчатые теплообменники

SWEP – шведская компания, основной деятельностью которой является проектирование и производство теплообменных аппаратов для использования в холодильных складах, химической, пищевой промышленности и других сферах деятельности.

Номенклатура SWEP включает большой ассортимент паяных пластинчатых теплообменных аппаратов, в том числе – компактных моделей для решения нестандартных задач по кондиционированию воздуха, охлаждению жидкостей, масляных растворов, агрессивных сред или подогреву воды в бойлерных.

Оборудование SWEP:

Паянные теплообменники Swep типа B
Теплообменники Swep типа E
Пластинчатый теплообменник (испаритель) серии V Swep
Трехконтурные паяные теплообменники Swep серии D
Паяные теплообменники Swep серии AD
Паяные теплообменники Swep серии ADWIS
Паяные теплообменники Swep серии DW
Паяные теплообменники Swep серии HP
Паяные теплообменники Swep серии А
Паяные теплообменники Swep серии MO

Общие рабочие характеристики теплообменного оборудования SWEP:

Рабочая температура, С	-195....+350
Расход рабочих жидкостей и газов, м.куб в час	до 640
Рабочее давление, бар	до 40
Тип присоединений	резьбовой, фланцевый, приварной
Диаметр присоединений	DN15-DN200

Сравнительная таблица конструктивных данных. Паяные пластинчатые теплообменники SWEP:

Тип	Размеры, мм								Соединения		Макс. кол-во пластин	Площадь пластины, м2	Макс. расход, м3/ч	Вес пустой, кг
Тип	A	B	C	D	E	F	G	R	Резьба	Пайка/сварка/фланец	Макс. кол-во пластин	Площадь пластины, м2	Макс. расход, м3/ч	Вес пустой, кг
E5AS	192	73	154	40	20	2+2.17x(NP-2)	7	16	1/2″-3/4″	+/+/-	40	0,012	4	0.33+NPx0.044
E5T	192	73	154	40	20,1	2+2.24x(NP-2)	7	16	1/2″-3/4″	+/+/-	40	0,012	4	0.362+NPx0.044
E6T	210	73	172	40	20,1	2+2.24x(NP-2)	7	16	1/2″-3/4″	+/+/-	40	0,015	6	0.392+NPx0.046
E8T	315	73	278	40	20,1	2+2.24x(NP-2)	7	16	1/2″-3/4″	+/+/-	40	0,023	6	0.54+0.070xNP
B5T	187	72	154	40	20	4.3+2.24xNP	7	16	1/2″-3/4″	+/+/-	60	0,012	4	0.6+0.044xNP
B8	310	72	278	40	20	4.3+2.24xNP	7	16	1/2″-3/4″	+/+/-	60	0,023	6	0.9+0.070xNP
B10T	287	117	243	72	20	4.4+2.34xNP	6	22	1″-11/4″	+/+/-	120	0,032	12	1.5+0.126xNP
V10T	287	117	243	72	20	4.4+2.34xNP	6	22	1″-11/4″	+/+/-	120	0,032	12	1.4+0.110xNP
B12	287	117	234	63	20	4.4+2.34xNP	6	22	1″-11/4″	+/+/-	120	0,027	22	1.7+0.116xNP
B15	465	72	432	40	20	4.3+2.24xNP	7	16	1/2″-3/4″	+/+/-	60	0,036	4	1.3+0.106xNP
B16	376	119	320	63	27	4.4+2.24xNP	6	23	1″-11/4″	+/+/-	120	0,045	22	1.5+0.114xNP
B17	377	119	329	72	20,1	12.0+2xNP	6	23	1″-11/4″	+/+/-	140	0,045	22	3.254+0.25хNP
B25	524	117	479	72	20	4.4+2.34xNP	6	23	1″-11/4″	+/+/-	120	0,063	12	2.5+0.234xNP
V25T	524	117	479	72	20	4.4+2.34xNP	6	23	1″-11/4″	+/+/-	120	0,063	12	2.1+0.190xNP
B28	526	119	470	63	27	4.4+2.34xNP	6	23	1″-11/4″	+/+/-	120	0,063	12	2.5+0.234xNP
B80	526	119	470	63	27	4.0+2.24xNP	6	23	1″-11/4″	+/+/-	140	0,063	22	2.1+0.186xNP
V80	526	119	470	63	27	4.0+2.24xNP	6	23	1″-11/4″	+/+/-	140	0,063	22	2.1+0.186xNP
B35	393	243	324	174	27	8.0+2.34xNP	3	35	1″-2″	+/+/+	250	0,093	35	4.2+0.336xNP
V35	393	243	324	174	27	8.0+2.34xNP	3	35	1″-2″	+/+/+	250	0,093	35	6.7+0.356xNP
B120	525	243	456	174	27	10.0+2.29xNP	4	34	11/2″-2″	+/+/-	250	0,128	35	10.27+0.404xNP
V120	525	243	456	174	27	10.0+2.29xNP	4	34	11/2″-2″	+/+/-	250	0,128	35	10.27+0.424xNP
DV47	525	243	456	174	27	10.0+2.40xNP	3	34	11/2″-2″	+/+/-	202	0,128	35	10.9+0.420xNP
B200	525	243	450	163	54,2	10.0+2.34xNP	4	35	2″-21/2″	+/+/-	250	0,128	55	10.7+0.430xNP
V200	525	243	450	163	54,2	10.0+2.34xNP	4	35	2″-21/2″	+/+/-	250	0,128	55	10.7+0.450xNP
DVD200	525	243	456	174	54,2	10.0+2.29xNP	3	34	2″-21/2″	+/+/-	202	0,128	55	8.946+0.420xNP
B50	525	243	441	159	54,2	12.0+2.34xNP	1	35	2″-21/2″	+/+/+	280	0,112	70	13.8+0.430xNP
B56	525	243	430	148	54,2	14.0+2.44xNP	0	48	21/2″-3″	+/+/+	250	0,165	78	16.0+0.431xNP
B57	693	243	600	148	54,2	16.0+2.44xNP	1	48	2″-3″	+/+/+	280	0,168	100	16.21+0.567xNP
DV58	694	304	604	216	54,2	16.0+2.44xNP	0	44	2″-3″	+/+/+	282	0,211	100	20.80+0.75xNP
B60	374	364	285	275	54,2	16.0+2.14xNP	2	49	2″-21/2″	+/+/+	300	0,136	78	13.0+0.470xNP
B65	864	363	731	231	112	17.0+2.32xNP	1	67	21/2″-4″	+/+/+	360	0,304	70	57.5+1.08xNP
V65	864	363	731	231	112	17.0+2.32xNP	1	67	21/2″-4″	+/+/+	360	0,304	70	57.6+1.100xNP
B400	694	304	597	205	54,2	18.0+2.34xNP	1	44	21/2″-3″	+/+/-	280	0,211	100	17.0+0.700xNP
V400	694	304	597	205	54,2	18.0+2.34xNP	1	44	3″	+/+/-	300	0,211	100	17.0+0.630xNP
DVD400	694	304	604	216	54,2	12.0+2.39xNP	0	44	21/2″-3″	+/+/-	282	0,21	100	14.25+NPx0.65
B427	694	304	567	179	112	22.0+2.29xNP	0	44	21/2″-4″	+/+/+	280	0,211	160	29.0+0.62xNP
B439	979	304	854	179	54,2	12.0+2.29xNP	6	44	3″-4″	+/+/+	360	0,298	175	21.13+0.89xNP
B500	980	304	854	179	54,2	12.0+2.29xNP	6	44	21/2″-4″	+/+/+	360	0,298	175	18.658+0.905xNP
DVD700	725	302	546	191	54,2	14+2.38xNP	-	-	21/2″-4″	+/+/+	300	0,201	175	17.6+NPx0.609
BDW16	377	120	329	72	20,1	4.0+2xNP	6	23,5	1/2″-3/4″	+/+/-	140	0,044	6	1.75+NPx0.22
ADWIS5	192	73	171	40	24,2	2.0+2.24xNP(A+B)+39	2	23,5	1/2″-3/4″	+/-/-	60	0,014	0,1	0.84–1.88
ADWIS12	287	117	241	63	24,2	4.8+2.34xNP(A+B)+74	2	23,5	1″-11/4″	+/-/-	80	0,034	0,4	3,78–7,17
M10	287	116	243	72	23,1	20.0+2.33xNPx0.98	0	16	1″	-/-/-	60	0,033	12	6.0+0.110xNP
NP – количество пластин

Паянные теплообменники Swep типа B

Серия	Присоединение	Объём канала	Высота	Ширина	Межосевое расстояние вертикаль.	Межосевое расстояние горизонт.
	DN	л	мм	мм	мм	мм
B5	3/4ʺ	0.024	187	72	154	40
B8	3/4ʺ	0.041	310	72	278	40
B15	1/2ʺ	0.063	465	72	432	40
B10T	1ʺ	0.061	289	119	243	72
B12	32	0.063	287	117	234	63
B16	32	0.082	376	119	320	63
B25T	1ʺ	0.111	526	119	479	72
B28	32	0.111	526	119	470	63
B80	32	0.111	526	119	470	63
B35	40	0.179	393	243	324	174
B200T	50	0.241	525	243	448.5	450
B120T	40	0.241	525	243	456	174
B50	2 1/2ʺ	0.236	525	243	441	159
B56	2 1/2ʺ	0.21	525	243	430	148
B57	2 1/2ʺ	0.33	693	243	598	148
B60	65	0.223	374	364	277	267
B427	100	0.405	694	304	567	179
B439	100	0.573	979	304	854	179
B65	100	0.59	864	363	731	231

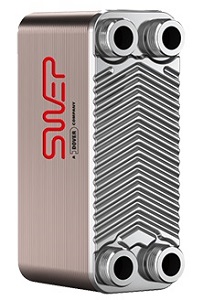

Паянные теплообменники Swep типа B

Теплообменные агрегаты типа В с уникальной геометрией пластин составляет основу всего ассортимента продукции компании Swep. В качестве исходного материала для их производства используется нержавеющая сталь класса AISI 316. Применение чистой меди в качестве припоя повышает прочностные характеристики оборудования, поэтому модели типа В часто используют в химической промышленности. Номенклатурный ряд агрегатов включает модели с различным классом давления S, M, F, H, E. Агрегат В35 работает и на нагрев и на охлаждение. Сфера использования: системы подогрева воды , отопительные системы, системы хладоснабжения, технологические процессы на пищевых производствах (пастеризация молока).

Теплообменники Swep типа E

Агрегаты типа Е разработаны для работы с котельным оборудованием низкого давления – в системах с одноконтурными коталми, в качестве разделителя контура котла, в качестве конструктивного элемента двухконтурного котла. Их используют в процессах теплообмена воды с водой при среднем температурном режиме. Конструкция теплообменников оснащена запатентованными крайними пластинами с герметичными каналами, полностью интегрированными с крышками и уплотнительными кольцами. Поверхность данных пластин практически полностью задействованы в теплообменных процессах, поэтому агрегаты типа Е являются одними из самых эффективных на рынке теплообменного оборудования. Сферы применения: бытовые бойлерные, промышленные и коммерческие гидравлические системы.

Пластинчатый теплообменник (испаритель) серии V Swep

Теплообменные агрегаты пластинчатого типа – оборудование, использующиеся в составе промышленных холодильных камер, складов, насосов и других подобных установок. В конструкции испарителей имеется специальные распределительные кольца, с помощью которых происходит равномерное распределение хладагента внутри агрегата. Тем самым, поверхность испарителя используется в работе практически на 100%. Широкий модельный ряд теплообменников серии V позволяет использовать их для различных задач по теплообмену. Особенности: возможность работы с различными типами хладагентов, высокая производительность, компактные габариты, высокие допустимые параметры по рабочему давлению. Рабочие среды: вода, гликоль, соляные растворы, пищевые продукты, нефть, масла и растворы на их основе, фреон, пар и др.

Трехконтурные паяные теплообменники Swep серии D

Паянные теплообменные агрегаты серии D имеют разработанную и запатентованную конструкцию, которая позволяет регулировать количество передаваемого от вторичного контура тепла путем отключения половины холодильной мощности. Такая технология позволяет получать более низкие температуры стока воды, что значительно оптимизирует весь технологический процесс теплоотдачи. Аппараты используются в составе промышленных холодильных систем с большой нагрузкой, охладителей, систем охлаждения зданий.

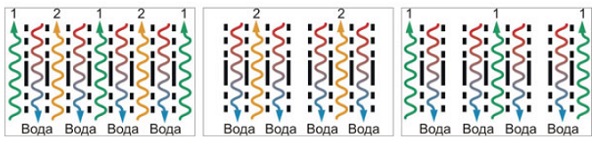

Схема работы контуров теплообменников серии D

Паяные теплообменники серии AD Swep

Осушители воздуха серии AD разработаны для снижения уровня влажности в промышленных помещениях, складах, производствах. Агрегаты Swep способны обеспечивать любые производственные процессы высококачественным сухим воздухом с уровнем влажности практически 0 градусов. Широкий модельный ряд позволяет подобрать агрегат требуемой мощности для обеспечения любых нужд производства. Теплообменники данной серии обладают оптимальной геометрией пластин. Они имеют различные виды каналов, включая асимметричные, для оптимальной теплопередачи на разных скоростях потока.

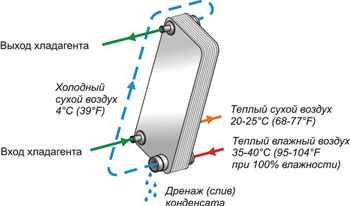

Схема работы паяного теплообменника серии AD Swep:

Паяные теплообменники серии ADWIS Swep

Осушитель воздуха серии ADWIS представляет собой компактный агрегат со встроенным сепаратором Air Dryer With Integtrated Separator. Данное оборудование используют для полного удаления влаги из воздуха, сжатого компрессором, природного газа и других воздушных сред. Применение теплообменников ADWIS позволяет получить чистую рабочую среду без конденсата, которую можно использовать в различных производственных процессах. Исключается появление коррозии, таким образом, снижаются общепроизводственные расходы на ее удаление и эксплуатацию систем.

Особенности: уникальная геометрия пластин теплообменник увеличивает эффективность использования агрегата; при кратковременных перегрузках системы оборудование может работать на 30% эффективнее своей номинальной производительности; легко монтируются и подключаются.

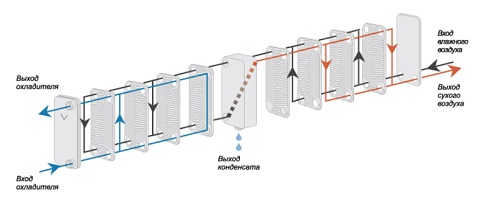

Схема теплообменника серии ADWIS Swep:

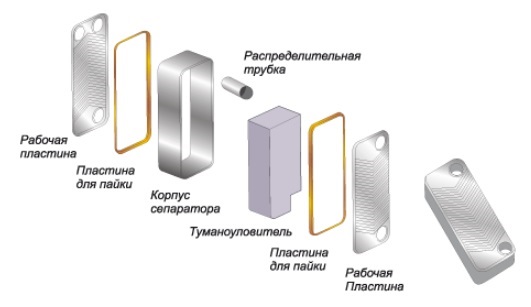

Компоненты теплообменника ADWIS Swep:

Паяные теплообменники серии DW Swep

Агрегаты серии DW используются в химической отрасли, фармацевтике, пищевой промышленности и других сферах, где необходима повышенная термическая эффективность оборудования подобного типа. При этом, условие отсутствия внутренних утечек соблюдается на 100%. Особенности теплообменников: компактные размеры, высокая надежность, высокая теплоотдача, высокая мощность полностью соответствует заявленным параметрам. Устройства серии DW выпускаются не только как паяные теплообменники, но и в варианте Minex.

Пластины теплообменника DW – основное решение для компактных паянных теплообменников:

Пластины теплообменника DW –решение для Minex:

Паяные теплообменники серии HP Swep

Агрегаты серии HP разработаны для технологий, связанных с высоким давлением обрабатывающей промышленности. Также, данные теплообменники задействуют в случае применения новых, высокопроизводительных, экологичных хладагентов, в т.ч. - R410A. Показатель давления, при котором используется данное оборудование – до 45 бар. При этом они в полной мере отвечают требованием безопасности. Особенности: большой модельный ряд, низкий расход хладагента, компактные размеры, высокая производительность.

Паяные теплообменники серии А Swep

Агрегаты серии А полностью изготовлены из высококачественной нержавеющей стали. Конструкция не содержит элементов из меди. В качестве припоя используется материал на основе никеля с добавлением кремния, бора, хрома. Исходный материал, из которого производят канальные пластины, пластины крышек, соединений и т.д., тот же, что и для обычных КПТ. Особенность: способность эффективно работать при повышенных температурах, устойчивость к коррозии при использовании химически агрессивных жидкостей. Сфера применения: химическая отрасль, фармацевтика, пищевая промышленность, промышленные холодильные системы, работающие на аммиаке, технологические процессы охлаждения или нагрева масел, кислот и других рабочих сред с содержанием серы.

Паяные теплообменники серии MO Swep

Агрегаты данной серии изготавливаются из молибденовой стали. Это гарантирует высокую степень защиты от коррозии, сопротивляемость образованию трещин. Используемая технология паяния является гарантией защиты от образования внутризернистой коррозии. Особенности: высокая надежность, длительный срок эксплуатации, экономичный дизайн, компактные размеры. Сферы использования: технологические процессы с использованием хлоридной или насыщенной железом воды, бумажная промышленность, химическая промышленность.
