НПО «Агростройсервис» - компания по производству градирен, очистных сооружений и КНС. «Агростройсервис» производит градирни и комплектующие высокого качества, соответствующие заявленным техническим характеристикам. Более 20 лет опыта, собственное производство, штат высококлассных специалистов позволяют реализовать проекты с высоким качеством за минимальные сроки.

Вентиляторная градирня - устройство для снижения температуры технологической воды, применяемой в системах охлаждения различных агрегатов. Наиболее распространены башенные, вентиляторные и эжекционные градирни.

Охлаждение в башенных и вентиляторных градирнях в основном происходит на поверхности оросителя. В эжекционных градирнях - за счет создания потока мелкодисперсных капель специальными форсунками. Наиболее удобны секционные вентиляторные установки.

Оборудование Агростройсервис:

Градирни Агростройсервис серии ВЕНТА
Градирни Агростройсервис серии ВЕНТА-500
Градирня Агростройсервис серии ВЕНТА-800
Градирня Агростройсервис серии ВЕНТА-1000
Градирня Агростройсервис серии ВЕНТА-2000
Градирня Агростройсервис серии ВЕНТА-3000
Градирня Агростройсервис серии ВЕНТА-mini
Комбинированные системы охлаждения Агростройсервис

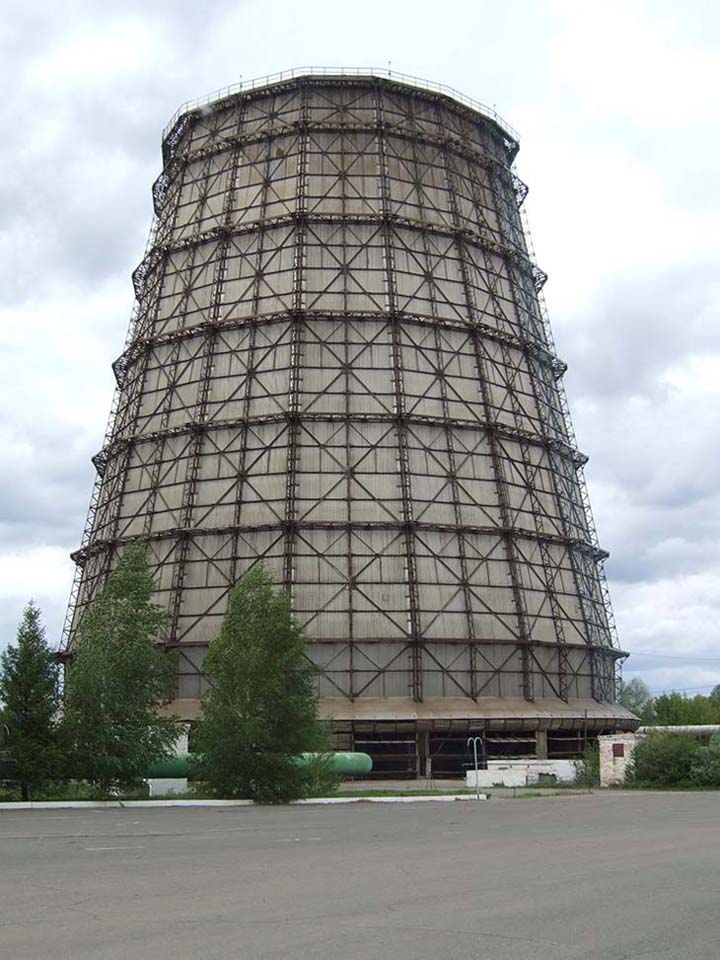

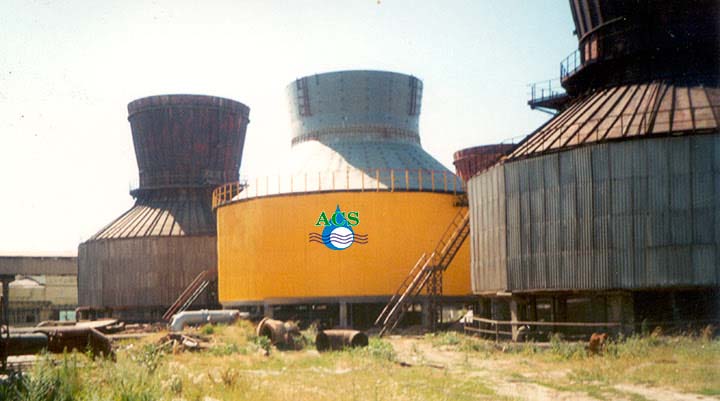

Башенные градирни Агростройсервис
Комплектующие Агростройсервис

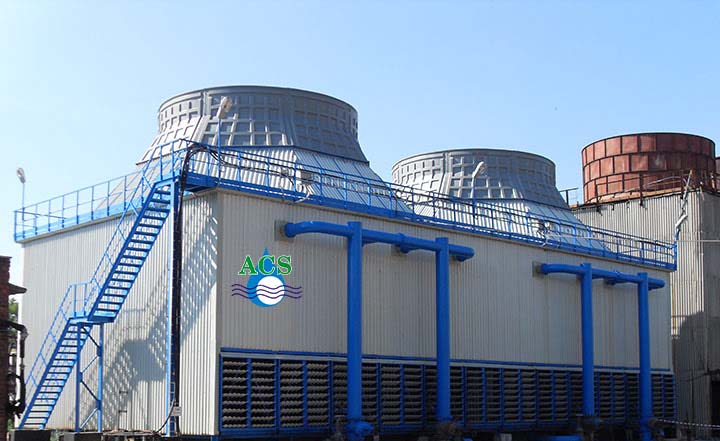

Градирни Агростройсервис серии ВЕНТА

Градирни серии ВЕНТА - собственная высокоэффективная разработка НПО «Агростройсервис», гарантированно обеспечивающая необходимое охлаждение оборотной воды.

Градирня ВЕНТА-250

ВЕНТА-250 – каркасная градирня из четырех несущих колонн, связанных ригелями, самая маленькая из серии ветиляторных градирен ВЕНТА.

ВЕНТА-250 применяется в малых водооборотных циклах с нагрузкой от 100 до 750 м3/час. Основные потребители - сборочные и литейные производства, фармацевтические и химические предприятия, спиртозаводы и молокозаводы, производители микроэлектроники, РТИ и пластмасс и другие.

Обшивка установлена изнутри, что позволяет минимизировать воздействие воды на опорные металлоконструкцие. Покрытие эпоксидными или цинконаполненными эмалями защищает металлокаркас, а монтаж на стройплощадке минимизирует сводит срок строительства.

Легко монтируется на крышах насосных станций или над водосборными емкостями. Может быть оснащена стеклопластиковой или металлической ванной. В зимний период возможна установка жалюзи или зимнего водораспределения.

Подходит для реконструкции советских градирен типа ВГ-25 и адаптирована для установки на имеющийся железобетонный бассейн. Поддерживает работу в составе АСУ с частотным регулированием, что позволяет повысить моторесурс и сэкономить до 30% электроэнергии.

Технические характеристики:

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-250 (4х4)
1	Площадь орошения		м²	16
2	Гидравлическая нагрузка		м³/час	100 ÷ 250
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	6,25 ÷ 15,6
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	60
8	Капельный унос воды, не более		%	0,02

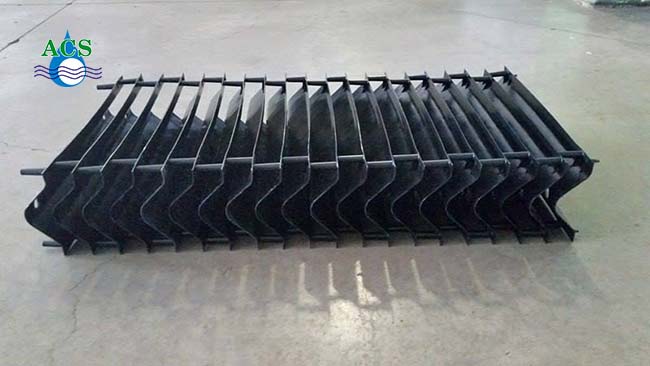

9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Рассчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Рассчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	6,5

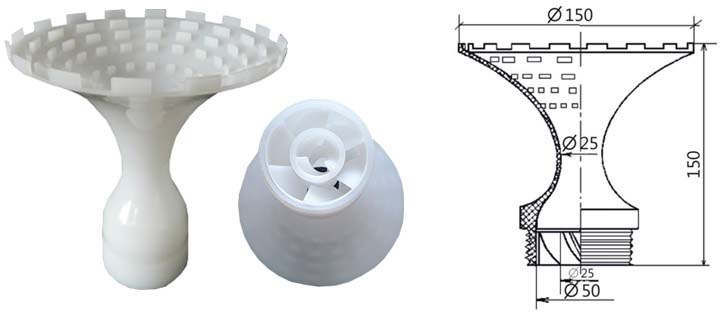

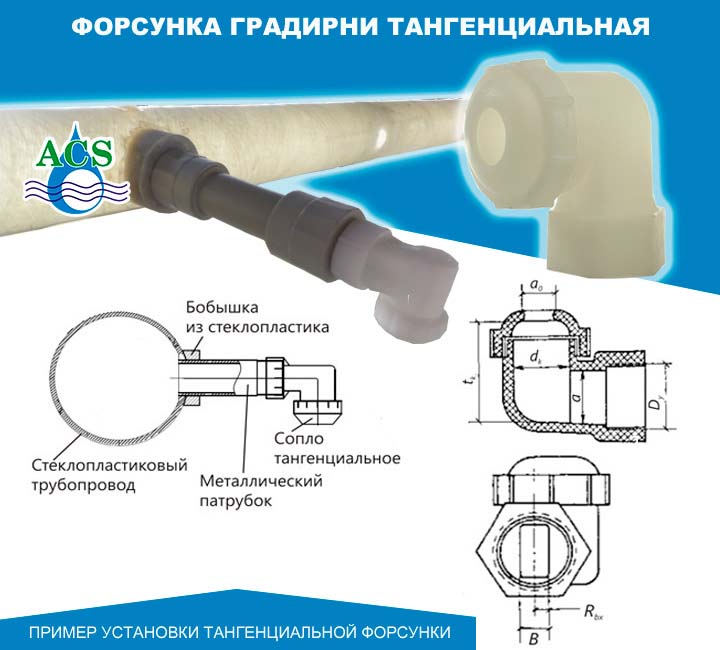

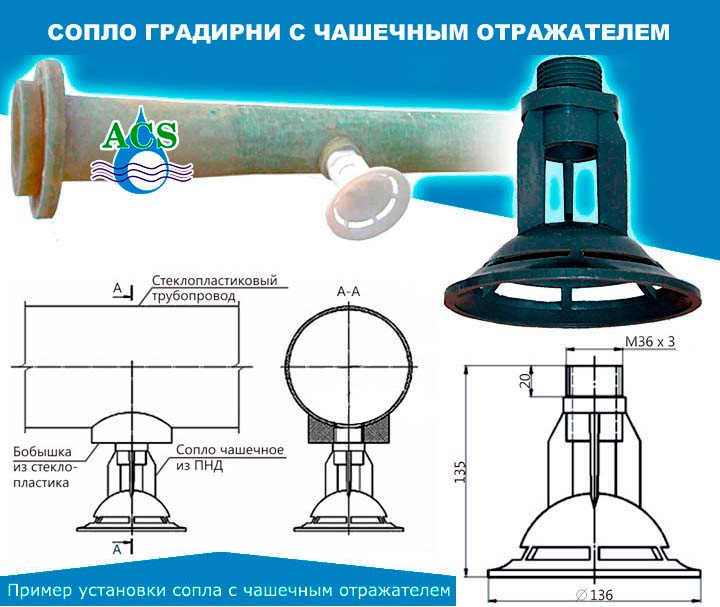

13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	6 ÷ 25

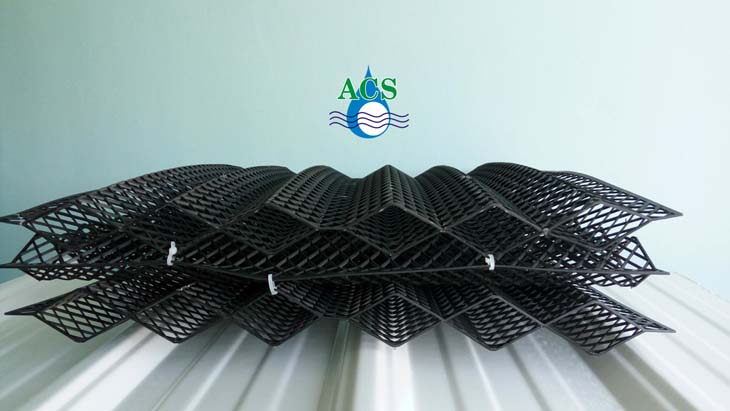

17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³

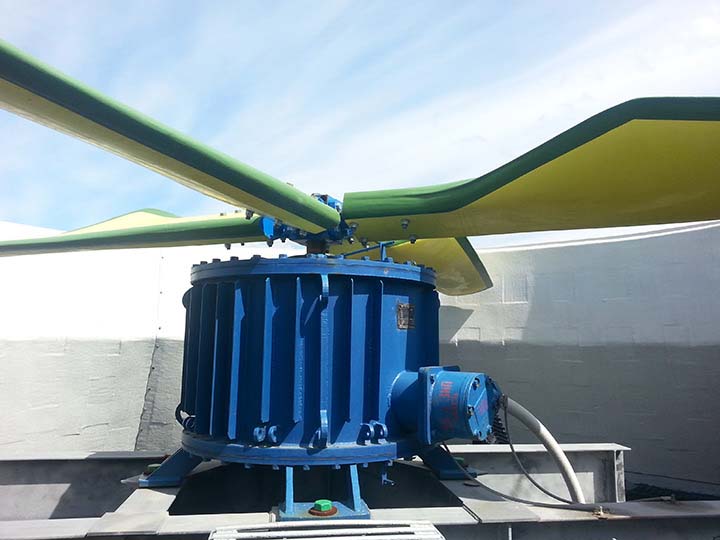

21	Марка вентилятора		-	ВГ-25
22	Количество вентиляторов на секцию		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	2500
24	Количество лопастей рабочего колеса		шт.	3
25	Угол установки профиля лопасти		°	16
26	Частота вращения рабочего колеса		мин¹	365
27	Производительность вентилятора		тыс. м³/час	156
28	Номинальное давление вентилятора		Па	137
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	22
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP55
31	Уровень шума		ДБ	70
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	4000×4000×6165

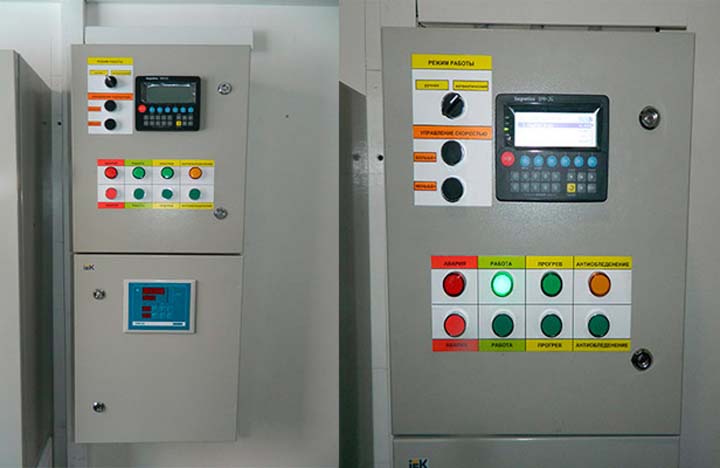

33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

Градирня ВЕНТА-500

ВЕНТА-500 – надежная и недорогая среднепроизводительная вентиляторная градирня блочного типа.

Градирни типа ВЕНТА-500 наиболее эффективны для водооборотных циклов с нагрузкой от 300 до 1700 м3/час и перепадом температур 10-15 градусов. Применяется на химических производствах, предприятиях легкой и пищевой промышленности, в металлургических и литейных цехах, в машиностроении и других производствах.

Устанавливается как на бетонные бассейны, так и на крыши зданий на металлические или стеклопластиковые поддоны. Существует ряд решений по защите от обледенения.

Основа градирни ВЕНТА-500 - металлокаркас из рамок, собираемых на месте монтажа при помощи болтов, который может быть запущен и при помощи окрашивания, и методом горячей оцинковки.

Стоимость конечного решения варьируется в широких пределах в зависимости от компоновки и применяемых материалов.

Технические характеристики:

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-500 (6х6)
1	Площадь орошения		м²	36
2	Гидравлическая нагрузка		м³/час	200 ÷ 500
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	5,5 ÷ 13,9
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	70
8	Капельный унос воды, не более		%	0,02
9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Расчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Расчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	6,5
13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	25 ÷ 63
17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³	80
21	Марка вентилятора		-	ВГ-50
22	Количество вентиляторов		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	5000
24	Количество лопастей рабочего колеса		шт.	4
25	Угол установки профиля лопасти		°	14
26	Частота вращения рабочего колеса		мин¹	178
27	Производительность вентилятора		тыс. м³/час	500
28	Номинальное давление вентилятора		Па	147
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	30; 37
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP54, IP55
31	Уровень шума		ДБ	70
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	6200×6200×6165
33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

Градирня ВЕНТА-800

Системы охлаждения ВЕНТА-800 используются для охлаждения оборотной воды общим объемом от 800 до 2500 м3. Градирни ВЕНТА-800 подходят для реконструкции и замены советских градирен типа ВГ-50. Без дополнительного ремонта секции они устанавливаются на железобетонный бассейн от старого оборудования. ВЕНТА-800 широко применяют в металлургии и химическом производстве.

Компания «Агростройсервис» производит каркасные и рамочные градирни ВЕНТА-800. Каркасные более металлоемки и массивны, но характеризуются повышенной надежностью. Расположение обшивки внутри защищает металл от негативного воздействия водно-воздушной смеси. Несущими являются колонны по периметру, электродвигатели монтируются на собственные опоры.

Рамочная градирня - это набор однотипных рамок, соединенных сварным или болтовым способом, что обеспечивает возможность оцинковки и большую способность к масштабированию. Есть зимняя система водораспределения. Для защиты от обмерзания зимой на воздуховходные окна устанавливают жалюзи. Использование современных высокоэффективных двигателей экономит до 40% электроэнергии.

Технические характеристики

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-800 (8х8)
1	Площадь орошения		м²	64
2	Гидравлическая нагрузка		м³/час	500 ÷ 1000
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	7,8 ÷ 15,6
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	70
8	Капельный унос воды, не более		%	0,02
9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Расчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Расчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	6,5
13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	50 ÷ 100
17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³	140
21	Марка вентилятора		-	ВГ-50
22	Количество вентиляторов		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	5000
24	Количество лопастей рабочего колеса		шт.	4
25	Угол установки профиля лопасти		°	14
26	Частота вращения рабочего колеса		мин¹	178
27	Производительность вентилятора		тыс. м³/час	500
28	Номинальное давление вентилятора		Па	147
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	30; 37
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP54, IP55
31	Уровень шума		ДБ	78
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	8000×8000×9320
33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

Градирня ВЕНТА-1000

Блочно-рамочная вентиляторная градирня ВЕНТА-1000 – новая разработка завода (2012 г) - среднепроизводительная недорогая градирня, предназначенная для тех случаев, когда необходимо обеспечить большой перепад температур при невысоком объеме воды (1000–3000 м3/час). Это металлургические и нефтехимические заводы комбинаты по выпуску минеральных удобрений, и кислородно-компрессорные станции и другие.

Каркас из окрашенных рамок допускает возможность оцинковки для увеличения срока службы. Используемый в вентилятор ВГ-70 с мощным двигателем на 75 или 90 кВт и широколопастное рабочее колесо РК-70 позволяют достигать большого перепада температур. Модульная градирня ВЕНТА-1000 может иметь одну или две площадки под ороситель. Устанавливается на железобетонный бассейн или на фундамент с собственной стеклопластиковой ванной, но, при необходимости, может устанавливаться и на крыше. На типовую чашу, 22 метра диаметром, можно установить 2 или 4 секции. ВЕНТА-1000 позволяет эффективно проводить реконструкцию или ремонт градирен СК-400. Есть антиобледенительные решения, такие как жалюзи градирни и др. Хорошо показали себя автоматические системы управления.

Технические характеристики:

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-1000 (10х10)
1	Площадь орошения		м²	100
2	Гидравлическая нагрузка		м³/час	600 ÷ 1350
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	6 ÷ 13,5
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	70
8	Капельный унос воды, не более		%	0,02
9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Рассчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Рассчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	7,5
13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	100 ÷ 188
17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³	300
21	Марка вентилятора		-	ВГ-70
22	Количество вентиляторов		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	7000
24	Количество лопастей рабочего колеса		шт.	4
25	Угол установки профиля лопасти		°	14
26	Частота вращения рабочего колеса		мин¹	178
27	Производительность вентилятора		тыс. м³/час	1100
28	Номинальное давление вентилятора		Па	157
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	75
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP44, IP54, IP55
31	Уровень шума		ДБ	79
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	10000×10000×11410
33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

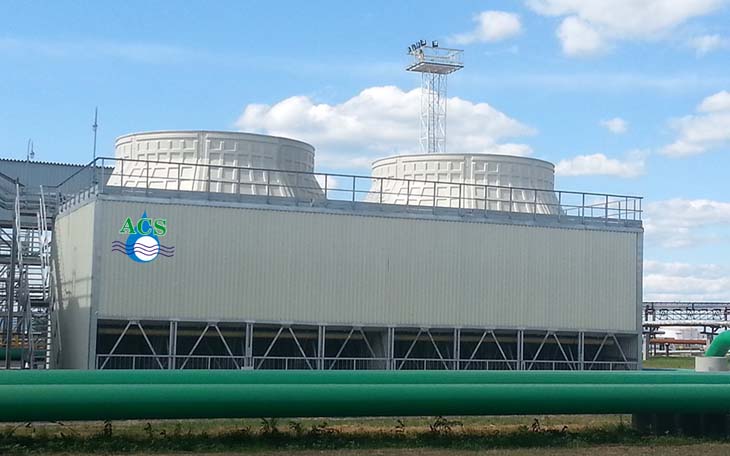

Градирня ВЕНТА-2000

ВЕНТА-2000 - наиболее распространенная вентиляторная градирня в России, современный аналог ВГ-50 и ВГ-70, что позволяет осуществлять ремонт или замену старых типовых градирен с помощью секций ВЕНТА-2000. ВЕНТА-2000 применяется там, где требуется эффективно охладить большой объем воды. Например, на нефтеперерабатывающих и металлургических заводах, в химическом производстве.

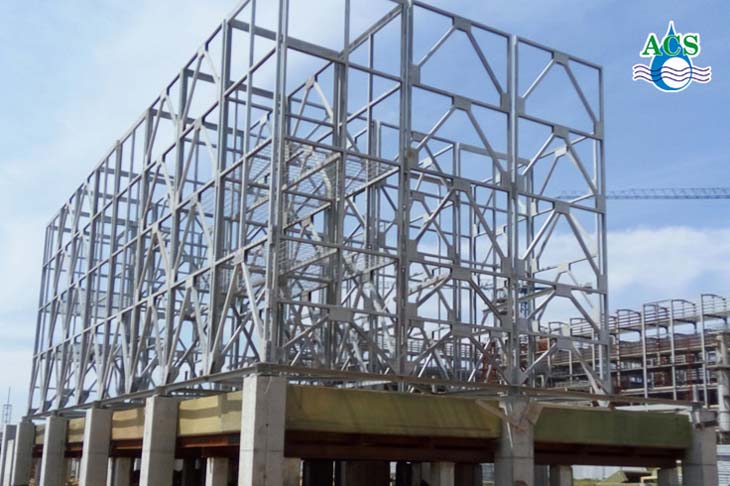

Секцией этой градирни является металлический каркас либо из периметральных колонн и связей либо из множества отдельных рамок. Каркас, допускающий горячее цинкование, легок и прост в монтаже. При установке градирен на уже существующий бассейн идеально подходят колонны и отдельная опора под электродвигатель.

Полный цикл возведения градирни - около 3 месяцев.

ВЕНТА-2000 удачно заменяет башенные градирни или градирни СК-400. 2 секции устанавливают на бассейн типовой градирни СК-400, при этом увеличивая производительность и снижая энергопотребление.

Технические характеристики:

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-2000 (12х12)
1	Площадь орошения		м²	144
2	Гидравлическая нагрузка		м³/час	800 ÷ 1500
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	5,5 ÷ 10,4
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	70
8	Капельный унос воды, не более		%	0,02
9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Рассчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Рассчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	7,5
13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	100 ÷ 188
17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³	300
21	Марка вентилятора		-	ВГ-70
22	Количество вентиляторов		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	7000
24	Количество лопастей рабочего колеса		шт.	4
25	Угол установки профиля лопасти		°	14
26	Частота вращения рабочего колеса		мин¹	178
27	Производительность вентилятора		тыс. м³/час	1100
28	Номинальное давление вентилятора		Па	157
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	75
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP44, IP54, IP55
31	Уровень шума		ДБ	79
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	12000×12000×11410
33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

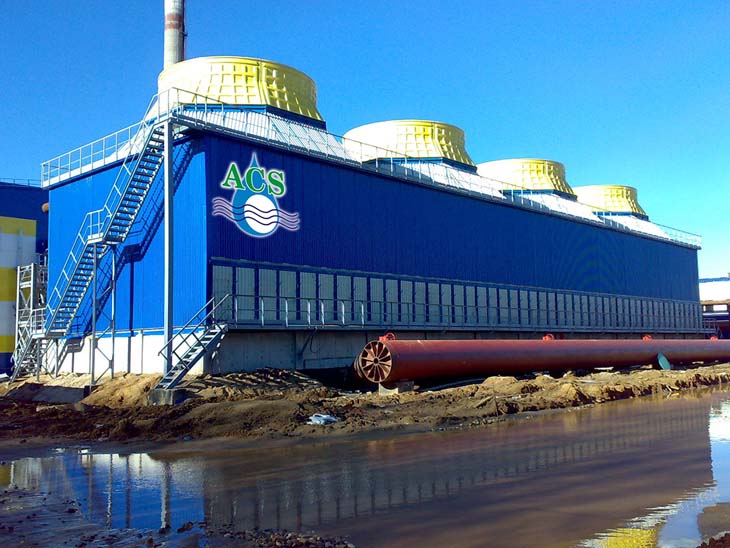

Градирня Вента–3000

Вента–3000 незаменима в больших водооборотных циклах и хорошо заменяет типовые серий советских градирен. Наиболее широко применяется в химии и металлургии, в энергетике и нефтехимии, при производстве химического сырья и минеральных удобрений. Вентиляторное оборудование ВГ-70 позволяет подавать в градирню максимальное количество воздуха.

ВЕНТА-3000 может быть выполнена в нескольких вариантах, в том числе каркасном с двигателем на собственной опоре, что подходит для замены старых градирен.

Новые разработки градирен с секциями 14, 16, 18 метров реальной альтернативой не являются, так как требуют особо мощных вентиляторных групп. В результате несколько секций ВЕНТА-3000 обходятся значительно дешевле, с учетом потребляемой электроэнергии и стоимости эксплуатации.

Технические характеристики:

н/пп	Технологические и технические параметры, комплектующие и оборудование		Ед. изм.	ВЕНТА-3000 (12х16)
1	Площадь орошения		м²	192
2	Гидравлическая нагрузка		м³/час	1200 ÷ 3000
3	Расчетная гидравлическая нагрузка		м³/час	Расчет по исходным данным
4	Плотность орошения в нормальном режиме		м³/м²·час	5,2 ÷ 13
5	Тепловая нагрузка		Мкал/час	Определяется по расчету
6	Температурная зона охлаждения		°С	Определяется по расчету
7	Максимальная температура воды на входе, не более		°С	70
8	Капельный унос воды, не более		%	0,02
9	Марка водоуловителя		-	«Полуволна» ВП 10.5.1,85 (материал ПНД)
10	Диаметр трубопроводов на входе, Ду		мм	Рассчитывается по расходу воды
11	Диаметр трубопровода на выходе из бассейна, Ду		мм	Рассчитывается по расходу воды
12	Давление воды на входе, не менее		м.вод.ст	7,5
13	Марка водоразбрызгивающих сопел		-	СЧ М 36×3
14	Напор воды перед соплами		кгс/см²	0,075 ÷ 0,2
15	Производительность сопла		м³/час	7,0 ÷ 11,0
16	Количество сопел		шт.	125 ÷ 313
17	Марка оросителя		-	БНС 5.5.5 (материал полипропилен)
18	Максимальное количество ярусов оросителя		-	2
19	Максимальная общая высота слоя оросителя		м	2
20	Объем водосборного бассейна		м³	400
21	Марка вентилятора		-	ВГ-70
22	Количество вентиляторов		шт.	1
23	Диаметр рабочего колеса вентилятора		мм	7000
24	Количество лопастей рабочего колеса		шт.	4
25	Угол установки профиля лопасти		°	14
26	Частота вращения рабочего колеса		мин¹	178
27	Производительность вентилятора		тыс. м³/час	1100
28	Номинальное давление вентилятора		Па	157
29	Скорость воздуха в градирне		м/с	1,8 ÷ 2,5
30	Параметры двигателя вентилятора	Мощность (уточняется по расчету)	кВт	75
		Напряжение	Вт	380
		Частота	Гц	50
		Степень защиты	-	IP44, IP54, IP55
31	Уровень шума		ДБ	79
32	Габаритные размеры секции градирни (длина×ширина×высота)		мм	16000×12000×11410
33	Управление градирней	Ручное	-	УПП или ПЧ
33	Управление градирней	Автоматическое	-	ПЧ + контроллер

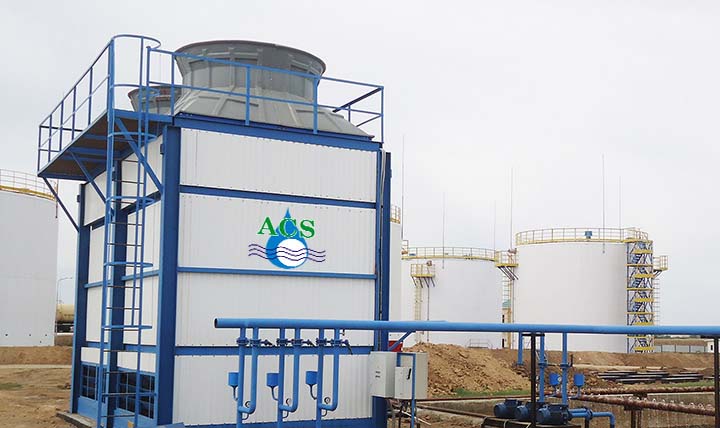

Градирня ВЕНТА-mini

Градирня ВЕНТА-mini из композитных материалов – прекрасная альтернатива малогабаритных градирням.

Преимущества ВЕНТА-mini:

Устойчива к воздействию агрессивных сред и не подвержена коррозии, т.к. изготовлена из стеклопластика.
Классическая противоточная компоновка обеспечивает большую глубину охлаждения.
Улучшенные аэродинамические свойства обеспечивает цилиндрическая форма.
Верхнее расположение вентиляторной установки предотвращает обмерзание в зимний период.
Быстрый монтаж благодаря полной заводской готовности.
Срок службы более 25 лет
Высокое качество и минимальные сроки изготовления

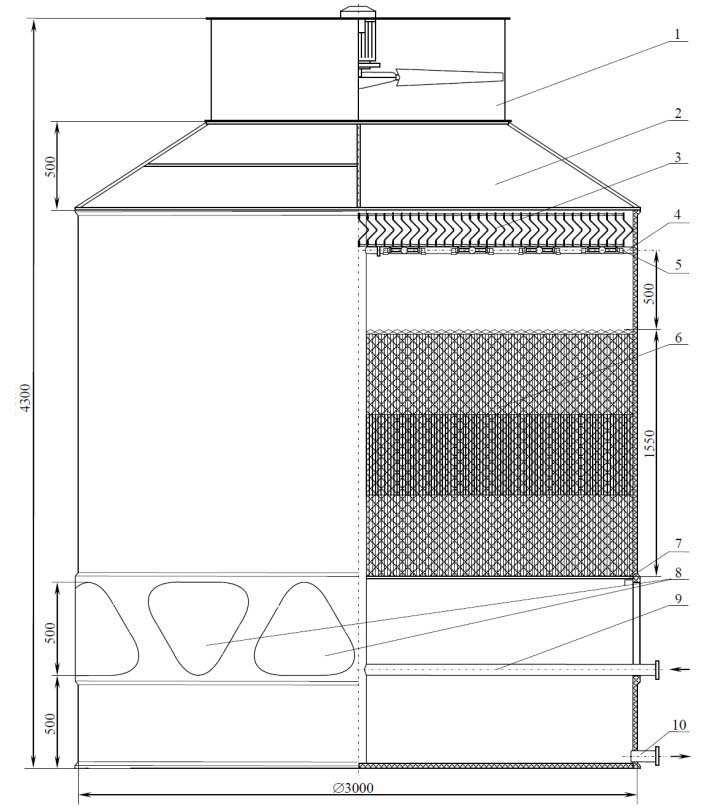

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТРОЙСТВА ГРАДИРНИ "ВЕНТА MINI":

1 - Вентустановка ВО 13-284

2 - Конфузор

3 - Водоуловитель жалюзийный

4 - Водораспределительная система

5 - Форсунка тангенциальная

6 - Ороситель сетчатый БНС

7 - Водоотбойный козырек

8 - Воздухозаборные окна

9 - Патрубок горячей воды

10 - Патрубок охлажденной воды

Технические характеристики:

№	Технологические и технические параметры, комплектующие и оборудование	Ед.изм	ВМ 140	ВМ 75	ВМ 50
1	Площадь орошения	м²	7,06	3,8	2,54
2	Гидравлическая нагрузка	м³/час	140	75	50
3	Расчетная гидравлическая нагрузка	м³/час	Расчет по исходным данным	Расчет по исходным данным	Расчет по исходным данным
4	Тепловая нагрузка	Мкал/час	Определяется расчетом	Определяется расчетом	Определяется расчетом
5	Температурная зона охлаждения	°С	Определяется расчетом	Определяется расчетом	Определяется расчетом
6	Максимальная температура воды на входе, не более	^оС	70	70	70
7	Капельный унос воды, не более	^%	0,01	0,01	0,01
8	Марка водоуловителя	^-	«Полуволна» ВП 10.5.185 (материал ПНД)	«Полуволна» ВП 10.5.185 (материал ПНД)	«Полуволна» ВП 10.5.185 (материал ПНД)
9	Диаметр трубопровода на входе, Ду	мм	200	200	200
10	Диаметр трубопровода на выходе из бассейна, Ду	мм	200	200	200
11	Давление воды на входе, не более	^{м вод. ст.}	3,0	3,0	3,0
12	Марка водоразбрызгивающих сопел	^-	Форсунка тангенциальная 32х16	Форсунка тангенциальная 32х16	Форсунка тангенциальная 32х16
13	Напор воды перед соплами	^кгс/см2	0,2-0,3	0,2-0,3	0,2-0,3
14	Производительность сопла	м³/час	2,7-3,8	2,7-3,8	2,7-3,8
15	Количество сопел	шт.	40	30	25
16	Марка оросителя	-	БНС 5.5.5 (материал полипропилен)	БНС 5.5.5 (материал полипропилен)	БНС 5.5.5 (материал полипропилен)
17	Максимальное количество ярусов оросителя	-	1	1	1
18	Максимальная общая высота слоя оросителя	м	1,5	1,5	1,5
19	Объем водосборного бассейна	м³	3,5	1,9	1,3
20	Марка вентилятора	-	ВО 13-284 4/25 № 12,5	ВО 13-284 4/25 № 12,5	ВО 13-284 4/25 № 12,5
21	Количество вентиляторов	шт.	1	1	1
22	Диаметр рабочего колеса вентилятора	м	1,25	1,25	1,25
23	Количество лопастей рабочего колеса	шт.	4	4	4
24	Угол установки профиля лопасти	град.	По данным завода-изготовителя	По данным завода-изготовителя	По данным завода-изготовителя
25	Частота вращения рабочего колеса	мин^-1	940	940	940
26	Производительность вентустановки	тыс. м³/час	До 72	До 72	До 72
27	Номинальное давление вентилятора	Па	275	275	275
28	Скорость воздуха в градирне	м/с	2,2-3,8	2,2-3,8	2,2-3,8
29	Параметры двигателя вентилятора Мощность (установочная) Напряжение Частота Степень защиты	кВт В Гц -	11 380 50 IP54-55	11 380 50 IP54-55	11 380 50 IP54-55
30	Уровень шума	ДБ	70	70	70
31	Габаритные размеры	мм	Д 3000, Н 4300	Д 2200, Н 4300	Д 1800, Н 4300
32	Управление градирней	--	Ручное или автоматическое	Ручное или автоматическое	Ручное или автоматическое

Комбинированные системы охлаждения

Комбинированные системы охлаждения для создания воздушного потока используют как вентилятор, так и разницу давлений из-за перепада высот. Агростройсервис

Такими установками являются градирни серий СК-400 и СК-1200. Они имеют одну круглую секцию и отличаются диаметром и высотой. Большинство из них построено более 20 лет назад и требует ремонта или реконструкции с модернизацией оборудования. После реконструкции градирни производительность увеличивается на 20-25%.

Башенные градирни

Башенные градирни – системы охлаждения для крупных промышленных предприятиях и ТЭЦ, позволяющие охладить большой объем воды без затрат электроэнергии. Им также требуется регулярный ремонт и обновление.

НПО «Агростройсервис» выполняет проектирование, строительство, модернизацию градирен, проводит полную реконструкцию с увеличением рабочих показателей или ремонт градирен с заменой устаревших элементов. В числе разработок НПО «Агростройсервис» - улучшение аэродинамики за счет уменьшения сопротивления оросителя, оптимизация водораспределения, устройство противообледенительного тамбура, установка жалюзи.

Комплектующие

Форсунки и сопла водоразбрызгивающие разных типов

Сопло (форсунка) с чашечным отражателем

Сопло (форсунка) градирни с чашечным отражателем СЧ М 36х3, СЧ М 33х3 - cамый распространенный вид форсунок.

Сопла водоразбрызгивающие СЧ М 36х3, СЧ М 33х3 производятся с 1995 года. Недорогие и простые в использовании сопла применяются в водораспределительных системах градирен.

Работа таких форсунок зависит от установки чашки. При установке чашки вверх получается высокий узкий факел, при установке вниз - более широкий факел высотой около 1 метра.

Форсунки с чашечным отражателем устойчивы к любым примесям.

Сопла СЧ М 36х3 33х3 имеют упрощенный монтаж, большее число ребер жесткости, большую механическую прочность, чем конкурирующие аналоги.

Гидравлические характеристики:

Для выходного сечения диаметром 22 мм присоединительная резьба — М33×3, рабочий напор 0,5–2,5 м вод. ст., расход воды 3,57–7,85 м³/час, радиус факела — 1,1 м.
Для выходного сечения диаметром 24 мм присоединительная резьба — М33×3, рабочий напор 0,5–2,5 м вод. ст., расход воды 3,6–9,4 м³/час, радиус факела — 0,8–3 м.
Для выходного сечения диаметром 26 мм присоединительная резьба — М36×3, рабочий напор 0,5–2,5 м вод. ст., расход воды 4,7–11 м³/час, радиус факела — 0,9–2,5 м.
Для выходного сечения диаметром 28 мм присоединительная резьба — М36×3, рабочий напор 0,5–2,5 м вод. ст., расход воды 5,6–12,8 м³/час, радиус факела — 0,6–2,2 м.

Вихревая форсунка или раструбное сопло

Вихревая форсунка или раструбное сопло струйно-винтового типа СР Dy 50, выпускающееся с 2009 года, имеет вращающийся завихритель, который создает пульсирующий факел большого объема.

Такие форсунки устанавливают тогда, когда необходим проток большого количества воды. Раструбное сопло дает плотный равномерный пульсирующий факел, прекрасно распределяя воду по оросителю.

Конструкция сопла - раструб переменного сечения. В нижней части сопла установлен специальный завихритель. Зубчики верхней части рассекают поток воды и создают факел с высокой равномерностью распределения капель.

Допускается верхнее и нижнее расположение форсунки, но рекомендуется установка вверх раструбом.

Максимальный напор воды на сопло не должен превышать 5 м.в.ст.

Раструбное сопло - отличная замена эвольвентным форсункам.

Преимущества раструбной форсунки - легкий монтаж и замена, широкий плотный равномерный факел, большой поток воды, стойкость к загрязнениям, прочность и жесткость корпуса.

Гидравлические характеристики:
При напоре перед соплом 0,75 м вод. ст. расход воды составляет 7,0 м³/час, радиус факела — 0,8 м, высота факела — 0,75 м.
При напоре 1,00 м вод. ст. расход воды равен 7,8 м³/час, радиус факела — 1,0 м, высота факела — 0,95 м.
При напоре 1,25 м вод. ст. расход воды составляет 8,7 м³/час, радиус факела — 1,2 м, высота факела — 1,10 м.
При напоре 1,50 м вод. ст. расход воды равен 9,5 м³/час, радиус факела — 1,4 м, высота факела — 1,30 м.
При напоре 1,75 м вод. ст. расход воды составляет 10,3 м³/час, радиус факела — 1,6 м, высота факела — 1,50 м.
При напоре 2,00 м вод. ст. расход воды равен 11,0 м³/час, радиус факела — 1,8 м, высота факела — 1,70 м.

Форсунки тангенциальные

Форсунки тангенциальные вихревые ДУ 32Х16, 20Х12, 32Х22 ТУ 2296-017-47539491-2000

Сопла тангенциальные различных диаметров производятся с 2005г по ТУ 2296-017-47539491-2000.

Сопла тангенциальные вихревые – это сопла струйно-винтового типа, выполненные из ПНД (ГОСТ 16338-85), что обеспечивает высокую прочность. Используются в градирнях с небольшой производительностью при небольших объемах воды. Факел создается за счет завихрения струи. Такие сопла дают различный факел разбрызгивания в зависимости от давления и объема поступающей воды.

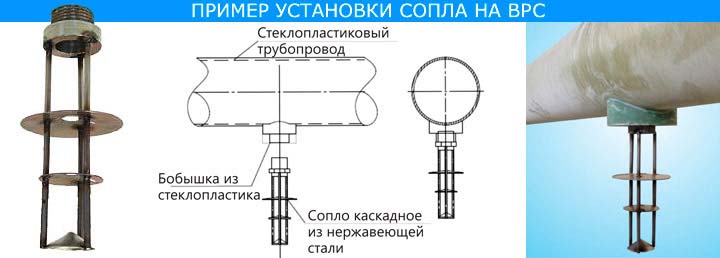

Форсунки каскадные

Форсунки каскадные из нержавеющей стали ДУ 32Х16, 20Х12, 32Х22(ТУ 1470-028-47539491-2006) - прочные и надежные, не боятся химических и механических воздействий. Создают факелы разного диаметра за счет каскада из нескольких чашек. Продаются с 2003 года.

Гидравлические характеристики:

При напоре перед соплом 1,0 м вод. ст. расход воды составляет 2,2 м³/час, радиус факела — 1,0 м, высота факела — 0,95 м.
При напоре 2,0 м вод. ст. расход воды равен 4,05 м³/час, радиус факела — 1,8 м, высота факела — 1,7 м.
При напоре 3,0 м вод. ст. расход воды составляет 5,9 м³/час, радиус факела — 2,2 м, высота факела — 2,2 м.

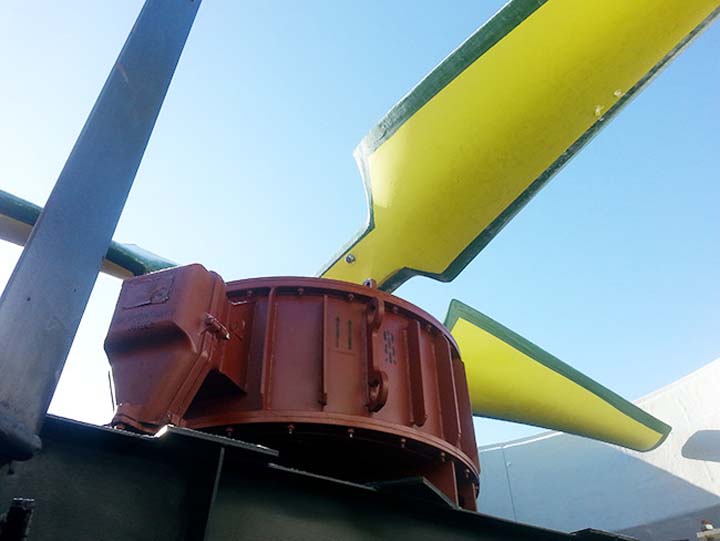

Вентилятор градирни

НПО «Агростройсервис» производит из стеклопластика рабочие колеса градирни различных типоразмеров для вентиляторов ВГ-25, ВГ-50, ВГ-70, ВГ-104 и уникальные колеса РК-180, РК-200 для градирен СК-1200.

Рабочие колеса создают в градирне мощный устойчивый поток воздуха.

Выполнены из современных композитов (стеклопластика) по авиационной технологии.

Высокий КПД за счет минимального рабочего веса и точного расчета профиля лопасти.

Простота сборки и легкость монтажа.

Устойчивы к внешним воздействиям: атмосферно-, коррозионно- и химически- стойкие.

Широкий температурный диапазон применения: от -600С до +800С.

Угол установки лопастей для каждого типа двигателя легко регулируется.

Высокое качество продукции и минимальные сроки изготовления.

Срок службы более 10 лет.

Технические характеристики:

Рабочее колесо типа РК-25/3 имеет наружный диаметр 2,5 м, 3 лопасти, статистический напор 140 Па, номинальную производительность 120 000 м³/час, номинальную частоту вращения 250–500 об/мин, используется с приводом мощностью 9–22 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-25/4: наружный диаметр 2,5 м, 4 лопасти, статистический напор 140 Па, номинальная производительность 160 000 м³/час, частота вращения 250–500 об/мин, привод 9–22 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-50/4: наружный диаметр 5,0 м, 4 лопасти, статистический напор 150 Па, номинальная производительность 500 000 м³/час, частота вращения 185–250 об/мин, привод 30–55 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-50/6: наружный диаметр 5,0 м, 6 лопастей, статистический напор 150 Па, номинальная производительность 750 000 м³/час, частота вращения 185–250 об/мин, привод 30–55 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-70/4: наружный диаметр 7,0 м, 4 лопасти, статистический напор 160 Па, номинальная производительность 1 100 000 м³/час, частота вращения 176–250 об/мин, привод 75–90 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-70/6: наружный диаметр 7,0 м, 6 лопастей, статистический напор 160 Па, номинальная производительность 1 660 000 м³/час, частота вращения 176–250 об/мин, привод 75–90 кВт, направление вращения — против часовой стрелки.
Рабочее колесо РК-104/6: наружный диаметр 10,4 м, 6 лопастей, статистический напор 170 Па, номинальная производительность 2 700 000 м³/час, частота вращения 90–120 об/мин, привод 160–250 кВт, направление вращения — по часовой стрелке.
Рабочее колесо РК-180/4: наружный диаметр 18,0 м, 4 лопасти, статистический напор 160 Па, номинальная производительность 9 800 000 м³/час, частота вращения 60–65 об/мин, привод 800 кВт, направление вращения — по часовой стрелке.
Рабочее колесо РК-200/4: наружный диаметр 20,4 м, 4 лопасти, статистический напор 160 Па, номинальная производительность 10 000 000 м³/час, частота вращения 60–65 об/мин, привод 800 кВт, направление вращения — по часовой стрелке.

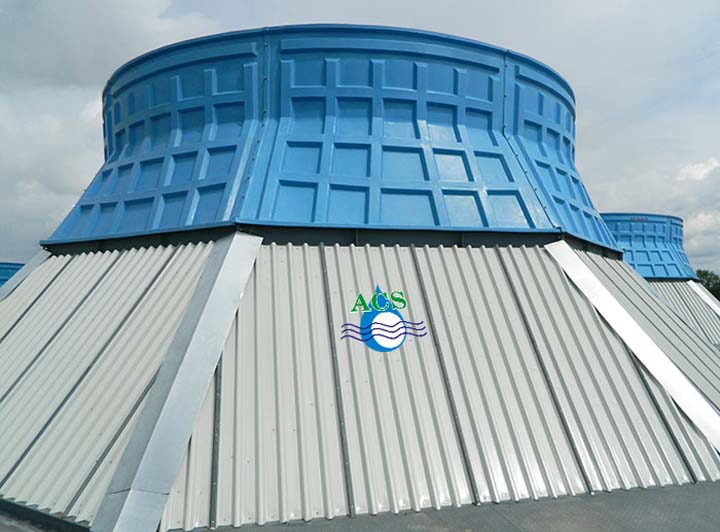

Корпус (диффузор) вентилятора градирни

Корпус вентилятора – составная часть вентиляторной установки. Корпус вентилятора состоит из конфузора, диффузора и цилиндрического участка.

Конфузор собирает и сжимает воздух, увеличивая скорость потока. Диффузор ограничивает пространство около рабочего колеса, рассеивает плотный поток воздуха, предотвращая резкие перепады давления и увеличивая производительность.

НПО «Агростройсервис» производит диффузоры для любой вентиляторной установки (ВГ-25, ВГ-50, ВГ-70, ВГ-104), от самых маленьких КВ25 до КВ104.

Корпус вентилятора изготовлен из армированного высокопрочного стеклопластика.

Внутри диффузора также есть специальное армирование.

Толщина стенок - от 10мм до 15мм.

Имеет большее число ребер жесткости, чем аналоги.

Имеет увеличенный срок службы.

Повышенная жесткость при использовании установочного кольца.

Подсос воздуха предотвращается благодаря соединению сегментов через «замок».

Легкий монтаж.

Легкий доступ внутрь градирни (дверца)

Может комплектоваться металлическим установочным кольцом для легкости монтажа, что позволяет собрать корпус на земле, а потом установить на градирню.

Технические характеристики:

Для корпуса типа КВ-25 высота составляет 1560 мм, количество секторов — 4 шт., вес — 280 кг, тип вентустановки — ВГ-25.
Для корпуса типа КВ-50 высота составляет 1520 мм, количество секторов — 8 шт., вес — 405 кг, тип вентустановки — ВГ-50.
Для корпуса типа КВ-70 высота составляет 2150 мм, количество секторов — 8 шт., вес — 580 кг, тип вентустановки — ВГ-70.
Для корпуса типа КВ-104 высота составляет 10 050 мм, количество секторов — 36 шт., вес — 11 280 кг, тип вентустановки — ВГ-104.

Электродвигатель (Привод)

Вращение рабочего колеса градирни обеспечивает электродвигатель. Правильный выбор электродвигателя - залог долговечной бесперебойной работы градирни.

Привод вентилятора бывает прямым, когда колесо находится на вале двигателя, и зависимым, когда колесо вращается с помощью мотор - редуктора, ременной или угловой передачи.

При прямом приводе используются двигатели общепромышленного типа для колес малого диаметра (до 2500 мм) и тихоходные двигатели для колес большего диаметра.

Преимущества прямого привода – более высокий КПД, высокая компактность и герметичность, высокая надежность и простота обслуживания.

Существуют двухскоростные электродвигатели или электродвигатели, работающие с частотным регулированием скорости вращения. Частотные преобразователи существенно экономят электроэнергию.

Зависимый привод в градирнях - это, как правило, общепромышленный двигатель, связанный с редуктором посредством композитного вала. Расположение электродвигателя вне градирни облегчает его обслуживание и исключает воздействие влажной среды на двигатель. Общепромышленные двигатели более компактны, чем тихоходные осевые, могут оснащаться преобразователем частоты, уменьшающим пусковые нагрузки и экономящим электроэнергию в холодный период времени.

Альтернатива частотно-регулируемому приводу - устройства плавного пуска или гидромуфты.

Выносной привод широко применяется на отдельностоящих градирнях с большой площадью орошения, например, СК-400 и СК-1200.

Системы автоматического управления градирни

Уменьшения расходов в современной градирне можно добиться за счет экономии на электроэнергии, потребляемой электродвигателем. Для этого градирни оснащаются системой автоматического управления.

Система автоматического управления предназначена для:

дистанционного управления работой вентиляторов градирен,
контроля работоспособности силового электрооборудования,
плавного пуска электродвигателя
безопасного переключения режимов работы вентиляторов,
комплексной защиты электродвигателей вентиляторов,
изменения частого вращения рабочего колеса,
контроля силового электрооборудования.

Система управления регулирует температуру охлажденной воды, управляет скоростью вращения, обеспечивает сушку электродвигателей, режим антиобледенения, контролирует работу электродвигателей.

Внедрение САУ позволяет сэкономить до 40 – 60 % электроэнергии, уменьшить расходы на ремонт за счет увеличения межремонтного промежутка.

Система управления построена на основе программируемого контроллера и сенсорной панели Siemens. Можно подключиться и к АСУТП верхнего уровня.

Щит автоматики располагается в комнате персонала, и позволяет оперативно управлять при помощи панели оператора. Обучение оператора работе с пультом занимает не более часа. Возможные неправильные действия машиниста система блокирует. Силовое электрооборудование размещается в электропомещении.

Ороситель предназначен для равномерного распределения воды и создания большой поверхности тепломассообмена. Он обеспечивает правильную конфигурацию соприкасающихся потоков, минимизируя аэродинамическое сопротивление. Поэтому верный выбор оросителя так важен.

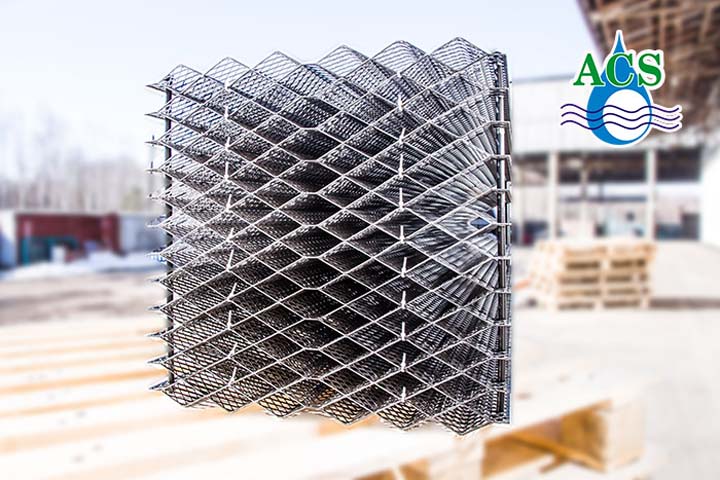

Капельно - пленочный блочный ороситель БНС 5.5.5

Предназначен для равномерного распределения воды по площади градирни и создания большой поверхности тепломассообмена.

Блочный ороситель БНС 5.5.5 сочетает высокую охлаждающую способность с низким коэффициентом аэродинамического сопротивления. Блоки выполнены из полипропилена по ТУ 2291-030-47539491-2007.

Высокая жесткость блоков позволяет персоналу перемещаться по оросителю для обслуживания водораспределительной системы градирни.

Основные характеристики:

Материал – первичный полипропилен
Масса блока – 2,5 кг
Блок из сетчатых пластин - 500х500х500 мм
Температура охлаждаемой воды – до +60 °С
Расчетный срок эксплуатация – более 25 лет
Рекомендован «НИИ ВОДГЕО» для использования в вентиляторных и башенных градирнях любой тяги

Специальная запатентованная конструкция обеспечивает эффективную работу и исключает забивание блока взвешенными веществами.

Равномерно распределяет потоки воды и воздуха по площади градирни.

Повышенный срок службы блоков по сравнению с блоками из полиэтилена и ПВХ.

Устойчив к микробиологическому и химическому загрязнению, ультрафиолетовому облучению.

Возможно изготовление оросителя с самозатухающим эффектом.

Исключаются затраты на монтаж. Поставляется в готовом виде.

Легко утилизируется (поддается переработке), не вредит окружающей среде.

Температурный диапазон использования -50°С до +60°С

В градирне основной процесс - испарение оборотной воды, в результате чего и происходит охлаждение.

Капельный унос - количество жидкости, покинувшее градирню - регламентируется СНиПом и зависит от типа градирни, качества воды и количества примесей. Хорошая работа водоуловителя и уменьшение капельного уноса экономят деньги предприятия.

Эффективность каплеуловителя зависит от его конструкции, способа укладки, размеров, скорости воздуха в градирне и аэродинамического сопротивления водоуловителя.

Так как в градирнях различных типов средняя скорость воздуха различается очень сильно, то нужно подбирать водоуловитель, подходящий именно вам.

Сегодня применяются 2 основных вида водоуловителей: «Полуволна» и «Барьерный».

Водоуловитель полуволна

«Полуволна» - современный наиболее распространенный каплеуловитель. «Полуволна» легко монтируется, хорошо работает в широком диапазоне скорости воздуха и обладает низким сопротивлением. Позволяет понизить температуру оборотной воды на 1-2 градуса благодаря малому препятствию потоку воздуха и уменьшению турбулентности потока. Каплеуловитель «Полуволна» - это блок из криволинейных полиэтиленовых пластин с очертанием в виде полуволны. Он более эффективен, чем решетчатый или сетчатый.Собственная разлаботка НПО «Агростройсервис» значительно упрощает монтаж. Поставляется в собранных блоках, готовых для укладки в градирню. Сборка осуществляется при помощи соединений «шип-паз». Изготавливается из стабилизированного ПНД 273-79 по ТУ 2291-023-47539491-2001.

Основные характеристики каплеуловителя:

Размер блока – 1000х500х185 мм
Количество элементов в блоке – 20 шт
Зазор между элементами – 50 мм
Масса блока – 3,5 кг

Аэродинамические характеристики водоуловителя градирни:

При скорости воздуха 1,0 м/с коэффициент эффективности каплеулавливания составляет 99,35, а коэффициент аэродинамического сопротивления — 3,8.
При скорости воздуха 1,5 м/с коэффициент эффективности каплеулавливания равен 99,85, коэффициент аэродинамического сопротивления — 3,5.
При скорости воздуха 2,0 м/с коэффициент эффективности каплеулавливания достигает 99,95, коэффициент аэродинамического сопротивления — 3,3.
При скорости воздуха 3,0 м/с коэффициент эффективности каплеулавливания составляет 99,99, коэффициент аэродинамического сопротивления — 3,2.

Сетчатый каплеотбойник

Сетчатый или барьерный каплеотбойник создает помехи на пути водяных капель. Ударяясь о поверхность водоулавливающего устройства, капли отбиваются назад в градирню. Для создания максимальной поверхности преграды структура водоуловителя усложняется, количество сот увеличивается, что ведет к увеличению аэродинамического сопротивления. Окончательную форму сетчатого каплеуловителя определяет баланс между сопротивлением и эффективностью водоулавливания.

«Агростройсервис» предлагает каплеотбойник из 3 или 5 сетчатых пластин, перпендикулярно скрепленных друг с другом. Такой каплеуловитель хорошо снижает капельный унос при относительно небольшом препятствии воздуха.

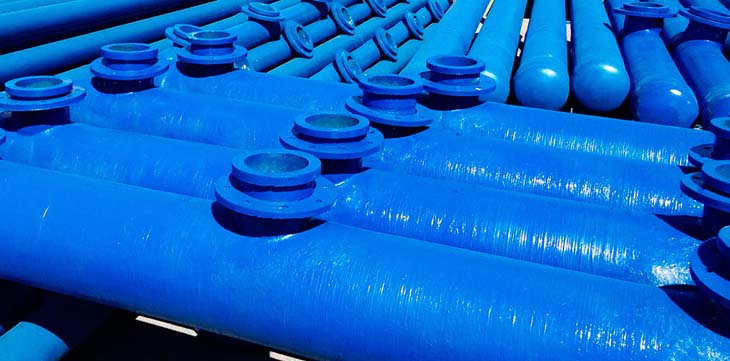

Водораспределение градирни

Водораспределение градирни – это технологические трубопроводы для транспортировки воды из вводного коллектора по всей площади секции.

Производительность установки напрямую зависит от того, насколько равномерно вода разводится по секции.

Водораспределительные системы для градирен из стеклопластика по ТУ 2296-001-76674008-2008 от НПО «Агростройсервис» отличаются высокой прочностью, малым весом и длительным сроком службы. В качестве водоразбрызгивателя можно использовать любой из существующих типов сопел.

Преимущества:

Масса стеклопластика в 3 раза меньше, чем металла, что позволит сэкономить на монтаже градирни и отказаться от подъемных механизмов.
Низкое гидравлическое сопротивление.
Высокая пропускная способность.
Равномерность орошения.
Снижение затрат на очистку системы.
Высокая коррозионная стойкость.
Удобство ремонта. Возможность ремонта без снятия всей системы.
Стойкость к резким перепадам температур. Широкий диапазон температур эксплуатации от – 50°С до + 90°С
Срок службы более 25 лет.

Физико-механические характеристики материалов:

Стеклопластик имеет плотность 1,6–2,0 т/м³, тогда как у стали плотность составляет 7,8 т/м³.
Разрушающее напряжение при сжатии (растяжении) для стеклопластика находится в диапазоне 410–1180 МН/м² (МПа), для стали — 410–480 МН/м².
Разрушающее напряжение при изгибе у стеклопластика составляет 690–1240 МН/м² (МПа), у стали — около 400 МН/м².
Модуль упругости при растяжении у стеклопластика равен 21–41 ГПа, у стали — 210 ГПа.
Модуль упругости при изгибе у стеклопластика — 27 ГПа, у стали — 210 ГПа.
Коэффициент линейного расширения стеклопластика составляет 5–14 × 10⁻⁶/°C, у стали — 11–14 × 10⁻⁶/°C.
Коэффициент теплопроводности стеклопластика — 0,3–0,33 Вт/(м·°C), стали — 46 Вт/(м·°C).
Коррозионная стойкость стеклопластика оценивается как отличная, а стали — как плохая.

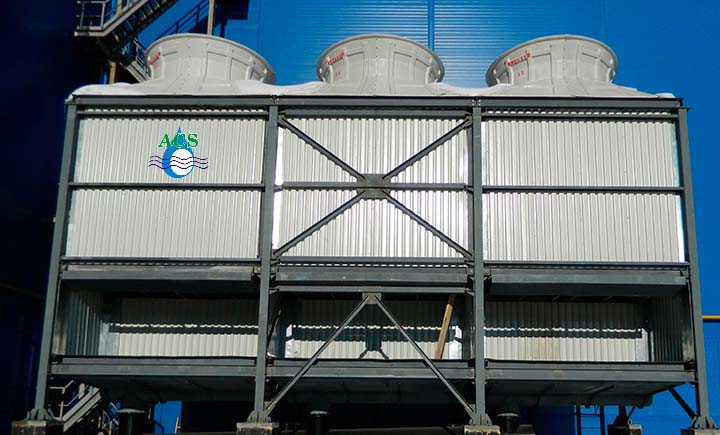

Обшивка градирни

В любой градирне внешние стороны секций закрываются обшивкой, предотвращающей попадание влаги вне пределов зоны орошения. Между секциями градирни также существуют межсекционные перегородки. Для предотвращения сквозного продува воздуха устанавливают ветровые перегородки. Для этих конструкций требуется надежная, устойчивая к коррозии обшивка. Ниже приведены несколько видов обшивки для градирен, предлагаемых компанией "Агростройсервис".

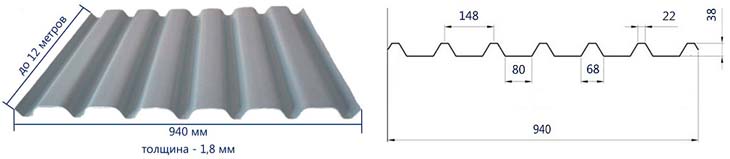

Обшивка градирни из стеклопластика лсп

Обшивка из стеклопластика покрывает внешние стороны градирни, создает ветровые перегородки и разделяет секции для их независимой эксплуатации. Обшивка ЛСП - это гофрированные листы на основе полиэфирной смолы и стеклоткани с декоративным покрытием на наружной поверхности. Изготавливаются по ТУ 2296-024-47539491-2002. Благодаря своей жесткости, cтойкости к химическим и атмосферным воздействиям, отсутствию обледенения в зимний период, обшивка ЛСП - лучший выбор для градирен вентиляторного типа.

Преимущества:

Cнижение затраты при транспортировке и монтаже за счет малого удельного веса (3,65 кг/м2).
Высокий срок службы благодаря низкому водопоглощению, химическим и физическим свойствам стеклопластика.
Стойкость к значительным колебаниями температур.
Высокая коррозионная и биологическая стойкость, устойчивость к агрессивным средам, в т. ч. к воздействию солей, кислот и щелочей.
Устойчивость к бактериальному разложению, к продуктам биологической жизнедеятельности;
Стойкость к высоким статистическим и динамическим нагрузкам за счет высоких физико-механических характеристик.
Возможность окраски в любой цвет по системе RAL.
Срок эксплуатации - 25 лет, не достижимый другим обшивками градирен.
Выдерживает перепад температур от -50°С до +80°С.

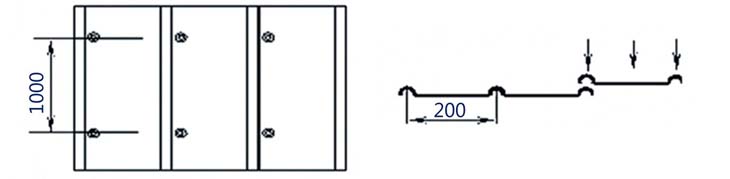

Обшивка ЭПЛ-200 ПВХ ТУ 2247-002-00206888-99

Данная обшивка ЭПЛ-200 состоит из листов непластифицированного материала на основе ПВХ с добавлением стабилизаторов, модификаторов и других компонентов. Изготавливается по ТУ 2247-002-002006888-99.

Обшивка покрывает внешние стороны градирни, создает ветровые перегородки и разделяет секции. Обшивка ЭПЛ-200 монтируется посредством защелкивания листов друг с другом, что ускоряет монтаж.

Основные размеры листов:

Толщина – 1,5 мм
Ширина – 200 мм
Максимальная длина – 12 000 мм

Преимущества:

Простота сборки за счет «защелкивания»
Предотвращение «подсоса» воздуха «замковым» способом соединения листов.
Не поддерживает горение
Широкий диапазон эксплуатации (от -50°С до + 50°С)
Возможность окраски в любой цвет по системе RAL

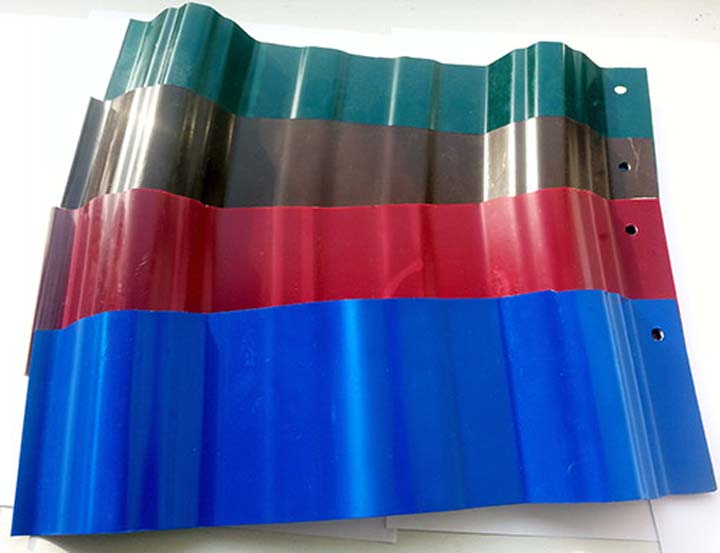

Обшивка ЛПВ

Обшивка внешних сторон градирни ЛПВ - новинка для градирен. Такая обшивка – это лист, с одной стороны усиленный слоем ABS-пластика. Ребра жесткости придают необходимую прочность, гибкость материала упрощает монтаж!

Обшивка ЛПВ надежно отделяет секции вентиляторных градирен и покрывает ярусы башенных градирен. Изготавливается из высококачественного ПВХ с нанесением защитно-декоративного слоя АБС-пластика методом соэкструзии.

Для удобства Заказчика обшивка ЛПВ выпускается листами любой длины, что исключает появление остатков и перерасход средств.

Преимущества:

Широкий диапазон температур (не боится морозов и хорошо переносит жару).
Негорючесть.
Устойчивость к щелочным и кислым средам.
Отсутствие обледенения зимой.
Неподверженность обрастанию микроорганизмами.
Высокий срок службы обшивки (20 лет).
Высокая прочность без потери гибкости.
Толщина листов от 1 до 2 мм.

Оцинкованные металлоконструкции

НПО «Агростройсервис» производит металлоконструкции градирен и защищает их посредством горячего или холодного цинкования. Каркас градирни находится под воздействием агрессивной водо-воздушной смеси, поэтому срок службы градирни зависит от качества защиты. Один из современных методов защиты металлоконструкций - горячее оцинкование, основанный на погружении готовой конструкции в расплавленный цинк. Срок службы оцинкованных металлоконструкций до 30 лет. Более простой методом защиты - «холодное» оцинкование. Готовые металлоконструкции покрываются 98% цинковым составом с последующей диффузией цинка в металл. Цинковые покрытия - надежная защита градирни от негативных воздействий.

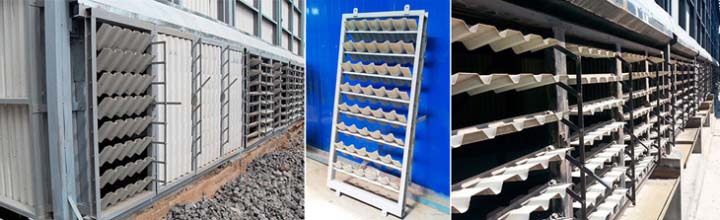

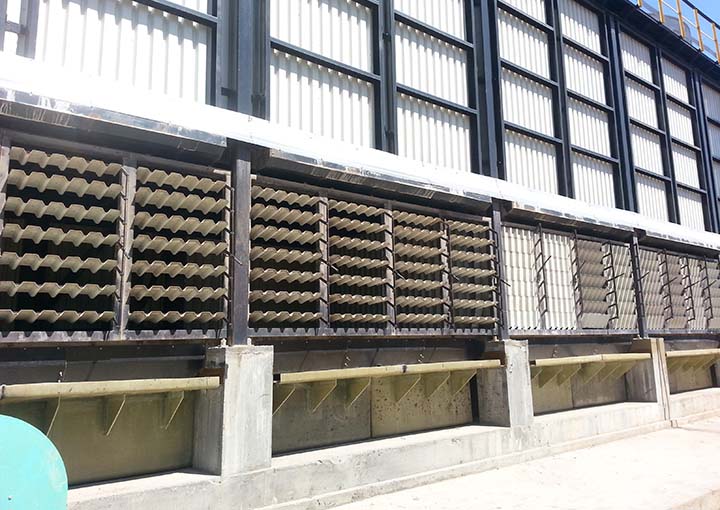

Воздухорегулирующие жалюзи градирни

Воздухорегулирующие жалюзи из металла и стеклопластика изготавливаются по ТУ 2296-004-76674008-2010.

Гарантируют надежную работу градирни круглый год вне зависимости от метеоусловий и нагрузок. Высокая прочность и надежность конструкции обеспечивается благодаря ламелям из стеклопластика.

Преимущества:

Позволяют регулировать количество поступающего воздуха.
Позволяют проводить эффективную консервацию градирни в зимний период.
Нормируют входящие потоки, минимизируя сопротивление поступающему воздуху.
Для разной погоды имеют различные фиксированные положения.
Увеличивают производительность вентилятора благодаря уменьшению турбулентности.
Подходят и для вентиляторных, и для башенных градирен.
Просты в монтаже.
За счет поворотной створки позволяют получить доступ к бассейну.
Уменьшая затраты на подпитку, препятствуют капельному уносу.
Предотвращают обмерзание.

Бассейн / Поддон Градирни

Бассейн (водосборная чаша) входит в конструкцию любой градирни. Бассейн предназначен для накопления воды и создания запаса на случай аварии. Чаши вентиляторных градирен могут производиться из различных материалов, cамый распространенный из которых - железобетон. Такой бассейн может быть заглублен относительно земли или надстроен.Недостаток - необходимость проведения серьезных земляных и бетонных работ, что окупается долговечностью и надежностью.

Бассейны из металла менее распространены. Чаши для больших градирен свариваются на месте строительства, а для небольших производятся в цеху крупными блоками. Металлический бассейн дешевле железобетонного, но и срок службы гораздо меньше.

Бассейны из стеклопластика – уникальная разработка, успешно примененная на ряде градирен, в том числе и в жестких условиях Сибири, лишенная недостатков металлических и железобетонных бассейнов.

Композитные бассейны подходят к вентиляторным градирням любого размера.

«Агростройсервис» производит металлические или стеклопластиковые поддоны, отличающиеся от бассейнов значительно меньшей емкостью. Поддоны применяют там, где нет возможности выдержать большую массу воды, например, на крыше.

Преимущества:

Долговечность.
Высокая технологичность и прочность конструкции.
Большой срок службы (до 25 лет).
Не подверженность обледенению зимой.
Легкость монтажа.
Возможность изготовления конфигурации любого размера под заказ.
Легкая чистка и удаление ила.
